这里介绍的节电开关，在白天或光线较亮时，节电开关呈关闭状态，灯不亮。夜间或光线较暗时，节电开关呈预备工作状态。当有人经过该开关附近时，脚步声、说话声、拍手声等把节电开关启动，灯亮，延时40～50秒后节电开关自动关闭、灯灭。

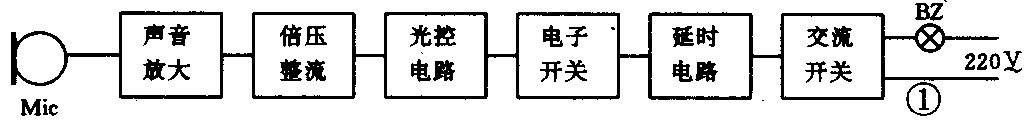

图1是该声控照明节电开关电路原理方框图，由话筒、声音放大、倍压整流、光控、电子开关、延时和交流开关七部分电路组成。

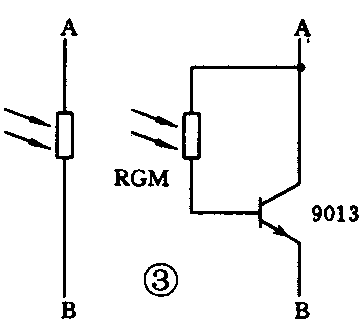

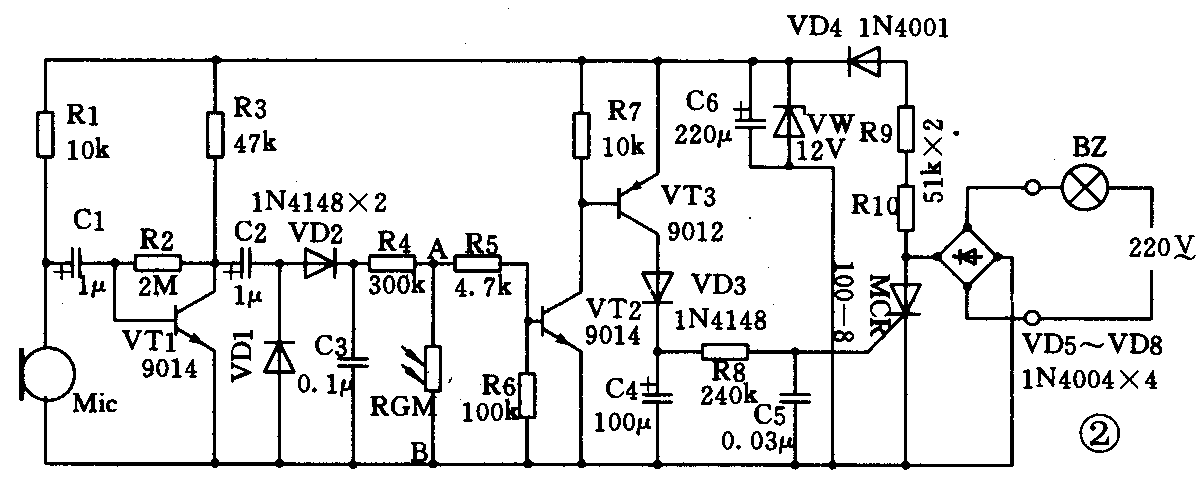

图2是电路原理图。话筒MIC和VT1、R1～R3、C1组成声音拾取放大电路，为了获得较高的灵敏度，VT1的β值选用大于100。话筒MIC也选用灵敏度高的。R3不宜过小，否则电路容易产生间歇振荡。C2、VD1和VD2、C3构成倍压整流电路，把声音信号变成直流控制电压。R4、R5和光敏电阻RGM组成光控电路，有光照射在RGM上时，阻值变小，对直流控制电压衰减很大（见图3），VT2、VT3和R7、VD3组成的电子开关截止，C4内无电荷，单向可控硅MCR截止，灯泡不亮。在MCR截止时，直流高压经R9、R10、VD4降压后加到C6、VW上端，对C6充足电，VW为稳压值12～15V的稳压二极管，保证C6上电压不超过15V。当无光照射RGM时，RGM阻值很大，对直流控制电压衰减很小，VT2、VT3等组成的电子开关导通，VD3也导通，把C6储存的电荷转储到C4中。R8、C4和单向可控硅MCR、VD5～VD8组成延时与交流开关，C4通过R8把直流触发电压加到MCR控制端，MCR导通，灯泡点亮。灯泡发光时间长短由C4、R8的参数决定，按图2中所给出的元器件数值，发光40秒左右后，MCR截止，灯熄灭。C5为抗干扰电容，用于消除灯泡发光抖动现象。
如安装无误一般无需调试。如出现开关启动后不能自动完全熄灭，可在R3上并接一个470p电容（印制板上已留有位置）即可消除。如出现间歇振荡，可将C2换成0.33μ电容或将R6减小到47K左右即可消除。投入使用时应注意：这个节电开关负载功率最大为100W，不能超载。灯泡不能短路，接线时要关闭电源或将灯泡先去掉，接好开关后再闭合电源或将灯泡装上。（郭承源）
