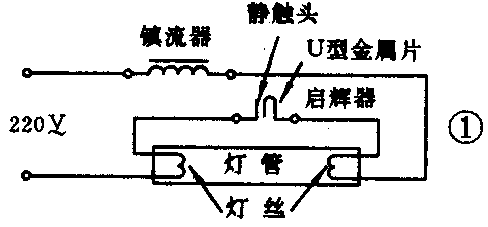

针对普通日光灯电路（见图1）中的缺陷，人们设计了高频电子镇流器，其突出优点是降低了镇流器自身功耗（一般为2W左右）；改善了电路功率因数（一般达到0.9以上）；镇流器工作时无工频叫声；提高了灯管亮度，增强了低压启动能力（一般输入电压在150V时均可一次启动成功）；节能效果显著（节能25％～35％）。缺点是价格较贵。

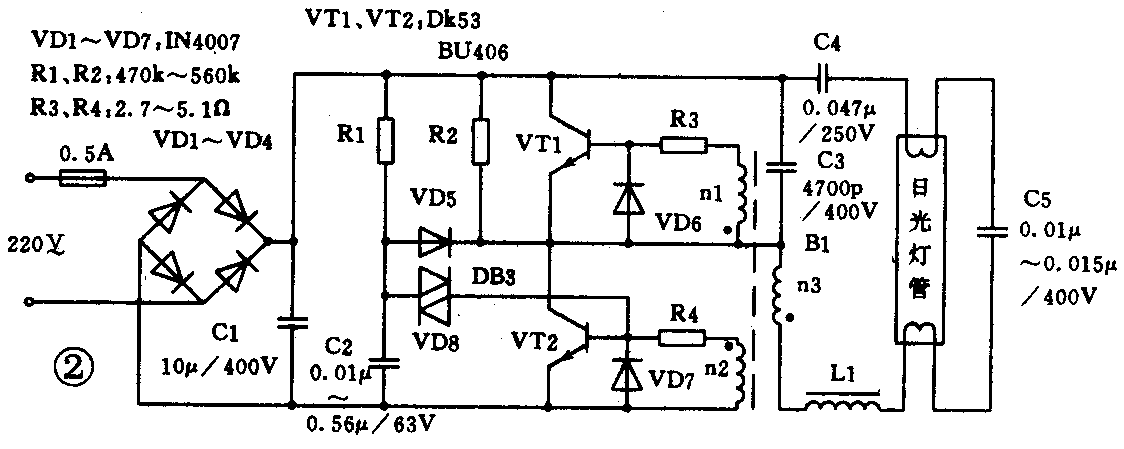

日光灯高频电子镇流器电路见图2。主要由3部分组成：①整流滤波电路：由VD1～VD4、C1构成。220V交流电压由VD1～VD4整流、C1滤波，在C1两端形成约250V左右的直流电压。②高频振荡电路：R1、C2、VD8、VT1、VT2和脉冲变压器等组成。此部分电路产生频率为30～60kHz的高频振荡方波。③输出谐振电路：由电感L1、C5等构成，利用串联谐振产生的高压启辉。
接通电源时，整流滤波输出的直流电压经R1给C2充电，当C2上电压超过双向触发二极管VD8的触发电压时（约为32V），VD8导通，VT2亦导通。由于脉冲变压器B1的正反馈作用使VT1、VT2产生方波振荡，经L1、C5串联谐振电路后形成近似的正弦波。C5上电压很高，使灯管启辉。

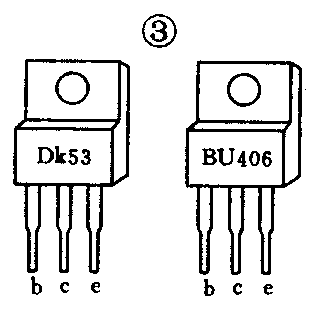

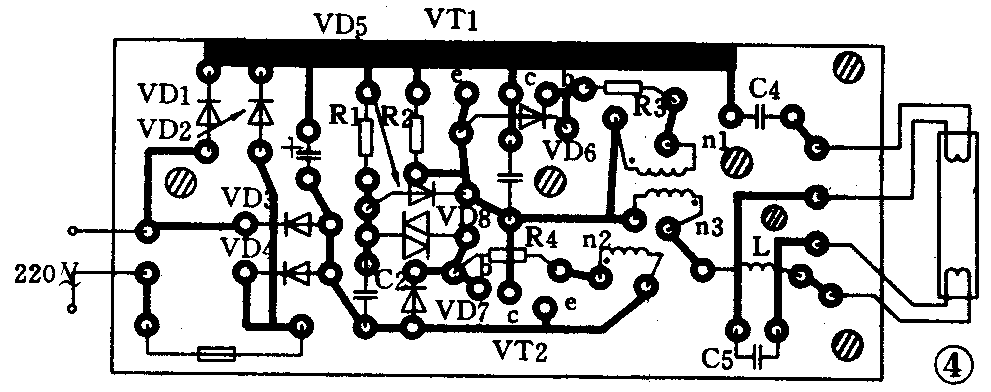

实际制作时对镇流器的元器件要求较严格，所有电容的耐压一定要符合要求，只许增高，不能降低。VT1、VT2要配对使用，且一定要使用正品。脉冲变压器需自制，采用φ10×5×2磁环、n1、n2使用单股细导线并绕3圈，n3绕2圈，装配时要注意线圈的同名端，不可接错。L1是在有铁芯的“I”字型框架上用φ0.35高强度漆包线绕300圈，利用“I”字型框架底端的两根支柱，将L1直接固定在印板上。0.5A保险管两端各用一根硬导线直接焊在印板上。装配时一定要注意晶体管的引脚（见图3）和电解电容的正负极。二极管1N4007涂白的一端为负极。双向触发二极管VD8无极性之分。印制板见图4。图5是外壳装配图。
装配完毕加电试验时要注意安全。如发现不启辉，可能是电路未起振，应检查n1～n3同名端是否接错，检查电路和更换日光灯管时一定要先断电。（冀沧）
