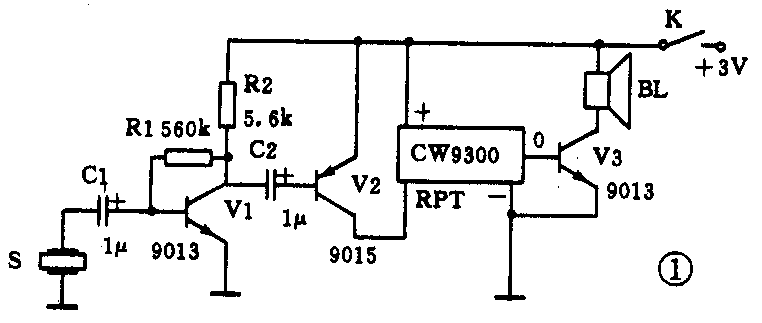

图1为声控音乐娃娃的电原理图。这个电路十分简单，S为压电网瓷片，拍手声由此输入后进行声电变换，电信号经电容器C1耦合到晶体三极管V1的基极进行放大后，由C2耦合到晶体管V2的基极，当外来信号足够大时，V2饱和导通，相当于在音乐IC9300的触发端（RPT）接通电源，扬声器中即奏出一曲悦耳的音乐，奏完自动停止。再拍手时再奏音乐。

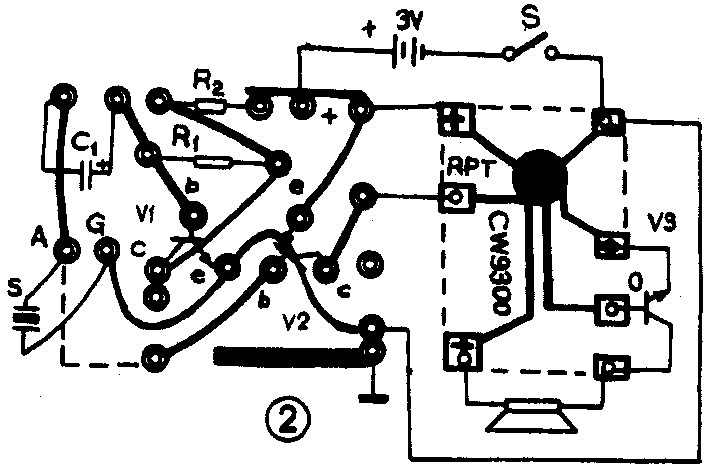

图2为印刷线路板和接线图。娃娃部分购套件时附有详细裁剪和安装的图纸。
娃娃头尺寸：100×80×80mm，娃娃头发为柔软的金丝卷发，头脸和手用软塑模压而成，形象逼真可爱。（汤涎元）
