收音机和笔都是人们在生活、工作、学习中不可缺少的工具。微型收音笔采用微型电子器件和巧妙的设计，把中波收音机与笔结合于一体；体积缩小到10×11×145mm\(^{3}\)，总重约20克；非常适合各界人士在室外工作、娱乐时使用。由于该收音笔笔型新颖，造型美观小巧，相比同类产品收音灵敏度高、音质好、音量可调节。因而很受用户欢迎，也适合于初学者制作。

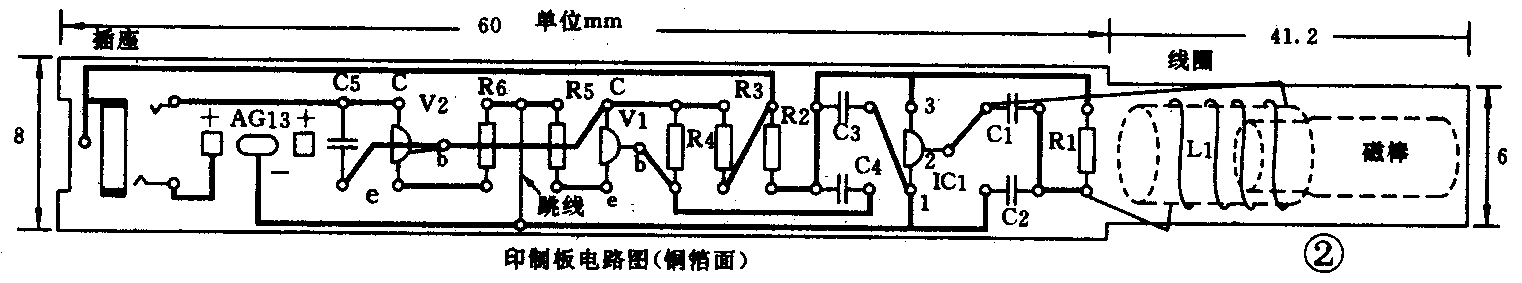

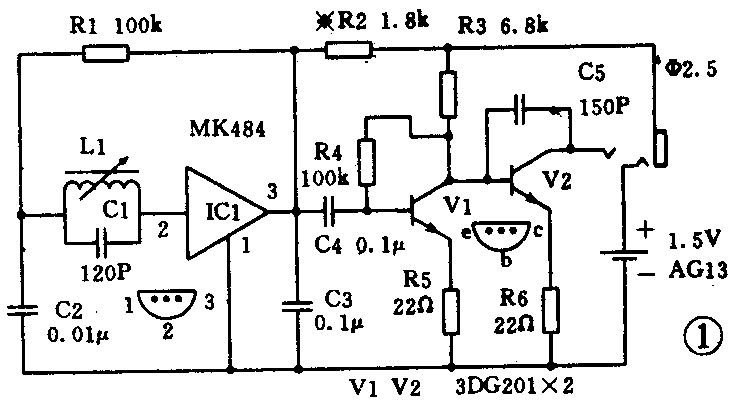

微型收音笔收音电路见图1，印制板及元件排列见图2。该电路采用接收灵敏度高、性能稳定的进口收音机集成块MK484来完成收音的调谐、高放和检波。经检波后的信号由C4耦合到V1、V2进行低频放大，推动高阻75Ω耳机。电路中R1为IC1的偏流电阻，R2作检波负载电阻，与C3配合还兼有自动增益控制作用，该阻值为1.8k，一般可在510Ω～3.3k选择最佳值。R3是V1负载电阻又是V2偏流电阻，R4为V1的电压负反馈稳定偏置电阻，R5、R6为发射极电流反馈电阻。收音调台由L1和C1与IC1内部电阻组成。读者也许会问在一支圆珠笔内怎能容纳传统的可变电容器？设计者通过采用调感的方法来达到调谐目的，省去了体积庞大的可变电容器。L1采用φ0.08漆包线在φ6的支架上绕190T，用φ5×25的磁芯来改变电感量，解决这关键难题。音量控制则利用金属纸屏蔽接收电磁波的强弱变化，巧妙地得到无级音量控制，省去音量电位器，降低整机成本。另外电路还利用特制的φ2.5带电源开关耳机插座，当耳机插入时开机，不插时自动关机，减少电池不必要的消耗，延长其使用时间。该笔使用AG13钮扣电池供电，接收频率为中波540～1600kHz，在正常每天使用1小时，一个新电池可使用约两个月左右，在使用中当出现“咕……”声时应更换电池。
使用该收音笔写字时，推动笔卡于自锁位置，笔芯伸出即可用于写字，不用时将笔卡退出自锁位置，笔芯自动弹回。如需收音将耳机插入笔尾端的插座，音量放到大的位置，即可调台收听，使用非常方便、实用。为满足读者制作需要，套件供应含电池和耳机及全套器件，读者购回制作后即可使用。（周放）
