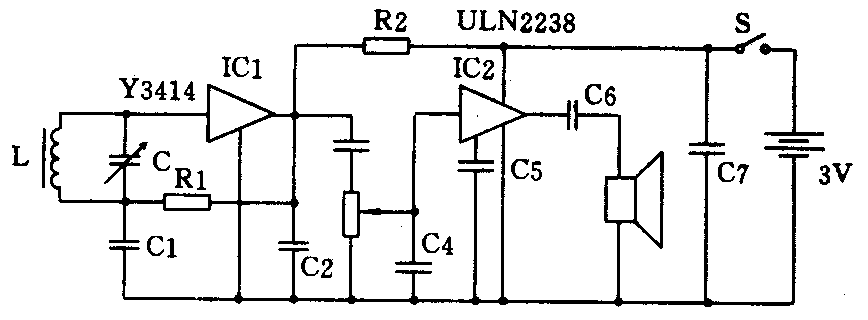

收音机电路如下图所示。整个收音机只用了十几个元件，而且只要安装正确、不需要调整，一装就响，特别适于初学者尤其是青少年爱好者或学校组织科技活动装制。
收音机电路中采用了YS414和ULN2283两块集成块，其中YS414是目前国内外较流行的微型收音机集成电路，同样类型的还有TA7642、D7642、BS414、1N414、 CIC7642、 MK484和NT484等，它们可以通用。
在YS414芯片上集成了10只晶体管、15只电阻和4只电容，组成了包括一级高阻抗输入级的4级高放和一级检波，其工作电压低、耗电小、工作频带宽、功率增益大，并具有自动增益控制能力。
ULN2283是为小功率音响产品专门设计的音频放大器、它具有较高的输入阻抗和较高的电压增益，在运用中只需一个输入端、一个输出端、一个电源端和一个反馈兼滤波端，其余4只管脚连在一起为地，因此整机连线少、焊接容易。
在收音机电路中，广播电台高频信号经LC组成的输入选择回路选择后送入YS414输入端，经几级放大和检波后送出音频信号，并由电位器控制后送ULN2283进行放大，最后推动扬声器发声。图中C1是高频通路电容，C2是高频旁路电容，C3是音频输出耦合电容，C4是旁路电容，C5是反馈兼滤波电容，C6是输出耦合电容。R1是偏流电阻，R2是负载兼自动增益控制电阻。（夏兴邦）
