音响系统中一般采用机械开关来对各路信号（如磁带信号、唱机信号和话筒信号等）进行功能切换。如改用轻触开关来控制各路信号的切换，将会提高音响设备的整机性能。
LC9152是具有高工作电压模拟开关的一种轻触功能开关电路。外形采用双列直插24条外引线塑料封装。各引脚名称和内部逻辑框图见图1。
引脚功能说明
2脚（INH）为禁止输入。高电平输入时正常工作，低电平输入时为禁止态，内部所有电子开关断开。
3脚（OSC）为振荡器输入端。该振荡频率决定静噪时间和电子开关时间。
4脚（ALL—OFF）为所有模拟开关关断控制输入端。当高电平输入时所有模拟开关都被关断。
5脚（MUTE）为静噪信号输出端。当高电平信号施加于模拟开关选择输入端SEL端时，MUTE便在确定时间内处于高电平，而这段时间则为模拟开关完成转换过程。静噪输出高电平时间由OSC端的振荡频率来任意设定。
23～19脚（SEL1～SEL5）分别为模拟开关的选择输入端。当SEL1～5端置高电平时则对应选择的模拟开关被接通，SEL1～5既是选择输入端又是选择信号输出端，输出可接通显示LED。
6～10脚（SIG－A1～A5）和第14～18脚（SIG—B5～B1）分别为左／右信号输入端。当SEL选择控制时对应的模拟开关接通，即SIG—A1～A5与COM—A接通；SIGB1～B5与COM—B接通。
11脚（COM—A）和第13脚（COM－B）为模拟开关公共端，即左／右声道信号输出瑞。24脚（V\(_{DD}\)）为正电源端。1脚（Vss1）为零电平端。V\(_{DD}\)、Vss1为控制部分电源端。12脚（V\(_{SS2}\)）为负电平端。VDD、V\(_{SS2}\)为模拟开关部分电源端。
工作状态说明
1．振荡频率的选择
3脚OSC为单端振荡器的R\(_{x}\)／Cx连接端，见图2。模拟开关的静噪时间和开关转换时间由振荡频率决定，振荡频率如下式：
f\(_{OSC}\)≈1／1.5RXC\(_{X}\)，
一般取20Hz～100Hz，该振荡器在SEL输入作用后开始振荡（平时停止振荡），输入5个时钟脉冲后停止振荡。
2.关于选择输入SEL端

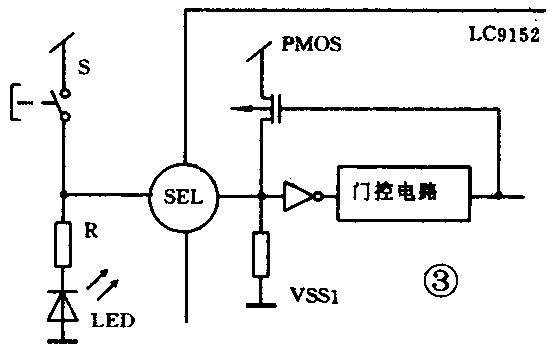

SEL端有两个功能：选择输入和LED驱动，见图3。电源接上后SEL为低电平，按动开关S即高电平信号输入，内部门控电路工作，PMOS驱动管打开，点亮LED指示灯，此时即使再输入低电平信号，SEL仍是高电平。SEL1～5为互锁式控制。
3．静噪输出
静噪信号是为了防止模拟开关在转换过程中产生异常噪声而设计的。静噪输出时间由振荡频率来调整，其关系式为
T\(_{MUTE}\)=1／fOSC×4（秒）
逻辑功能波形见图4。
4．工作电源电压
LC9152电路中模拟开关部分和逻辑控制部分工作电压是不同的。模拟开关部分在正电源和负电源均能工作，电压范围为7.5V～30V或±4V～±15V。控制部分电源只能在单电源下工作，电源电压范围为7.5V～15V。
典型应用

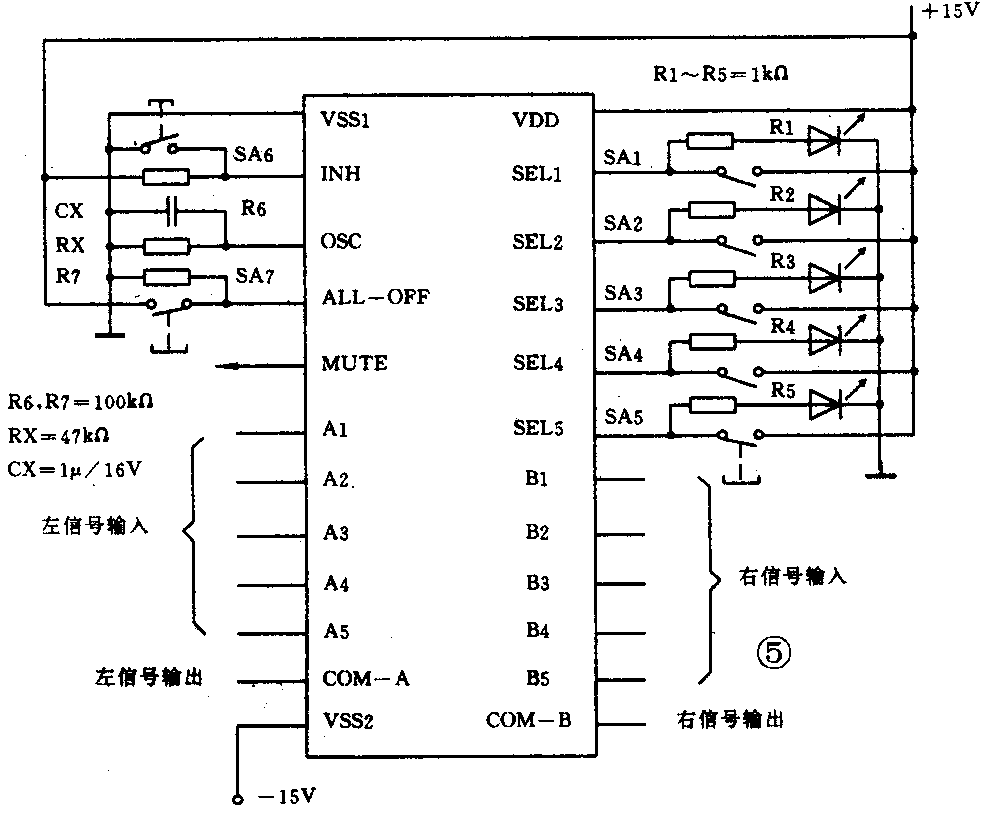

LC9152电路主要应用于音响系统和收录机代替机械式琴键开关功能。如图5中，当按下SA7开关时所有模拟开关截止。按下SA1，发光二极管D1点亮，SIG—A\(_{1}\)和COM—A，SIG－B1和COM—B接通，其它开关截止。这时如按下SA2，则D2点亮，D1熄灭，SIG—A2与COM—A，SIG—B2与COM—B接通，原导通开关关断。若SA1～SA5中任意几个同时按下，则所有模拟开关关断；而在松开时最后松开的SA对应的模拟开关接通，其它都关断，按下开关SA6时，原导通的模拟开关关断，松开SA6则恢复导通，其余开关仍旧关断。

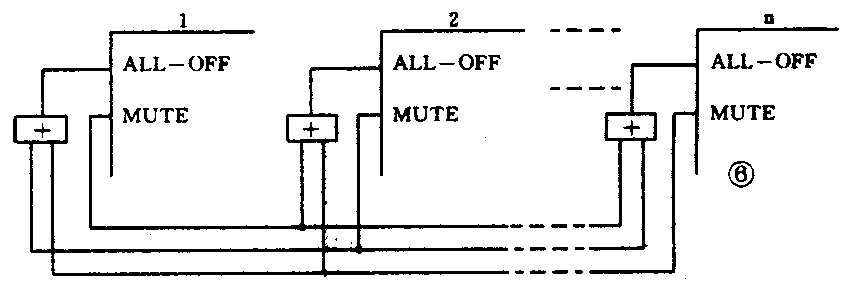

在使用时当开关数目超过5个接触点时，可参照图6用几块并联的LC9152电路来增加触点数。
