发展庭园经济是广大农村致富的一条好路子。为推动这项事业，使很多地区飞速发展起来的庭园经济管理向科学化迈进。本文介绍一种农用土壤湿度控制电路，供大家参考。

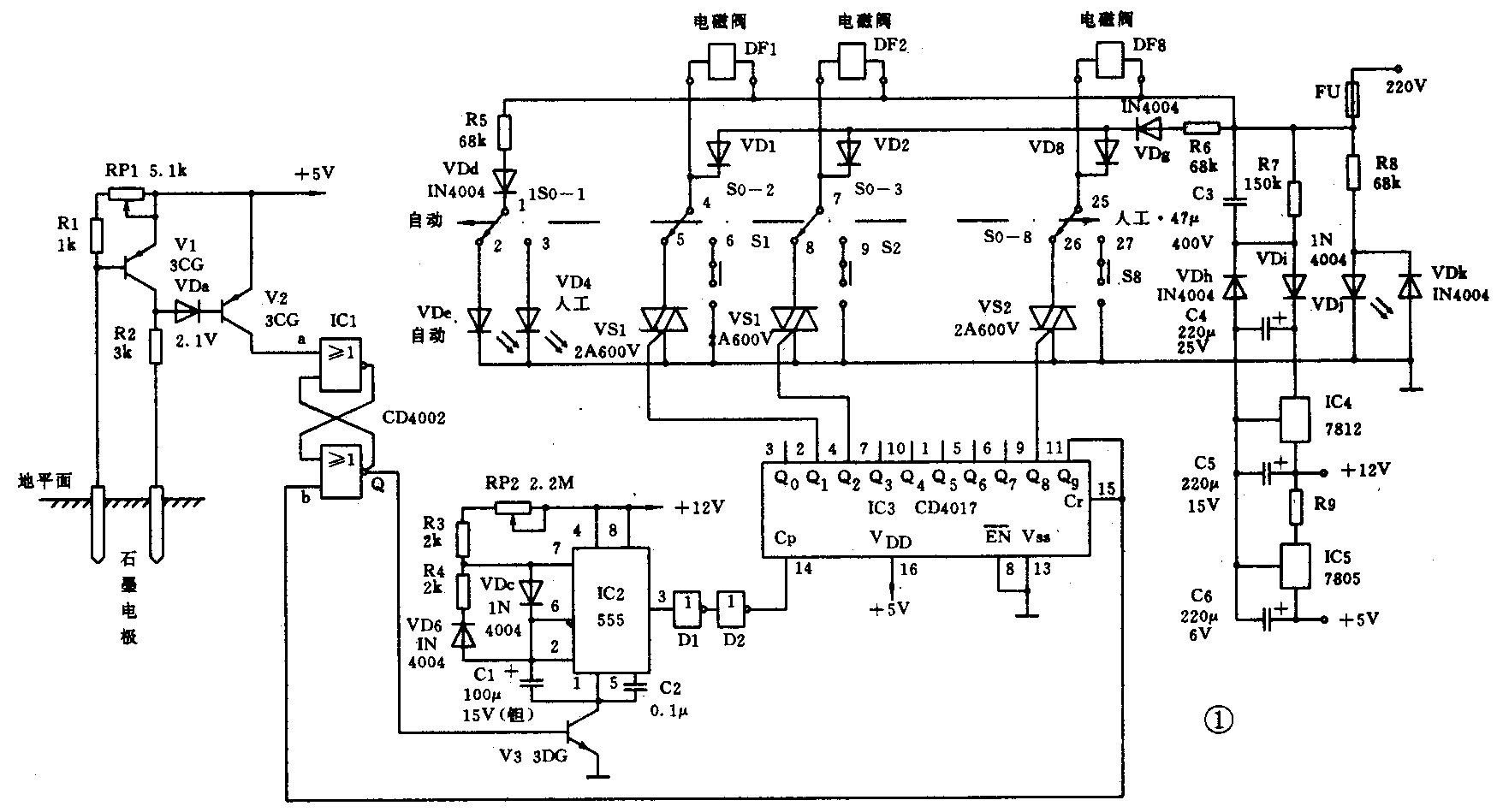

本系统共由五个单元电路组成，电路如图1。一、由V1、V2及部分外围元件组成的土壤水份检测电路，当土壤水份降低到规定值时，由V2输出高电平；二、由或非门组成的双稳态发电路，由它控制自动喷灌的启、闭；三、由555时基电路及其外围元件组成的循环定时开关电路，由它控制各喷头的喷水时间；四、由CD4017组成的计数译码驱动电路，由它来控制各喷头依次喷水；五、由DF1～DF8电动水阀组成的执行机构。
电路原理：当人工／自动转换键S0扳向人工侧时，人工指示灯亮。此时按S1～S8分路喷头人工控制互锁键，即可使按下键的一路喷头喷水。当把转换键扳向自动侧时，自动提示灯亮。待土壤水份降低至规定值时，检测电路中的V2管就输出高电平给双稳电路的指令端a，使双稳电路翻转。其输出端Q就输出高电平，开通循环定时器的开关管V3，循环定时器即开始循环定时。由555的3脚输出定时正电位，经非门D1、D2缓冲后，送至计数译码驱动电路CD4017的时钟输入端Cp。这样，每当一定时正脉冲来到时CD4017就计数一次，并由Q1～Q8依次输出高电平，触发VS1～VS8双向可控硅依次导通。从而依次开通DF1～DF8电动水阀，使喷头依次喷水，形成人工阵雨之势，对作物生长极为有利。当第九个定时脉冲来到时，Q9输出高电平给Cr，使计时电路CD4017清零。准备下次再重新计数；同时Q\(_{9}\)输出的高电平也回输至双稳电路的复位端口，使电路再次翻转，输出端Q变为低电平，关断开关管V3，使循环定时电路停止工作，完成一次循环喷灌。
CD4017可接成任意进制的计数器。只要把Q1～Q9中的相应输出端与Cr连通即可。因此本电路可控制8个以下喷头。如接两个喷头就把Q3与Cr连通，接三个就把Q4与Cr连通，依此类推。
本电路无论放在人工或自动状态，只有正在喷水的一路喷水指示灯亮，以达到一看控制板就知本系统的即时工作状态。(李一男)
