小巧的行输出变压器短路测试仪

检修电视机中，行输出变压器是经常容易损坏的部件之一，而行输出变压器的损坏又多见于线圈匝间短路，对短路后的行变压器无法用万用表进行测量，时常给维修者准确排除故障带来一定困难。这里介绍一款小巧实用的行输出变压器短路测试仪，其电路简单，制作容易，用它能够快速在路测试行变压器有否匝间短路，稍加改进并可测量其它电感量适中的电感线圈，实为维修人员和爱好者抢修电视机的好帮手。

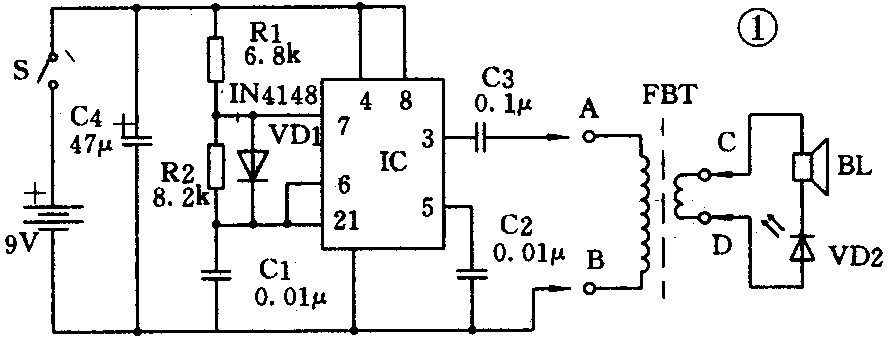

短路测试仪电路见图1。IC为555时基集成电路它与R1、R2、C1组成无稳态多谐振荡器，振荡频率由R，C的数值决定，按图示参数，振荡频率约为10kHz。振荡器产生的方波由555的3脚输出，经C3直接与待测行变压器的初级绕组一端相连，绕组另一端接地，与振荡器形成回路。脉冲方波通过行变压器的初级绕组，产生振荡，感应出较强的行频正弦脉冲电压，并经互感作用，行变压器次级出现相同频率的脉冲电压。在次级的低压绕组上接一个发光二极管，便可根据发光或不发光检测到绕组电压变化的情况。正常时，仪器的A、B端接上行变压器的初级后，次级低压绕组由于有一定的电压，发光二极管点亮。若行变压器有一匝短路时，初级电感所产生的感生电流将部分或全部被短路匝消耗掉，使电路停振，初级两端的电压幅度将显著下降，次级低压绕组达不到足够的电压，发光二极管熄灭，指示有故障。

为了能在发光显示的同时，清晰地监听到行变压器起振时的行频叫声，在发光二极管与低压绕组间串入了一只小型扬声器。

IC选用CB555或NE555均可。VD1为导引二极管，最好选用1N4148或其它型号的开关二极管。发光二极管VD2使用Ф5mm红色的比较醒目。电阻电容应严格挑选，不可随意改变数值，尤其是C1应使用高频瓷介电容。扬声器用低阻抗的小高音头或半导体收音机中的小扬声器均可。电源用9V层叠电池，可用一年以上。

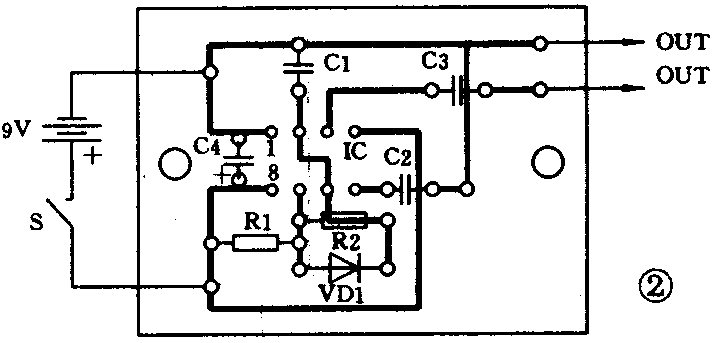

整个仪器可装在一小盒内或附加在万用表空余位置上，AB端通过插孔连接两根带鳄鱼夹的测试线，发光二极管和扬声器可单独装在一显示小盒中，也可与整个电路装在一起，从C、D端引出两根相同的测试线。检测时，只要将两组测试线分别夹在行变压器的初、次级上即可。如要缩小仪器体积，可不用扬声器，直接用发光二极管显示。安装在万用表上时，可利用直流毫安档串接在发光二极管上，通过观察电流的大小判断出行变压器短路的状况。

首先检查电路接线无误。然后找一个完好的彩电行输出变压器，将仪器的A、B端接在行变压器的初级上，C、D端接低压绕组，开启仪器电源、VD2应立即发光，并能听见扬声器发出的行频响声。此时，用一根短导线穿绕一匝于行变压器的磁芯上，当短路这一匝时，VD2应随之熄灭，响声立即中止。若仍发声发光，则应检查C、D两端是否接在低压绕组上或稍微调整一下C1的容量，直到反应灵敏为止。

如C、D两端接在低压绕组上后，接通仪器电源仍无光无声，应仔细检查电路接线和元器件正常否，特别是振荡器起振没有。本仪器起振时，未接入行变压器以前，用示波器测量A、B点，可看到幅值约为9V\(_{p}\)-p的方波，接入行变压器初级绕组后，A、B端立即跃变为130Vp-p左右的接近于行频的正弦脉冲。如果振荡器已经起振，而波形幅度很小，可通过调整振荡频率，即C1的容量，使幅度加大。没有示波器可利用万用表的交流电压档进行调整，道理同上。本仪器调整中采用MF47型万用表、长虹CK53A型彩电行输出变压器，调整后用交流电压档实测：A、B端未接入行变压器时约4V；接入行变压器后约30V。

用本仪器进行在路测量时须注意：1、需先断开行输出变压器初级与行输出管集电极间的连线。2、对于32V以下供电的行输出变压器，由于初级电感较小，A、 B端应接在中压绕组上进行。 3、对于高压（60V以上）供电的行输出变压器，如显像管灯丝由行输出变压器供电。且串联电阻小于10Ω时，应断开灯丝回路。4、因在路测量时，行变压器所有供电回路（各级电压整流输出回路）都包括在内，当这些回路的某些元件击穿短路时，仪器也会显示无光无声。(胡海林)
