1．把十进制数35转换成用二进制表示的数。
2. 100100是一个二进制数，请把它用十进制数来表示。

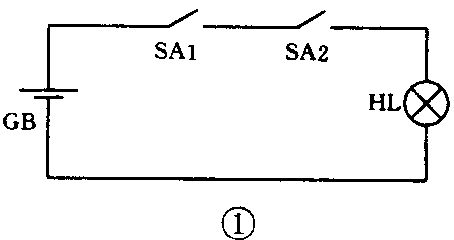

3．如图1所示电路中，要点亮HL指示灯，必须把开关SA1、SA2同时闭合。此两个开关的关系在数字电路中称哪种逻辑？
4. 有一种门电路，当任何一个输入端为“1”时，输出为“1”，当全部输入端为“0”时，输出才为“0”，请说出此门电路的名称。
5．有一种门电路，当输入端全部为“1”，输出为“0”，任何一个输入端为“0”时，输出为“1”，请说出此门电路的名称。
6．TTL数字集成电路的工作电压为多少？
7. CMOS 4000系列的数字集成电路工作电压为多少？
8．一台仪器中的CD4011电路损坏，能否用MC14011代用
9．如何辨认CMOS集成电路的各引脚？（程国阳）
自我测验答案
1. 35转换成用二进制表示的数为100011。
2. 100100是一个二进制数，用十进制数表示为36。
3．与逻辑。
4．或门。
5．与非门。
6．（5±5％）V。
7．C000系列CMOS集成电路的工作电压为7～15V；4000B系列CMOS集成电路的工作电压为3～18V；4000A系列CMOS集成电路的工作电压为3～15V。
8．可以代用。
9．CMOS数字集成电路的封装形式常见有两种，即双列直插和扁平封装。引脚有14脚、16脚等。辨认引脚时，把集成电路上印有型号的一面对着自己，从标记号下方开始数为引脚1，逆时针依次排列。
