常用晶体三极管的外形介绍

晶体三极管是广大初学者最常用的器件，它的品种、型号繁多，而且外形封装也各不相同。本文向读者介绍有关常用的国产管以及进口管的外形封装知识，可为您在选用管子或找代用管时提供方便。

国产晶体管按部标规定有近30种外形和几十种规格，其外形结构和规格分别用字母和数字表示，如B—1型、S—6B，C型等。

（一）金属封装外形

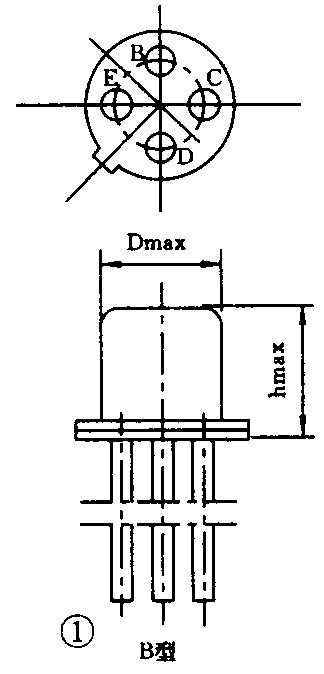

1．B型

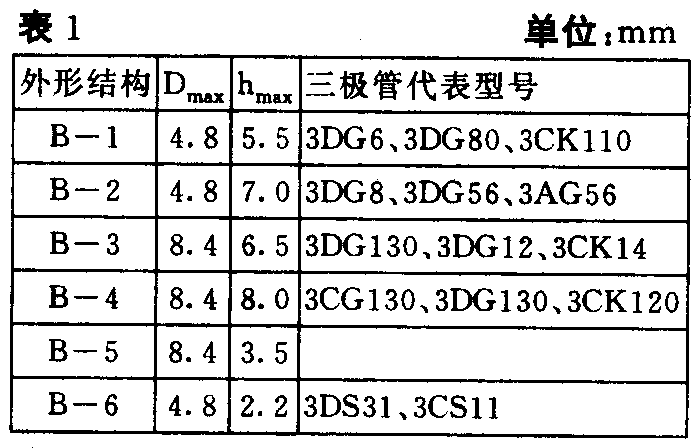

B型分为B－1、B－2、……B－6共6种规格。主要用于1W及1W以下高频小功率晶体管，尤以B－1、B－3型封装为常用。管帽喷漆颜色多为黑、蓝两色。管脚排列：观察者面对管底，由定位销起，按顺时针方向依次为发射极E、基极B、集电极C、接地线D，只有三根引线时则无“接地线”。B型的外形见图1，外形尺寸以及代表型号见表1。

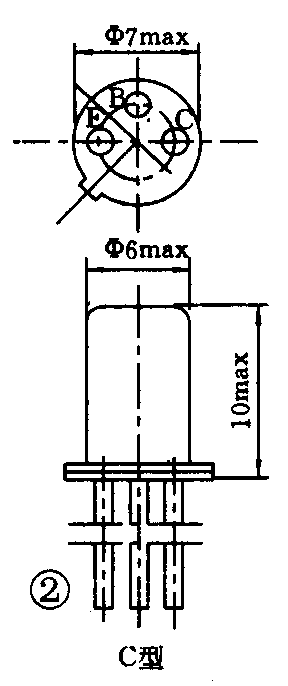

2.C型

管脚排列同B型。C型封装三极管代表型号有：3AX31、3AX81、3AG1。具体外形尺寸见图2。

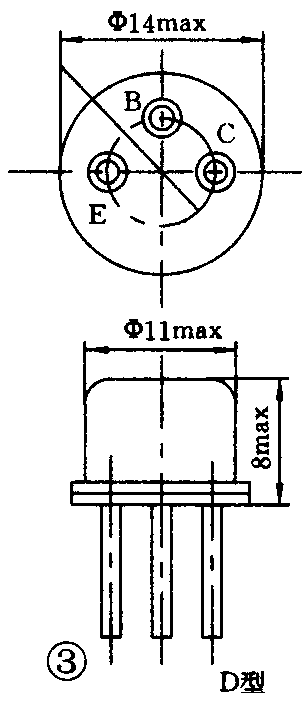

3．D型

外形结构同B型。管脚排列：观察者面对管底，将带引出线的半圆位于上部，按顺时针方向依次为E、B、C。三极管代表型号：3AX55、3BX55、3DK10。外形尺寸见图3。

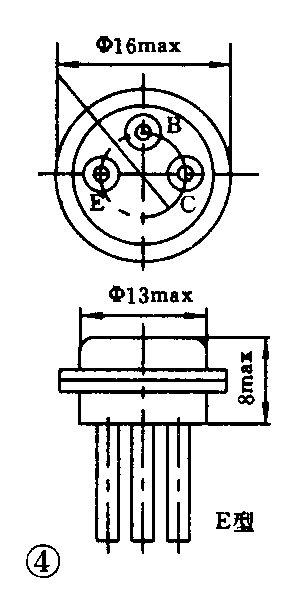

4.E型

管脚排列同D型。三极管代表型号：3DA86、3DK10。外形尺寸见图4。

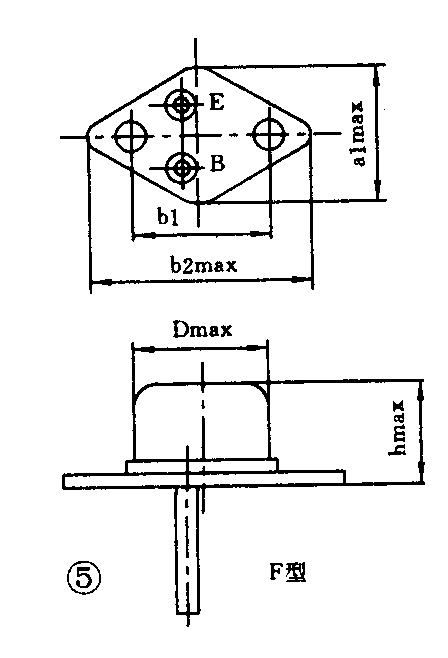

5.F型

F型分为F－0、 F－1……F－4共5种规格。主要用作低频大功率管封装，尤以F－2型封装为多见，通常F－2形封装的三极管功率为30～100W。管脚排列及外形见图5。外形尺寸见表2。

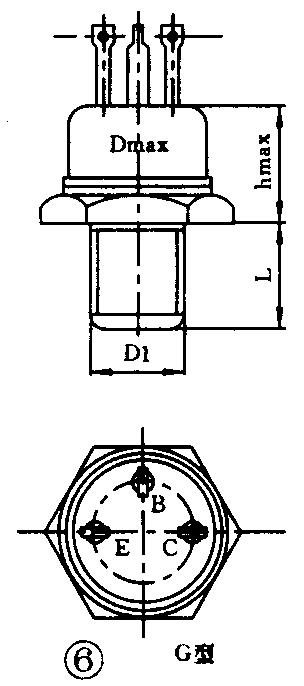

6．G型

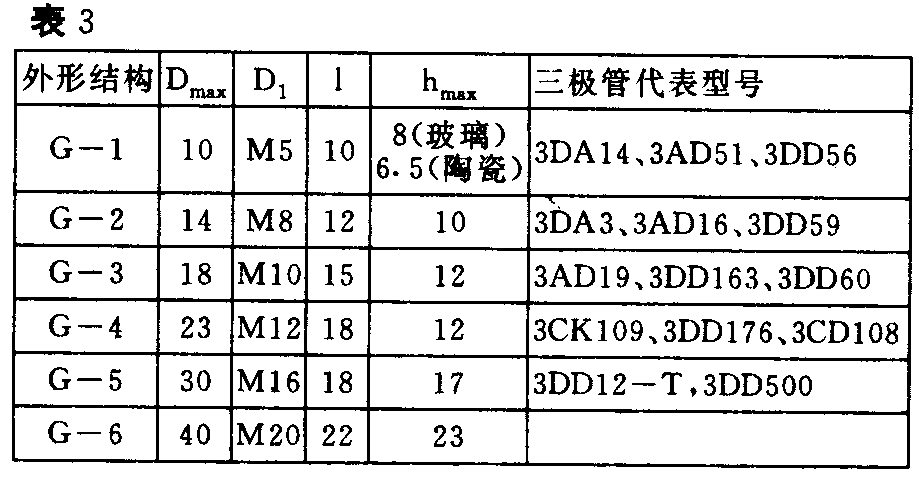

G型分为G－1、G－2……G－6共六种规格，主要用于低频大功率晶体管封装，尤以G－3、G－4型为常用。其中G－1、G－2为圆形引出线，G－3～G－6为扁形引出线。G型外形及管脚排列见图6。外形尺寸见表3。

（二）塑料封装外形

1．S－1型、S－2型、S－4型

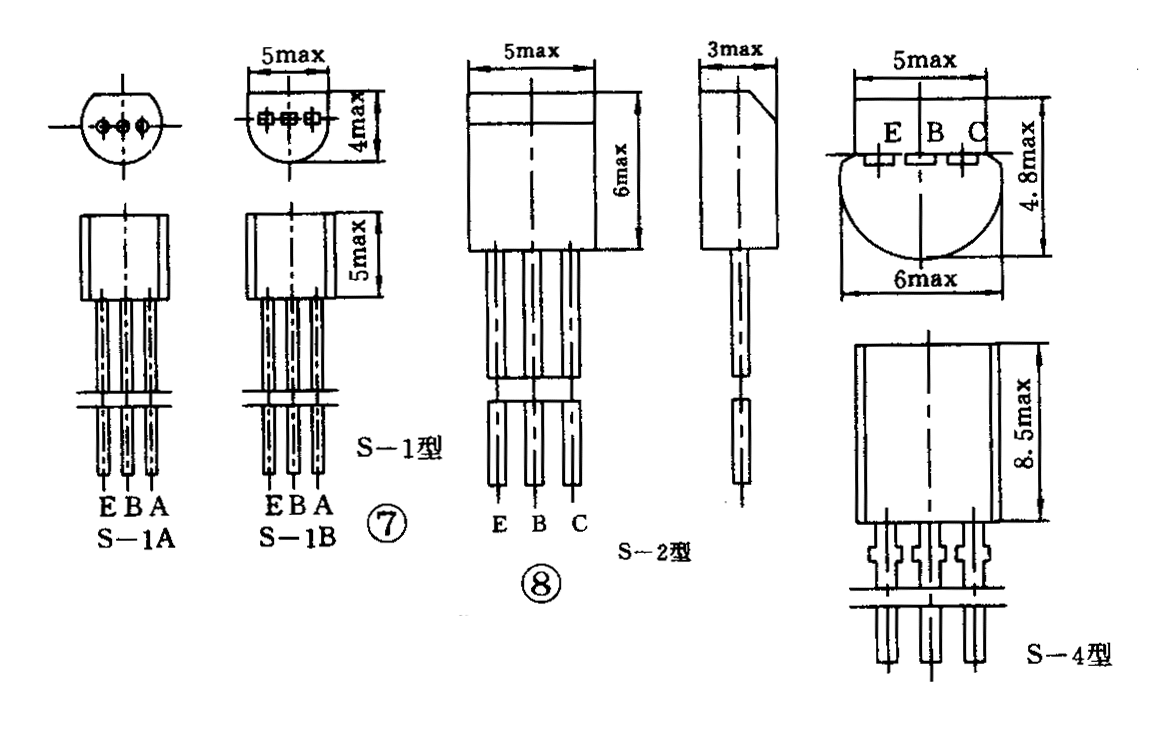

这3种外形用于封装小功率三极管，其中以S－1型应用最为普遍。S－1、S－2、S－3型管的管脚排列及外形分别见图7、8、9。

2.S－5型

此种外形封装主要用于大功率三极管，管脚排列：观察者面对管子正面（型号打印面），引脚向下，由左向右依次为B、C、E，详见图10。S－5型封装的三极管代表型号有3DA863、3DD2481、DK53。

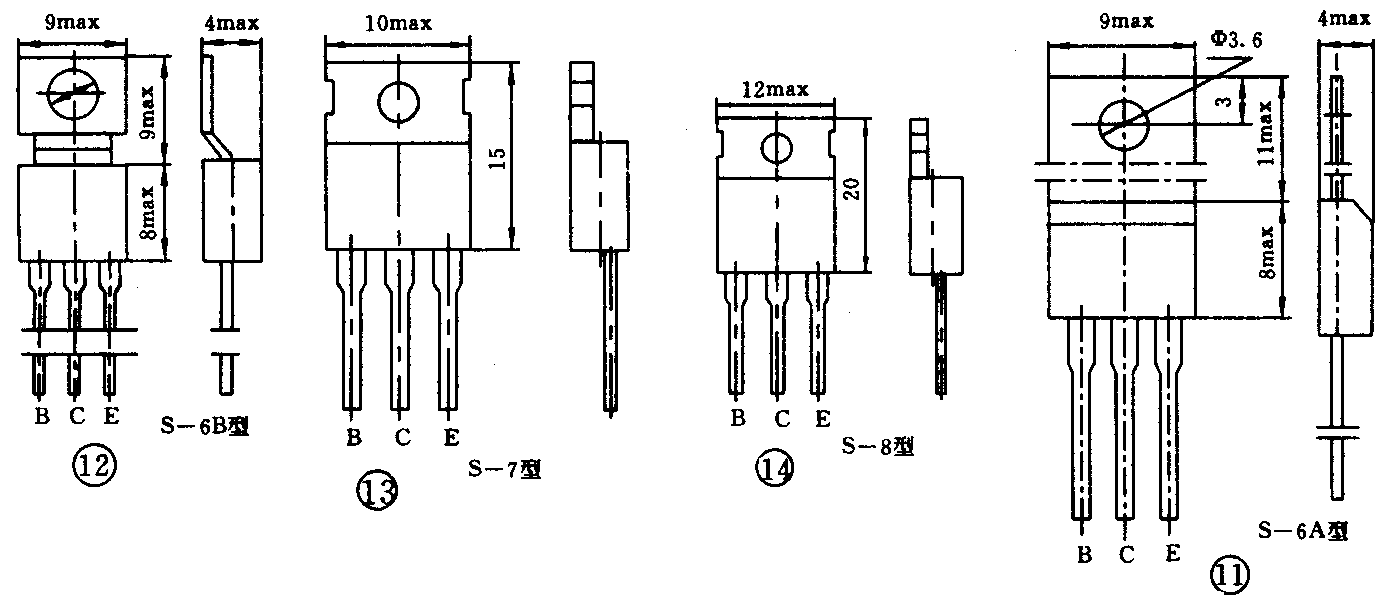

3．S－6A型、S－6B型、S－7型、S－8型

这4种外形封装用于大功率三极管。其中以S－7型最常用。管脚排列及外形分别见图11、12、13、14。其中S－6A型的管脚排列为：观察者面对切角面，引出线向下，然后由左向右依次为B、C、E。

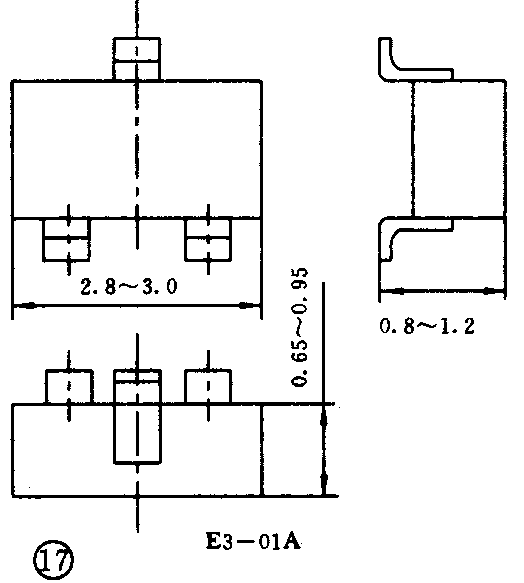

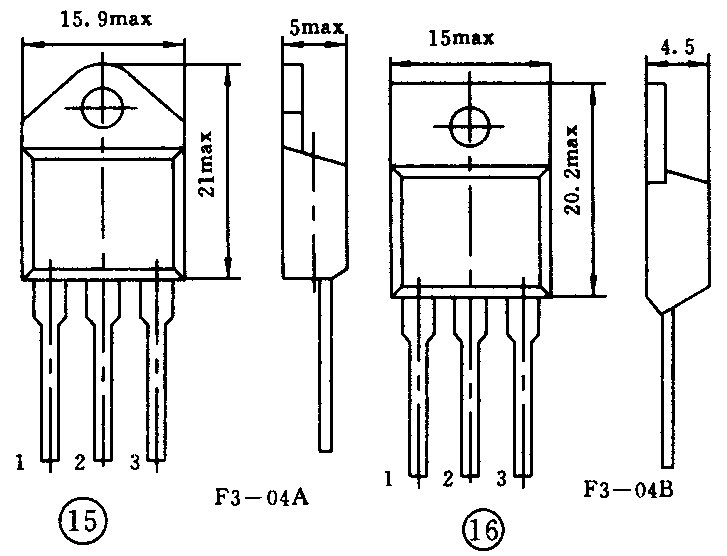

1987年，有关部门规定了晶体管外形的国家标准，它采用了国际电工委员会标准IEC191－2，所以与国际上多数国家规定的晶体管外形相吻合。国标与部标相比，除包括部标原有外形外，还增加3种新外形，详见图15、16、17。其中图15、16为塑料封装外形，图17为片状三极管外形。

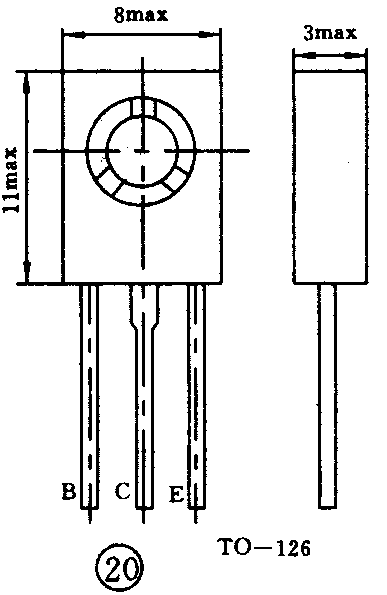

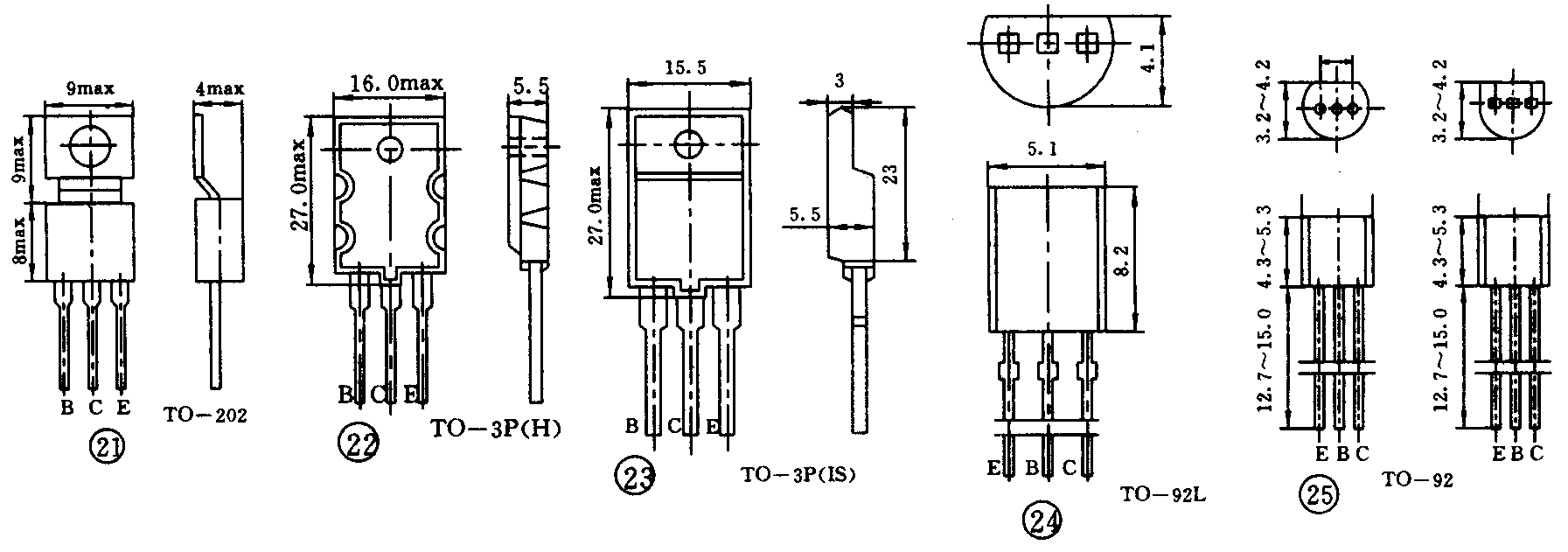

进口管常见有日本的2SA、2SB、2SC、2SD系列、美国的2N系列以及欧洲的BU、MJE等系列。这些晶体管的外形封装普遍使用TO系列。图18～25，画出了常见进口管的外形封装结构，其中TO－92与部标S－1相仿，TO－92L与部标S－4相仿，TO－126与部标S－5相仿，TO—202与部标S－7相仿。（吴思峰 任忠祥）
