家用电器的各类遥控装置大多采用红外线遥控，这是因为红外线具有频带宽、不受各类电磁波的干扰等优点。本文向读者介绍通用型红外线遥控接收组件的原理及应用。

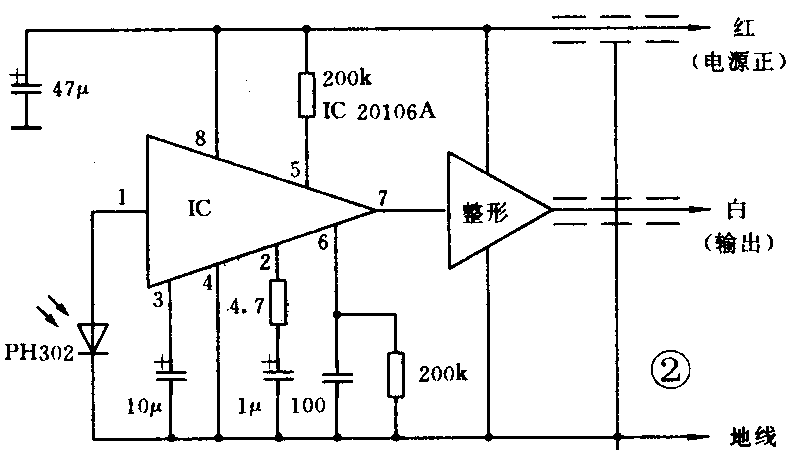

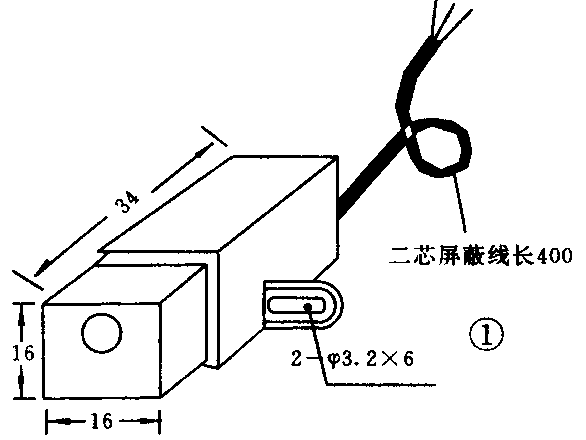

红外线接收组件外形见图1，内部电原理图见图2。红外接收管PH302对非红外光不起作用，但当接收到峰值波长为960nm的红外光时，电流发生变化，经IC放大、再经选频和检波以及放大器整形，然后驱动输出电路。
接收组件的主要参数：
1．接收组件谐振频率为38～40kHz。
2．接收灵敏度：水平距离不小于8米。
3．受控角：水平方向不小于±30°，垂直方向不小于±15°。
4．工作直流电源电压：4.5～5.5V。
5.工作电流：3毫安。
该一体化的红外遥控接收组件可应用于任何红外遥控接收的接收装置中。接收组件用屏蔽线输出，屏蔽线外部金属线为电源负端，红线为电源正端，白线为信号输出线。

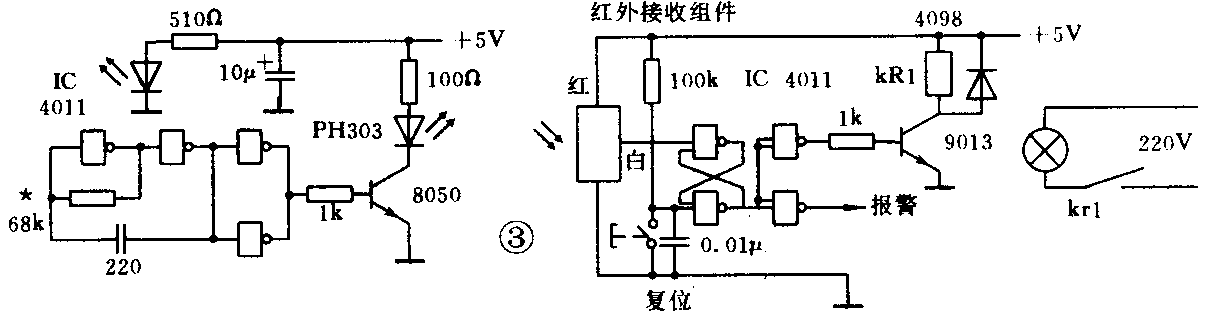

红外线作为无线信号传输时，如在发射器和接收器之间有人或物体遮挡，则信号的传输被阻隔。利用此特点可做成防盗装置，电路见图3。将发射器和接收器安装在受控地方，构成一道人眼看不见的防盗屏障，发射器发射出38～40kHz频率的红外信号，无物件或人阻挡时，接收器正常工作，输出恒定状态；若发射器和接收器之间有人体阻挡，改变了接收组件原有状态，门电路构成的触发器翻转，输出状态改变，并接通报警系统和点亮指示灯。（王建民）
