一、阅读整机电路
阅读整机电路原理图的能力表示了修理人员的读图能力。这部分的读图主要是读方框图、信号传输流程图、直流电压供给电路图等。
1．方框图：整机电路的原理结构必须以整机方框图的形式牢牢记在心里，它涉及到各种信号源电路、各单元电路之间的连接和信号传输的流程，在修理故障时开始阶段靠这一方框图可决定故障部位的大致所在。从方框图中可以了解到许多东西，如低放电路是收音通道、放音通道和录音监听信号的共用电路，低放电路一旦工作失常将导致上述三种信号不正常。
2．信号传输通路分析：信号传输分析主要是放音信号、录音信号、收音信号等从信号源到负载电路的全面分析，在分析中主要抓住以下几点：
（1）在整机电路中，通常信号源电路画在图纸的左侧，负载电路画面右侧，所以在分析信号传输通路时应从左向右查看。
（2）整机电路中开关件较多、接插件较多，特别要注意的是录放开关和功能开关，在阅读信号传输通路时要有意识地认为这些开关已转换到相应位置上了，否则会影响读图（电路读不通）。在一些整机电原理图的某处，标出了电路中的各开关件名称和在图中的位置，这对读图有很好的提示作用，应充分利用。比如S3—1、S3—2表示是开关S3的2个刀组，S2—1、S3—1则是2个不同的开关。
（3）进口机器的整机电原理图中大量采用英文字母和缩写字标注，必须掌握它们的含义。
（4）读信号传输流程图时，要注意信号在哪一环节被放大处理；在哪里不放大也不衰减；哪里受到了衰减；哪里是隔直；在哪里受到了什么控制；在哪里信号又分成了几路，各传输到什么电路去等。
（5）对于三极管放大器电路，主要是找出管子的输入、输出电极；对集成电路放大器则是找出输入和输出引脚。
（6）对于双声道电路，只要分析一个声道电路即可，另一声道电路与此完全对称。对收音、放音、录音监听通道共用部分电路，只要分析一次即可。
（7）分析中，还要找出负反馈电阻和各控制器，并分析控制器电路的工作原理。
3．直流电压供给电路分析：修理中常常需要对直流电压供给电路进行追踪检查，这需要能从整机电原理图中读懂直流电压供给电路。在这一读图中主要应注意以下几个方面的问题：
（1）电源电路一般画在整机电原理图的右下方，所以直流电压是从右向左一级一级向前级电路供电的。读原理图时可从右向左，在修理读图时往往是从左向右读。
（2）对于某一级放大器电路而言，直流电路的读图大方向是从上而下。
（3）在阅读直流电压供给电路时，为了方便读可将电路中的所有电容均视为开路，而将所有线圈均视为短路。
（4）在阅读直流供给电路过程中，还要找出保险丝、熔断电阻器、电子滤波管、滤波和退耦电容器等，它们是直流电路中的容易出故障的主要元器件。

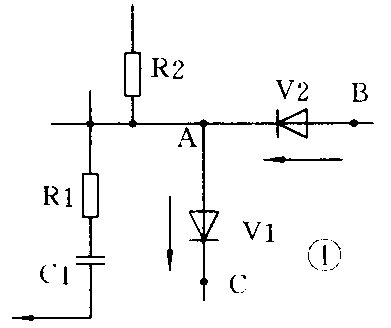

（5）在分析直流电路时有许多技巧可掌握，如图1电路所示，A点的直流电压来路和去路可根据元器件的种类和连接方式来分析。由于电容C1具有隔直作用，故直流电流不可能通过C1、R1支路，此时不必去考虑这个支路。由于二极管的单向导电特性，直流电压只可能从B点到A点，再传输到C点。
二、修理读图
修理过程中的读图称为修理读图，由于此时的读图目的不同，所以读图的方式和方法也不同。它包含两个方面的读图：一是推理性读图；二是读印制电路板图。
1．推理性读图：修理刚开始时，根据故障现象，通过整机电原理图的方框图，可将故障的大致范围确定，比如怀疑前置或低放、电源电路存在故障。然后，在整机电原理图中找出这部分电路，根据电路图确定下一个测试点。在测得该测试点电压或电流等数据后，分析该测试点附近电路的工作原理，列出可能导致测试点电压或电流异常的故障原因，再确定下一步的检测方案。
在推理过程中，主要是对整机电原理图的局部电路进行深层次的读图和推理，读图和推理紧紧扣住故障现象和可能存在的故障原因，对同时可能存在的多方面原因还要分析出它们的主次，找出可以确定故障原因的测试点和检查项目。
这里以图2所示电路故障为例，说明理论分析在修理读图中的指导作用。设测A1的①脚电压比正常值低，由于①脚与地之间接有RC网络，又因为C1采用较容易出现漏电问题的电解电容，若C1漏电将导致①脚电压偏低。所以，此时应将①脚铜箔切断，再测①脚电压，若恢复正常，则说明C1确为漏电。若①脚电压仍低，则说明与①脚外电路无关。如若测得A1的①脚电压比正常值高，则无需怀疑R1、C1有什么问题，因为R1、C1的任何故障均不会造成①脚电压偏高。
从上述分析可知，只要根据测得的电压数据，对外电路进行分析后，便可以判别出外电路是否有问题和有什么性质的问题（开路、短路等），完全可以避免错误的、不必要的外电路检查。
2．读印制电路板图：修理中阅读印制电路板图是不可缺少的环节。印制板图有两种：一是采用图纸表示方式；二是采用直标方式，在线路板上的各元器件旁直接印出电原理图中的编号，不设专门图纸，这种方式在进口机器中广泛采用。
印制电路板图不象电路原理图那么有规律，给读图造成了困难，下面给出一些读图的技巧和经验供读者参考：
（1）应以集成电路、晶体管、开关件元器件编号为读图开端，这些元器件标注较少，比较醒目，容易找到。
（2）根据一些单元电路的特征来找。有许多中周的是收音电路；录放开关附近的元器件是前置放大器中的元器件；振荡线圈附近的管子及元件是振荡电路的元器件。
（3）大面积铜箔线路是地线；元器件的金属外壳也是接地的（三极管、集成电路散热片除外）；整机地线处处相通。
（4）在印制电路板图纸与实物线路板对照时，在线路板及图纸上各画一个读图方向标记，以便有个一致的读图方向。（胡斌）
