电子寻像器（EVF）犹如照像机的取景器，主要作用是显示出摄像机摄入的景物，以便人们寻找和拍摄所需的图像。寻像器还能作为黑白监视器，用来显示经摄像机重放的画面。寻像器发生故障后，会使正常的摄录无法进行，因此在检修M7摄像机时，寻像器是一个重要部分，若发现寻像器无光、无图像、显示紊乱等，而通过外接电视机显示的图像正常，就应首先检查寻像器电路。
寻像器电路原理简介
M7摄像机的寻像器采用2／3英寸黑白显像管作显示管，只能显示黑白画面。寻像器电路如图1所示。它由集成电路IC701（AN2510S）组成，显像管V701的型号为M01JVV47WB。AN2510S是摄像机电子寻像器专用集成电路，在松下其他型号摄像机中也有应用，有较大的代表性。该集成器件内含行AFC电路、行振荡器、行预激励器、同步分离器、场振荡器、场输出级、视频门电路、视频输出放大器和视频电平指示电路等，其主要电路框图已示于图1中，应该指出，原电路图中将“行振荡器及场振荡器”等标错（英文），图1中已予改正。
M7寻像器单独装在一块印制电路板上，全部元器件（含显像管）都在一个寻像器塑壳内，可将它从摄像机上卸下单独进行检修。寻像器与摄像机亮度和色度处理电路的连接是通过接插件P701、J1504、P1505实现的。下面分行扫描、场扫描和视频通道等电路简述其原理。
1.行扫描电路
行扫描振荡器由IC701内电路和外接元件组成，电位器VR702（4.7kΩ）用于调整行频（行同步）。为了保证行同步，由同步分离器和相位比较器等组成行AFC电路。视频信号经C707、R710加到IC701，经同步分离器分离出行同步脉冲，和行振荡器输出的行脉冲同时加到相位比较器，比较后输出的相位误差电压再送回行振荡器，控制其振荡频率（相位），使之与外来行同步脉冲一致，从而实现行同步。
行振荡脉冲经预激励放大后从IC701输出，通过R716加到缓冲放大管Q701基极。由Q701缓冲放大后的行脉冲经C711送入行输出级。行输出级由输出管Q702（2SD968A）、行输出变压器T701和行偏转线圈DY701（H）等组成。行输出级送出足够大的行扫描电流通过C712、L702和R718加到行偏转线圈，使显像管电子束进行水平方向扫描。在行扫描逆程期间，行输出管Q702集电极送出的行逆程脉冲经行输出变压器T701变换后，在T70l①、③端绕组获得显像管灯丝电压，由插件BA701②、③（HK、H）供V70l加热灯丝及阴极。T701⑤、⑥端绕组（内含整流二极管）送出约—35V的负电压，供出PNP管（Q703）组成的视放输出级作电源电压。T701⑧、⑥端绕组输出的行逆程脉冲经D703、C718整流滤波之后，得到数百伏直流电压，通过R729、VR704、R726、R727、VR705分压后，分别取出相应的直流电压加至显像管的聚焦极（G3）和加速极（G2）。调整VR704，即改变显像管聚焦电压，故VR704用来调整显示图像的聚焦。VR705用于调整显像管阴极（与灯丝一端相连接）电压，因显像管控制极（G1）通过R724接地，静态电位为零，故调VR705即改变了显像管阴、控极间电压，从而控制了电子束的强弱，起到亮度调整的作用。T701的HV端（内含倍压整流器DB）输出10kV左右的直流高压，通过高压绝缘线加到显像管第二阳极，作为第二阳极工作电压。
2．场扫描电路
场扫描电路由IC701①～脚内电路及相应外接元器件组成。IC701输入的视频信号经同步分离器和场同步分离器，分离出场同步脉冲，去触发场振荡器同步，使场振荡器产生与外来信号同步的场锯齿电压，从IC701⑦脚送出，经电容C704耦合，再送入IC701⑥脚内接的场输出级。被输出级放大的场脉冲经IC701③、⑤脚及R705、VR701、TH701、R706、 P702等送到场偏转线圈DY701（V），使场偏转线圈产生垂直方向偏转磁场，令显像管电子束作垂直方向扫描。电子束水平和垂直方向扫描的结果便使显像管产生扫描光栅。
IC701⑤脚输出的场脉冲通过R705、VR701、VR707等反馈回IC701①脚，调节VR701，即改变咬馈电压的人小，使场输出锯齿脉冲幅度相应变化，也就是改变了场扫描幅度，故VR701系场幅调整电位器。TH701是稳定场扫描幅度用的热敏电阻。
3．视频信号通道
来自亮度和色度处理电路的视频（亮度）信号通过P1505、J1504、P701和C707、R710等加到IC701。在内分为两路：一路加至同步分离器，前已述及；另一路经钳位放大后，经混合器混入行消隐和场消隐脉冲，然后由视频放大器放大后从IC701送出。视频信号经R730、C715等加至视放管Q703进行输出放大，放大后加至C722，由其耦合到显像管控制极G1，调制电子束的强弱，使屏幕出现与视频信号相应的画面。
4．字符显示电路
M7寻像器能显示“E----F”（电池电力状况）、“REC”（录像）、“INST”（插入）、“1／500”“1/1000”（高速快门指示）及时钟、日期、白平衡等字符。该功能主要由IC701（数据输入端）和（VD场推动脉冲输出端）、行激励脉冲输出端兼作HD行脉冲输出端，实际上IC701有盼ㄓ肏D输出端，但M7机没用）脚电路实现的。IC701、、过P701、J1504、P1505等分别与系统控制微处理器IC6001的相应引脚相连，在IC6001等电路输出数据和IC701输出VD、HD脉冲的共同作用下，完成在屏幕上显示各种字符的任务。
寻像器常见故障的检修
1．拆卸方法

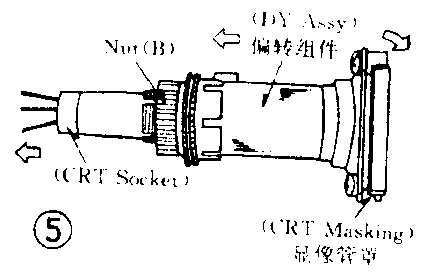

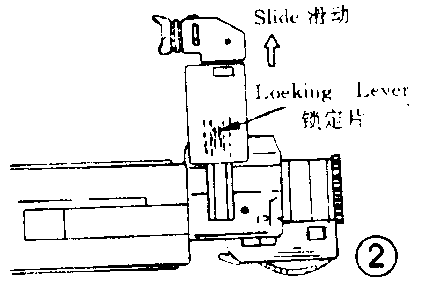

（1）拔出寻像器与主机间的插头。（2）如图2所示将寻像器向上拉到底。（3）将锁定塑片向下压，同时抽拉寻像器，即可卸出寻像器。（4）拧出寻像器底部2个螺丝，取下底盖，便可看到电路板及显像管等，见图3。（5）若需拆卸偏转线圈，可拉起显像管（图4），然后拧出螺栓B，便可取出偏转线圈（图5）。在拆装及检修寻像器时务必注意保护显像管，以免造成不必要的损失。主要是应避免摔跌及对管颈、管脚（管座）部位施加较大外力。此外，寻像器中装有光学反光镜及放大镜系统，拆装时镜片等容易被污染及移位，要切实注意防止；万一发生这两种情况，应在复装前纠正位置，污垢可用拭镜纸揩净。
2．常见故障检修

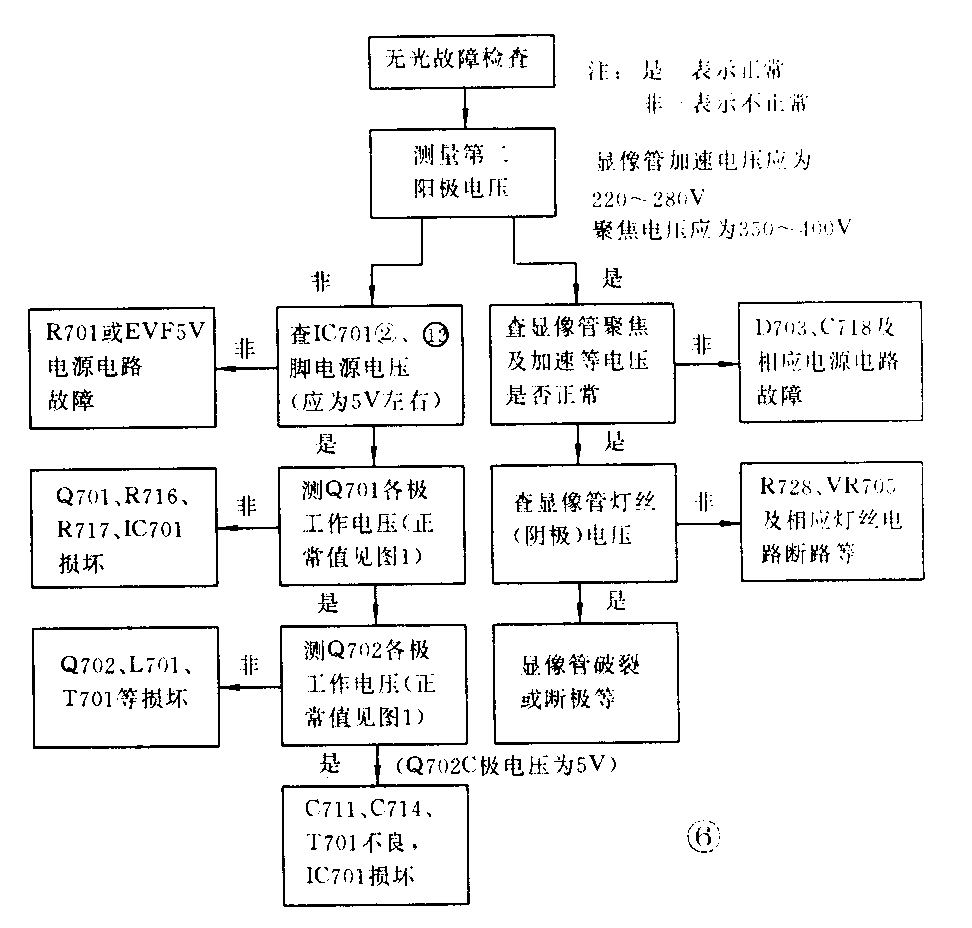

（1）无光 这种故障是指屏幕上完全无光。检修时若没发现显像管破裂及连接线断路等明显故障，可从检查显像管第二阳极高压是否正常入手，按图6所示的检修流程深入查找故障部位及元器件。维修实践表明，造成这种故障的较常见原因有：Q702损坏，D703或C718击穿，VR704或VR705损坏或调乱，L701断路及显像管损坏（多系人为致损）。其中行输出管Q702是微型片状三极管，主要电参数为：BV\(_{CBO}\)＝120V，ICM=0.5A，P\(_{CM}\)=1W。若发现Q702损坏但购不到原型号管子时，可用类似特性片状管代换；若用普通塑封管，可将其焊装在印制板上面（元件面），不然就无法装入。

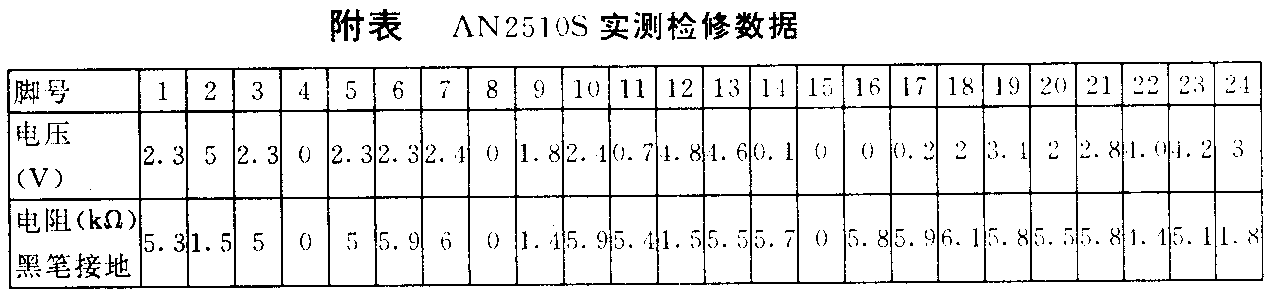

（2）一条水平光或场幅拉不开 场幅拉不开是指调VR701有作用，但场幅调至最大也远不能满足要求，通常场线性也明显变劣。检修这种故障，范围一般仅限于场扫描电路，主要是查IC701⑥、⑦、⑨、⑩、脚外接元件及IC701①～⑤脚内部电路是否损坏。通常可从测量IC701各脚电压入手检查，一般发生本故障时，IC701总有相关引脚电压偏离正常值；查出异常电压的引脚后，再查其外围元件及线路（重点是查短路及漏电），若外围元件及线路均无问题，便可判定IC701已坏。IC701各脚工作电压及在路电阻值见附表。
（3）无图像有正常光栅 这种故障的检修范围仅在视频通道内。检查时，可用改锥碰触IC701（亮度关暗些），若发现光栅闪动有干扰，可基本判断Q703视放级正常，故障在IC70l之前的电路中；若无干扰现象，表明视放级有问题，一般以Q703损坏或C717、C715、C722不良的可能性较大，如果故障在IC701之前电路中，可再顺着IC701反查视频信号输入电路，一般以C707、R710或插件开路及接触不良之可能性较大。
（4）行不同步或经常失步及扭曲 重点检查行频电位器VR702及行AFC滤波等元件C708、R713、C709及R712。
（5）光栅暗或太亮 调整VR705。
（6）图像模糊 重调VR704。（王德沅）
