1.有一个元件旁标有PTC字样(见图1),这是什么元件。

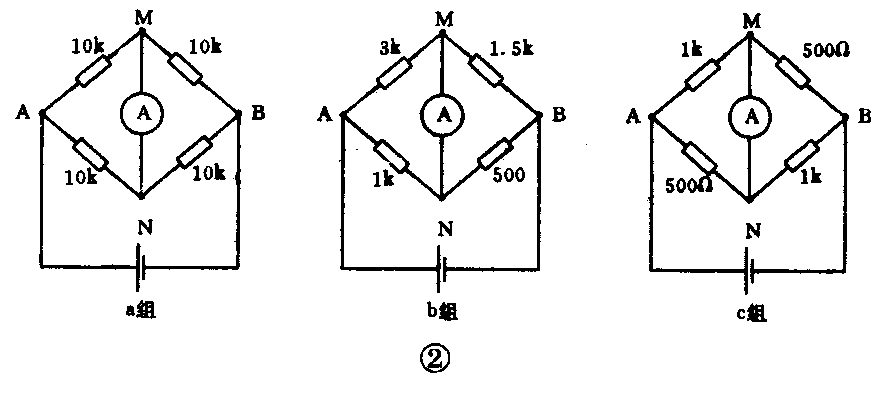

2.桥式电路应用很广,图2(a)(b)(c)三组电桥哪组不平衡?

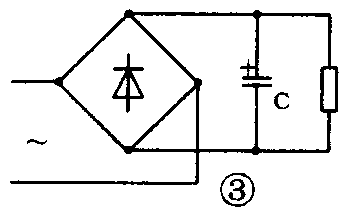

3.图3所示电路中,电容C的作用是什么?
4.在低频功放的输出级,常常要用到功率较大而阻值较小的无感电阻,应如何绕制?
5.电动剃须刀中如使用的是直流电机,请问电池装反后,电机如何转动?(朱纬琦)
答案
1．PTC是正温度系数热敏电阻的缩写。此元件的阻值随温度升高而急剧增大。
2. 图2中（c）组不平衡，N点电位高于M点电位，电表中有电流流动。
3．电容C起滤波作用。
4. 可按附图所示绕制，由于两组线圈的绕制方向相反，使电感量相互抵消，成为无感电阻。AA′、BB′两线连接时，应把A（头）与B（头）相连，然后把A′（尾）和B′（尾）分别作为电阻器的两端，无感电阻器就制成，总阻值为两根导线阻值之和。
5．电机反转。
