这是一种简易、多用、性能稳定的无线电子琴。它与调幅收音机配合具有多种用途，现介绍如下。
本琴具有变调功能。通过调节变调电位器，可得到各种音调，故它能奏出各种音调的乐曲。X2为外接扬声器插孔。插入扬声器时，工作电流从15mA增至50mA，电路进入“有线工作”状态。按下琴键，旋大音量，扬声器就可以播放乐曲，与一般电子琴无异。本琴的音色与单簧管相同。
拔出X2的扬声器插头，工作电流从50mA降至15mA，电路进入“无线工作”状态。此时，将几米之外的调幅收音机的电源接通，并把音量开至较大位置。接着，按下本琴的任意一个琴键，旋动无线电子琴的可变电容旋纽，至收音机中发出很响的琴声。若松开琴键，收音机便会很安静。旋动无线电子琴的音量电位器，可以任意改变收音机的音量。如音量电位器旋至最大位置，无线电子琴会出现过调幅现象，即收音机在很近距离时，整个波段都能收到琴声，但距离稍远就无声或声音断断续续。收音机的“选台”与音量均由无线电子琴来遥控，而不必来回调整收音机，所以本琴使用方便，并有很大的趣味性。
X1是话筒输入插孔，兼低频信号源输出插孔。从X1插入动圈话筒或各种扬声器、耳机，便构成了灵敏度很高的无线话筒。它可以检拾到十米远的一般响度的讲话声。由于一般调幅收音机均无拾音插座，故其用途单一。而用此无线话筒，可使收音机成为使用方便的扩音机。在扩音时，若停止讲话，按动琴键，电子琴可照样无线工作。扩音时的音量，由无线电子琴来遥控。如须扩大小型放声机的音量，可将正在发声的立体声耳机贴近话筒，或把输出的声频信号直接送入X1，利用收音机获得扩音效果。
用两台无线电子琴和两台调幅收音机，可以进行无线对讲，对讲时，甲乙两方将电子琴和收音机的音量都旋到较大位置。从X1插入话筒，将收音机的扬声器对准话筒。按下电子琴的任一琴键，旋动收音机的调谐旋纽，分别收寻对方的琴声信号。当收音机中发出“嗡……嗡……”的自激声时，证明双方均已收到了信号。松开琴键，控制好音量，使“嗡……嗡……”声消失后，就可以依靠无线电子琴和调幅收音机进行对讲了。由于对讲时不须开关转换，所以对讲就如电话那样方便。其可靠对讲距离为100米。如欲增大对讲距离，须将R6换成680Ω至1000Ω的电阻，并减少T1的圈数，使L1、L2各为5圈，这时发射频率升至十几MHz，然后把电源电压提高到12伏，这样可使对讲距离达到0.5公里。
当然，用无线电子琴与收音机也可构成遥控器，去遥控其它用电器，读者可以自己去研究。
做高低频信号源用时，低频信号从X1、X2均可引出，但X1为正弦信号，X2为梯形信号。有条件的话，用数字频率计给音调电位器绘出频率刻度，以便于读数。高频信号源的刻度，可以利用标准收音机来绘制。
笔者给工厂、学校、爱好者，装制了数台无线电子琴，均收到良好的效果。

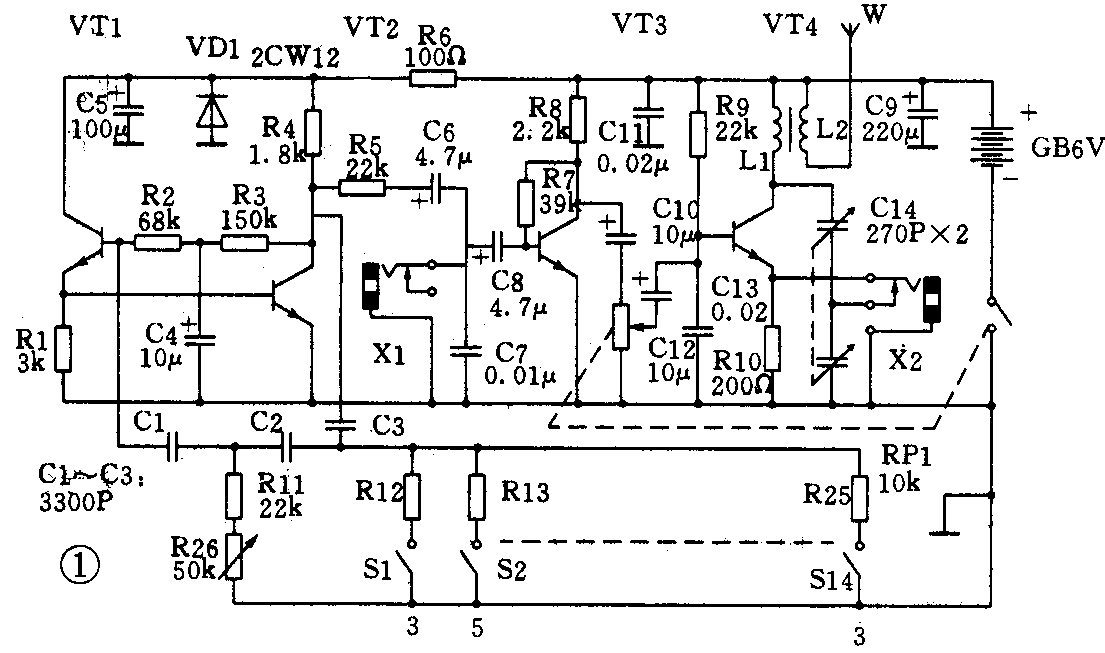

工作原理：VT1、VT2构成RC移相振荡器，VT1的作用是提高VT2的输入电阻，使振荡频率较稳定。正反馈通过RC支路将VT2集电极的交流电压移相180°而形成。振荡频率由音阶电阻R26来改变。调R26时能改变频率，但音阶不变，故能起到变调的作用。接通音阶电阻，在VT2集电极产生1.5V的音频信号，此信号经隔离电阻R5降压后，从X1输出或送至VT3放大。X1兼作话筒输入插孔。送至VT3放大时，因幅度较大，故VT3输出电压波形会削顶，使正弦信号变成梯形信号。此信号通过电位器RP1后，对VT4进行高频幅度调制或由VT4放大后，推动扬声器发声。VT4是共基极电容反馈振荡器。它的稳定度较高，波形较好。即使电源降至1.5V时，无线话筒仍能正常工作。调C14可使振荡频率在4～12MHz之间变化。高频信号由T1发射出去，天线为1～4米的软导线；近距使用时，可不接天线。从X2插入扬声器后，C14的动片与VT4的发射极断开，高额正反馈消除，高频停振。VT4转换成射极输出器，推动扬声器发声。因低阻扬声器与R10并联，使发射极电位下降，基极与发射极间偏压增大，故总电流由15mA增至50mA，以保证扬声器能获得较大的功率，按动琴键便可发声。
元件选择：VT1、VT2、VT3选用3DG（6、8、201、202）等，VT1、VT2的β≥100，VT3的β≥70。VT4选用3DG12，β≥70。VD1选用稳压值为4.5V的稳压二极管，如2CW21、2CW53等。L1和L2，用直径0.38毫米的漆包线，在直径为10毫米，长50毫米的短波磁棒上，各绕14圈即可。如欲工作在中波段，可用中周，中波振荡线圈或天线线圈代替之。

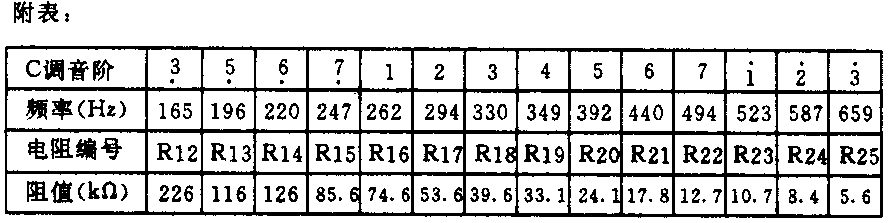

调试：本琴的调试比较简单。在L2的两端接一发光二极管时，应能正常发光。旋动可变电容C14，发光二极管的亮度会变化，如不熄灭，说明VT4已可靠地振荡。否则，需调整L1、L2在磁律上的位置，使之发亮。此时总电流一般为15mA。调音阶时，从X2插入扬声器，总电流增至50mA左右，且扬声器中无杂音。否则可旋动C14使杂音消失。调音阶时用10k电位器与适当电阻串连，调10k电位器使音阶准确，其阻值可参考附表。调整时仅凭耳朵听，就能获得比较满意的效果。调试好的音阶电阻须用固定电阻代替，以保证可靠性。如用数字频率计调，可将R26阻值绘出一张刻度图，以便于读数。

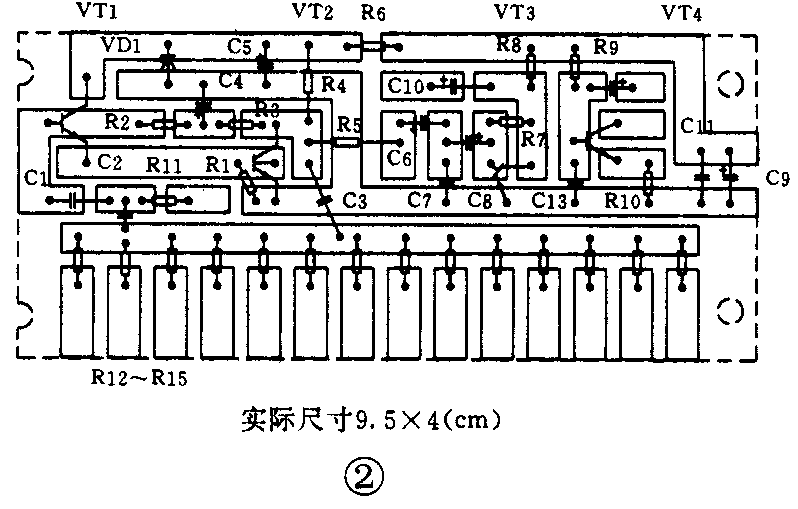

最后，制好琴键和机壳，一台方便实用的多用无线电子琴就产生了。（刘俊兴）
