通常，电冰箱温控器的档位调节，要求其压缩机的开、停机温差值约为3～4℃。以往的电子温控器，大多用两个传感元件实现定温开机，变温停机。这里介绍的电路是用一个传感元件实现温控档位变化，其动作温差按预先的调定值（温差可人为调定）不变。

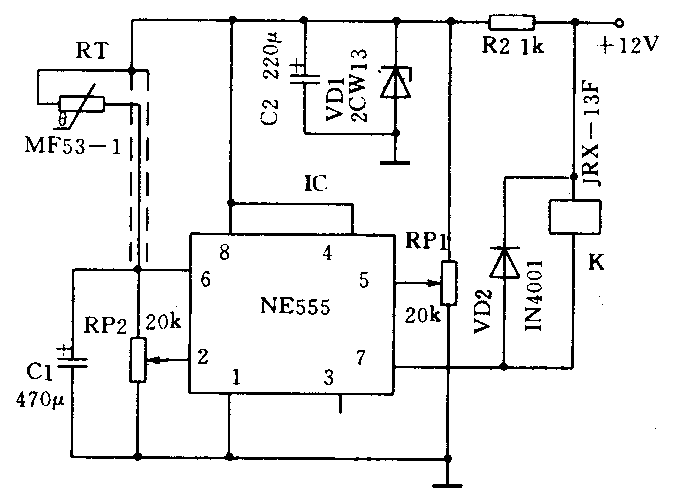

可调温度控制器的原理如下图所示。图中的IC为555时基电路，RP1为温控调节电位器，其滑臂电位V\(_{5}\)决定IC的触发电位Vz和阀电位V\(_{f}\)，且V5=V\(_{f}\)= 2Vz。RT为温度取样用的热敏电阻，当温度升高时，RT阻值减小，V\(_{6}\)升高，RP2（温差调节电位器）的滑臂电位V2升高，通常调RP2使V\(_{2}\)＞1／2V6。当V\(_{6}\)＜V5，V\(_{2}\)≥Vz时，IC保持原态，3、7脚为高电位，继电器K不动作，压缩机也不工作。仅当V\(_{6}\)≥Vf，V\(_{2}\)＞Vz时，IC翻转，3、7脚变为低电位，K吸合，压缩机得电工作，箱内开始降温。随着温度的降低，RT阻值增大，V\(_{6}\)、V2下降，直至V\(_{6}\)＜Vf，V\(_{2}\)≤Vz时，IC的3、7脚回到高电位，K释放，压缩机断电，冰箱停止降温。实践证明，调节RP2使V\(_{2}\)=1／2V6时，温差为零，而V\(_{2}\)=V6时温差最大，其值由热敏电阻的温度系数确定。
电路中的C1是为抗干扰而设，它可使V\(_{6}\)、V2瞬时稳定，以及继电器吸合稳定。采用R2、VD1、C2及IC的7脚至继电器的电路，可使干扰进一步减小。（尧进先）
