例1 故障现象：通电就开始倒带，按重放、快进、暂停、停止及出盒键，均可以显示相应符号标志，但不执行动作。十几秒后停机。

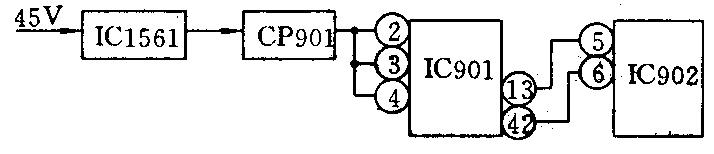

分析与检修：从现象分析是系统控制电路有问题。该机的主系统控制电路与微处理器集成在集成电路IC901内，IC901的各个操作指令来源于面板或遥控器上操作键的指令信号及状态信号的状态。能够显示相应的符号标志，说明键输入电路正常，IC901已收到相应指令，应检查状态信号是否正确。该机的各个状态信号是靠旋转开关转动时开关的通断来提供的，当通电后，无论按哪个操作键，该开关都不转动，这显然不正常。另外开关上的三角位置始终指在⑤即倒带状态，由此可见，此开关不转是问题的关键。该开关是靠加载电机的旋转而旋转，因此应查加载电机及电机驱动集成电路IC902（型号为XRA6209）。测IC902各脚电压，除④脚电压在1.3～3.6V（应是0.2V）之间变化外，其他各脚电压均正常。当外加14V电压到加载电机上，电机能转动，说明电机正常，故障是由于驱动电路IC902未输出驱动电压。造成此故障的原因有两方面（见下图）：一是IC902损坏。二是IC901未送出相应的指令信号。为区别原因，在按动重放、快进等键时，测IC902的⑤脚（加载指令输入），此脚有4.95V电压，这说明IC901已送出指令给IC902。无疑造成加载电机不转的原因是IC902损坏，更换此集成块后，故障消除。
小结：IC902受控于微处理器IC901，接受其发出的各种指令为加载电机提供驱动电压，控制加载电机正转或反转，实施机械加载并同时控制状态开关旋转。状态开关的每一位置，都为IC901提供特定的信号，当此开关在倒带位置时，则IC901就接收此状态信号并作出相应的指令输出，这就是通电后只倒带不实施其他操作的原因。
例2 故障现象：通电后，各操作键失灵，显示屏无符号显示。
分析与检修：遇到全无故障时应首先查开关电源部分，测查电源PG892输出的各种电压。检测证实均正常，排除了电源原因，然后查系统控制集成块IC901是否工作、测其供电端②、③、④脚电压，发现仅为2V（应4.8V），说明IC901没有正常工作。为区别故障部位，将②、③、④脚与外连线分离，测外来电压近于零伏，说明故障在其5V供电路。顺这供电电路查寻，发现“后插孔电路”中的保护电路IC1561（400mA）损坏，因无此件，暂用一个500mA保险丝代替，故障消除。
小结：由于IC1561损坏，使送往系统电路IC901及显示屏、键输入电路的工作电压失常，造成操作键失灵及无字符显示。(陈克军)
