例1：故障现象为图像模糊并且拖尾严重，但伴音及光栅良好。
分析与检修：根据故障现象很像是聚焦不良和有关视频电路有问题。

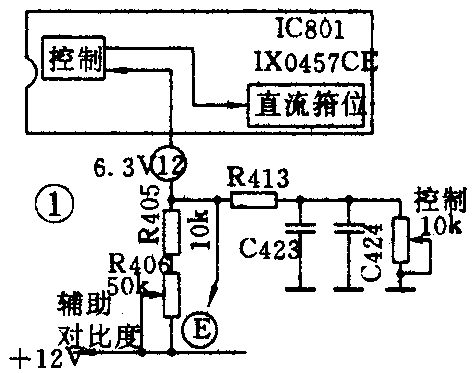

开机检查未发现显像管管座有受潮和放电现象，测得聚焦电压正常，试调聚焦电位器，电压能在正常范围内变化，但故障现象变化不明显，说明该故障不是因聚焦不良而造成。根据图像有关拖尾的特点，应着重检查视频有关电路是否正常，测得视放输出级各极电位均正常，但发现 IC801（IX0457CE）的脚电位稍偏高。正常值为6.3V，有关电路如图1所示。调节辅助对比度可调电阻R406，脚电位基本上没有变化。检查R405及R406的阻值均正常。因此，可初步确定调节R406不起作用的原因是印制电路板存在严重漏电，检测R405对12V电源端的绝缘电阻，已接近于零（数十欧姆），用小刀将该点漏电严重的绝缘处的阻焊膜刮去，待露出纤维后用电吹风烘烤，使绝缘电阻恢复，通电开机，故障排除。
从这例故障可看出故障原因是由于加在脚的控制电位偏高，造成IC801内部直流钳位器失控，而引起信号增益过强所致。
例2：故障现象为行幅偏小，光栅较暗，彩色偏淡。
检修与分析：根据故障现象可初步判断是该机的行激励级工作失常。因此，先检查行推动管的工作状态。有关电路如图2所示。测得该级Q601的C极电位正常，b极电位偏低（正常值为0.6V）。由于测得IC501的⑩脚电位正常，波形幅度也正常，因此，怀疑是行推动管Q601的放大倍数下降而造成激励信号不足。焊下Q601测得其性能均良好，所以怀疑电阻R608（470Ω）变质，经检查发现该电阻的阻值已增加至近5kΩ，并发现电阻引线帽一端有一细微裂缝。更换该电阻后，电视机恢复正常，说明行激励信号不足的原因是因R608阻值太大，而使加在Q601的b极信号偏小所致。（唐广徽）
