水平清晰度主要取决于亮度信号的特性。大屏幕电视都毫不例外地在视频部分对亮度信号进行加工，使其过渡边缘变徒，产生“勾边”效果，以提高图像的实看清晰度。以前采用的二次微分方法，破坏了信号的相频特性，使图像显得生硬，而且不能根据图像内容改变“勾边”效果。松下“画王”电视的新水平清晰度电路为复数电路，对不同的图像内容进行不同的校正：对于大的振幅，添加的是幅宽窄的校正信号，使校正效果明显；对于小的振幅，校正信号的大小按照细节图形量而变，从而得到细腻的图像。新水平清晰度校正电路方框图如图1所示（在图1至图10中的①②…点，是指集成电路AN5342K的各引出脚。该集成电路是松下公司专为高清晰度彩色电视开发的，具有孔阑补偿作用）。下面对各部分工作原理分别加以说明：
一、边缘校正电路：

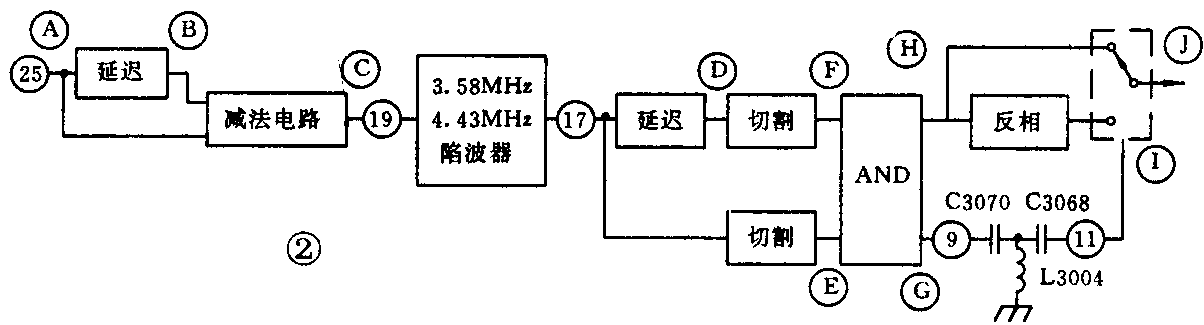

它的作用是校正亮度信号（以下简称Y信号）的大振幅信号。校正结果是使其上升沿和下降沿变徒，且不影响相位—频率特性。边缘校正电路的方框图和波形图见图2和图3。
假如输入一个如图3示的Y信号，通过延迟电路变为B，再由减法电路变成 =17再经切割电路除去低电平成份变成而后馈至“与”（AND）电路。
另一方面，波形 通过延迟变成再经过切割电路变成也馈经“与”（AND）电路。
AND电路产生波形逻辑“与”，全波整流结果。AND电路之后的微分电路把成此波形做为开关电路的切换电压，以使前沿和后沿波形极性反转。
波形其反相波形也加至开关电路。切换后输出示的校正波形。这样，输入的Y信号边缘校正电路后，变成如示的波形，其前后沿变徒，使图像轮廓变得清晰。
二、细节校正电路：

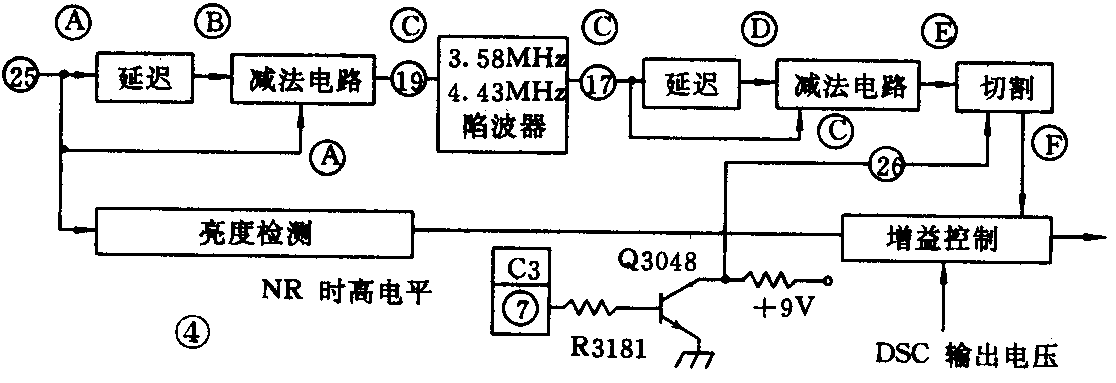

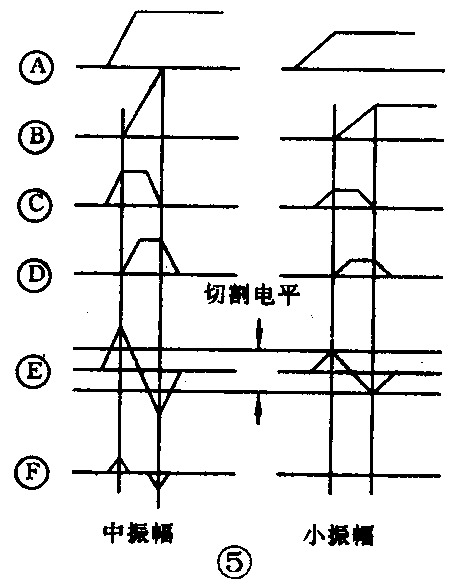

Y信号延迟后变成经减法电路变成 =17 的延迟，经减法电路变成19 。为校正波形，其低振幅分量在切割电路中被截去，变成
增益控制电路根据DSC（动态清晰度控制）电压和亮度检测电压控制形的振幅。要取得好的DSC效应（如清楚的面部表情），荧光屏需要高的平均亮度，为此专门设有亮度检测电路。
为了避免小振幅时校正量过大而增加噪声，这时NR（降噪）电路使Q3048输出高电平，加宽切割电平范围，使波形乎不含噪声分量。
三、DSC电路：

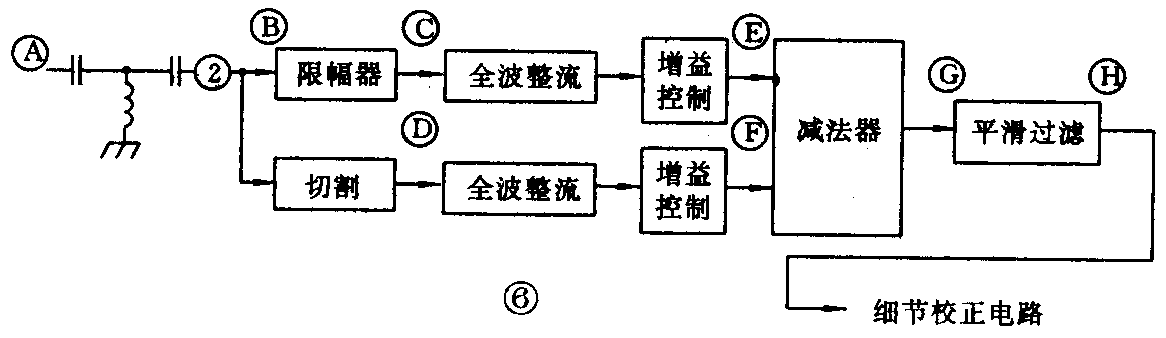

DSC电路检测图像的细节，并相应输出一个直流控制电压，加至细节校正电路内的增益控制电路，进而加强VM（速度调制电路），使细节部分的锐度增强。

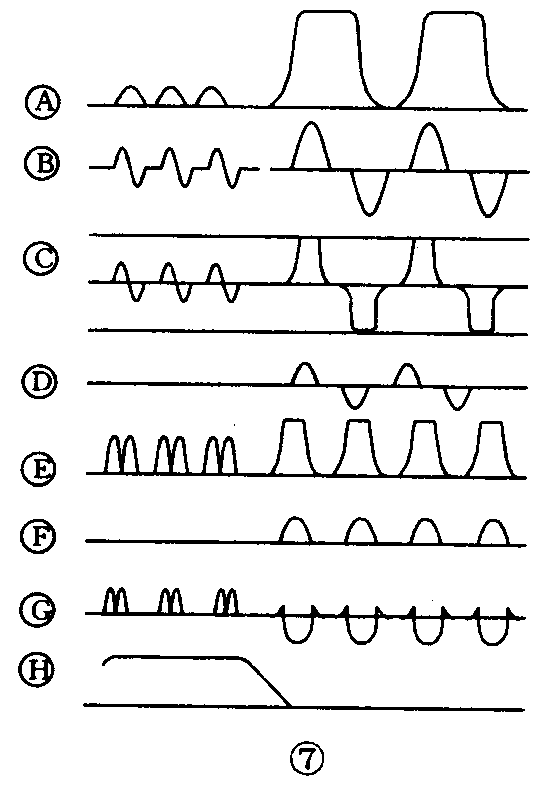

Y信号过高通滤波器变换成仅含高频成份的波形加至限幅器，变成 。切割电路使波形有超过某一固定振幅的部分才能输出，变成然后， 和各自的全波整流器处理成在下一级的减法器上得到1820再平滑滤波，可得到输入信号的小振幅和大振幅成份具有不同电平的电压，如示。
四、VM电路：

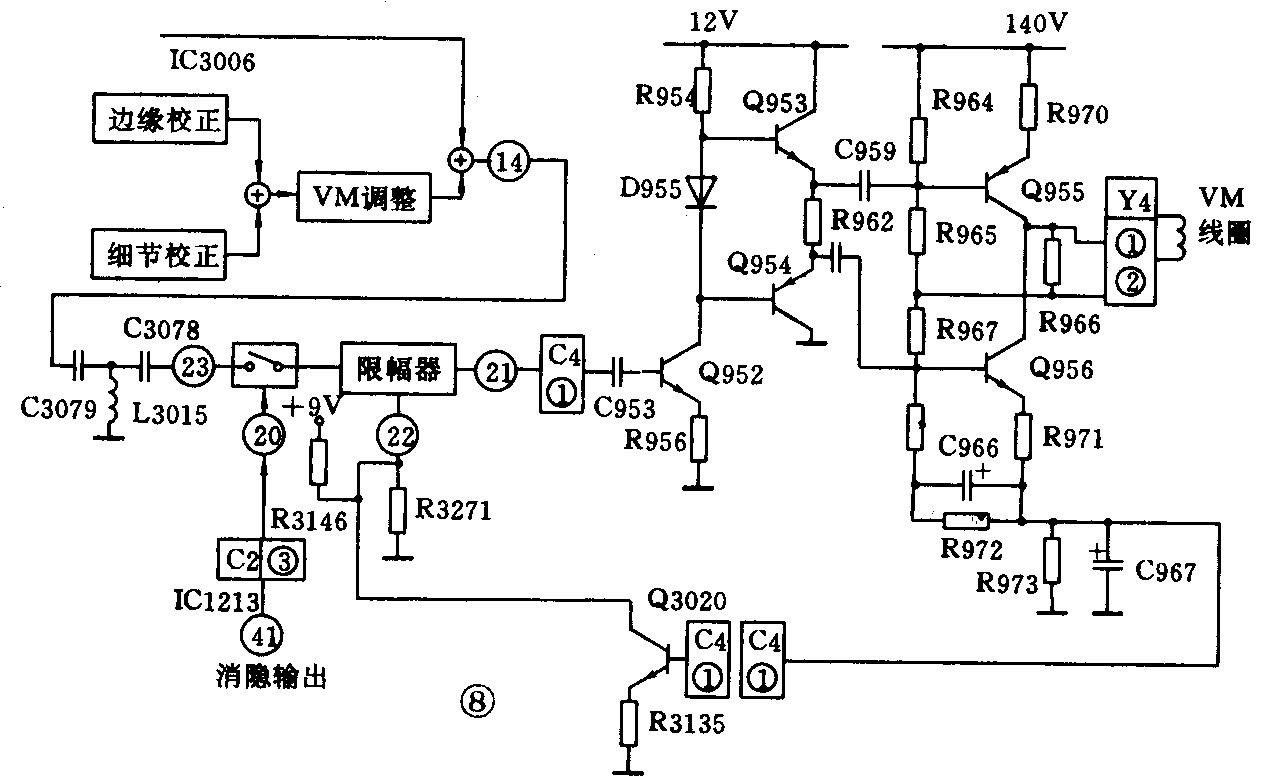

VM是Velocity Modulation的缩写，即速度调制，作用是使电子束行扫描速度按照视频信号幅度不同而加速或减速。图像亮度越高，鲜明度提高的效果越明显，而不至于像通常的补偿电路那样，在高亮度区出现像散现象。VM还使Y信号的前后沿在时间上压缩。其方框图、波形图见图8和图9。
加给VM电路的是边缘校正和细节校正相加后的信号经调整后与原输入信号Y相混合，其低频成份被C3079、C3078、L3015滤除。
为了防止VM信号在高亮度时使荧光粉激活出现像散，IC1213脚处有一个消隐脉冲，受其控制，在超过一定幅度时，IC3006的的开关断开，VM不起作用。

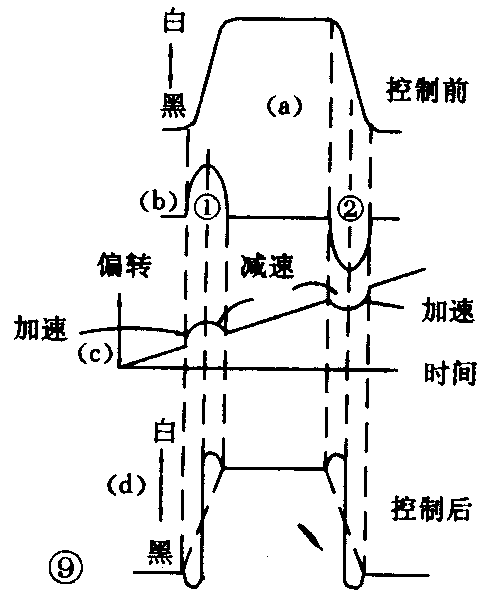

限幅器电路的作用是限制VM信号的大小，当VM信号过大时，由于负反馈作用，馈至IC3006的电压会降低，从而减小VM幅度。如图9（b）所示的脉冲从IC3006输出。在Y信号上升沿，得到（b）①处的波形，它将使Q954、Q955导通，从端子Y4①来的电流通过VM线圈流到Y4①。同理在（b）②处，Q953和Q956导通，电流反向流动。
上述两股电流和正常行扫描锯齿波叠加成图9（c），它将在①和②处改变原来的匀速扫描，使偏转加速或减速，荧光屏在加速期变黑，在减速期变白。（彭汉杰）
