具有中波、短波、调频及电视伴音接收功能的多波段收音机很受人们的欢迎。此种收音机携带方便、价格低廉。它除了能收听一般的调频、调幅（包括短波）电台外，还能收听1～12频道的电视伴音，这给广大学习电视教育课程的同志带来了方便，尤其为外出的同志坚持听课创造了条件。
电视伴音收音机的关键电路采用日本索尼公司CXA1019单片集成电路，它的电路接法与普通收音机的接法基本相同，主要区别在于集成电路的7脚（FM OSC）及9脚（FM RF）接法不同，其它管脚连接参照日本索尼公司推荐的电路，这里不再叙述。

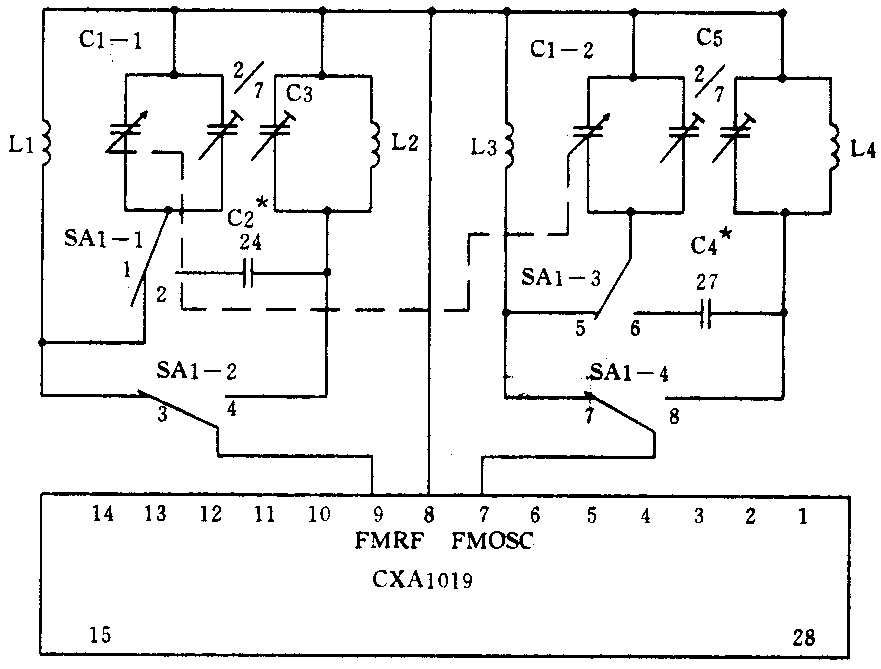

附图为此种收音机中电视伴音接收部分的电路，下面简单介绍电路特点。
图中C1－1、C1－2是四连电容器的两个调频连，由于1频道到5频道电视伴音载频依次为56.25MHz、64.25MHz、72.25MHz、83.75MHz、91.75MHz，6频道到12频道伴音载频分别为：174.75MHz、182.75MHz、190.75MHz、198.75MHz、206.75MHz、214.75MHz、222.75MHz，因此，在设计时把1～5频道5FM（87～108）MHz调频段划分为一个波段，称之为TV1，其覆盖范围为55.5MHz～108MHz，6～12频道则划分成另一个波段，称之为TV2，其覆盖范围为174MHz～224MHz，这两个波段的覆盖范围都比较宽，所以四连电容器中，调频连的容量必需是40p×2，而普通的调频双连的容量仅为20p×2。L1、L2、L3、L4是采用QZφ0.5的漆包线绕制的空心电感,但它们的孔径圈数，绕向各不相同。L1、L3线圈是在直径为5mm的圆柱上分别绕5.5圈和4.5圈。L2、L4线圈是在直径为3mm的圆柱上分别绕2.5圈和1.5圈。
电路图中SA1是一个4刀两位的拨动开关，它是用来转换TV1和TV2两个波段的。SA1－1、SA1—2、SA1—3、SA1—4是SA1的4个刀，图中所标开关上刀的位置是在左边那位上，即置于TV1波段上。此时调频输入连C1-1通过SA1-1与L1相接，再经过SA1—2与CXA1019的9脚相连，组成TV1的高放输入回路。同时调频振荡连C1－2通过SA1－3与电感L3相连，再经过SA1—4与CXA1019电路的7脚相连，组成TV1的振荡回路。同理当SA1拨向右边，就组成TV2的输入回路和振荡回路。
TV2波段载频频率较高，频率易受温度、元器件质量、人体感应等诸多因素变化的影响。所以要求C2、C4容量误差小，高频损耗小。C3、C5两个瓷介微调电容的高频损耗亦要小，并且要求拨动开关SA1分布电容和接触电阻要小，在设计印制板时尽量做到就近接地，要求振荡回路与输入回路尽量分开。另外，对组成TV2收音电路有关的元器件进行温度补偿，并在这些元器件周围采用屏蔽板加以屏蔽。在选择印制板的材料时也不能与普通收音机一样采用酚醛环氧板，而是要用玻璃纸环氧板，否则将直接影响TV2波段的覆盖范围和接收灵敏度。（胡玲丽）
