常规接法的555无稳态多谐振荡器，在国内外有关书刊中早有介绍，其应用面较广，约有数十种基本电路(详见有关书籍和本刊1991年第6、7期555电路讲座）。本文提出的“特殊接法”得到了与“常规接法”不同的效果，而且在开发电子产品中更有其独特的优点。

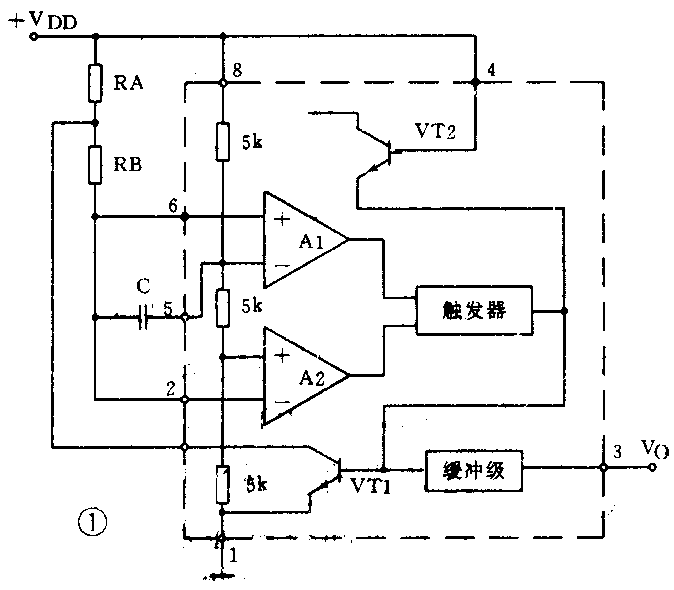

电路如图1所示，所谓特殊接法仅仅是改变了电容C的接法。如按常规接法，则电容C是跨接在555的2、6脚和地之间的；而图中的C却是跨接在2、6脚和5脚之间，同时将5脚上接地的0.01μF电容去掉。这样，加上 V\(_{DD}\)电压后，由于电容器C的端电压不会突变，即VC=0，2、6脚电位与5脚相等为2／3V\(_{DD}\)，故3脚输出呈低电平“0”，这时555内部放电管导通，电容C通过RB和内部放电管充电（实为2、6脚电位下降），至2、6脚电位为1／3VDD时，3脚呈高电平“1”，同时555内部放电管截止，C通过RA和RB放电（实为2、6脚电位回升），至2、6脚电位为2／3V\(_{DD}\)时，输出端再次呈低电平“0”，这样完成一个振荡周期，上述过程将反复进行形成振荡。这里电容C的端电压VC只是在0和1／3V\(_{DD}\)之间变化，即当2、6脚电位为2／3VDD时V\(_{C}\)=0；当 2、6脚电位为1／3VDD时 V\(_{C}\)=1／3VDD，因为5脚的电位始终为2／3V\(_{DD}\)。

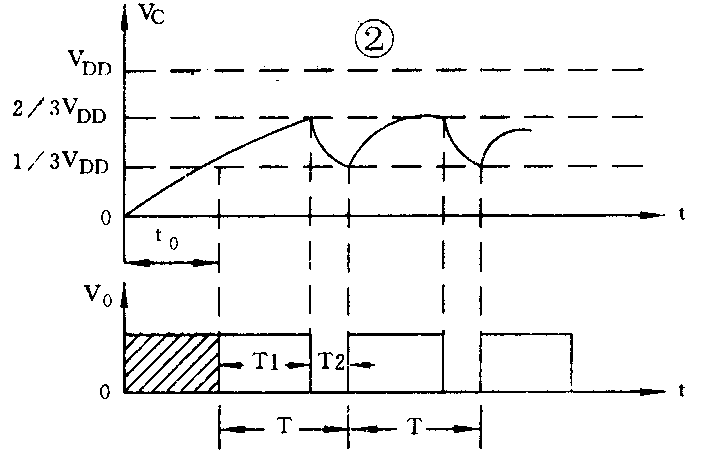

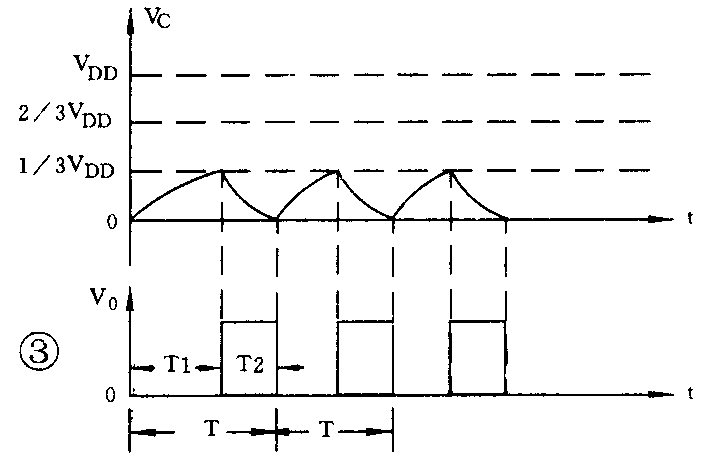

图2为“常规接法”电路的输出波形图；图3为“特殊接法”电路输出波形图。从波形比较可知：1．相位正好相反；2．图3改善了初始波形，由于不再存在t\(_{0}\)，故一开始就得到完整周期（或精确的振荡频率）。

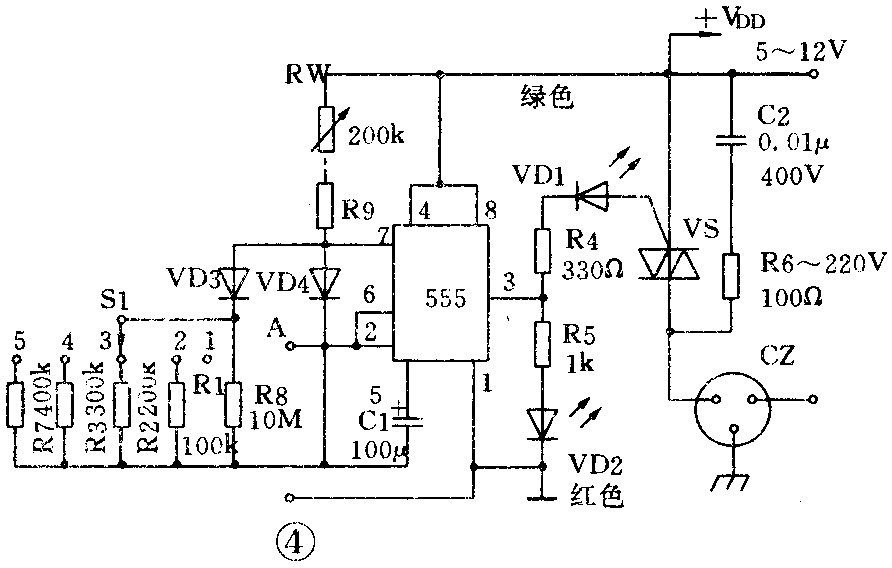

图4为一种家电多用控制器，实际上也就是“特殊接法”的充放电时间独立可调的振荡器，其工作原理不再赘述。凡“常规接法”的这类控制器，过去在有关刊物上发表的已够多了，而图4的优点是：1．双向可控硅可以采用四种触发形式中较好的“Ⅲ”形式（见本刊1986年第7期“一种双向控制开关”一文），由于负信号触发所需的触发电压和电流比较小，工作比较可靠，不会产生射频干扰。加上555电路最大可提供200mA的反向触发电流，故图中凡1A至25A以上的双向可控硅均可被触发工作。而且电路一通电可控硅立即导通，即被控家电的启动机制不可能落在断电上。这里顺便提一下:本刊1990年第10期中“长城牌落地扇电子选时电路的改时”一文，属常规接法的555无稳电路，该图中将继电器接在3脚和电源正端，则通电后继电器不会马上吸合，即电扇将处在断电机制上而延时起动。改进后的固态继电器接法虽正确，但该图中的二极管VD1和VD2不妨去掉。该图在选入新出版的《555集成电路应用800例》一书时仍未更正。2．图4便于附加控制信号，如将图5的光电耦合器接入图4，当合上S2时可控硅将立刻截止，电路停振，而断开S2后电路又能恢复工作。也就是说只要在2、6脚和地之间引入开关信号，就可控制电路工作与否，这一点很有用处，如过去电熨斗、电热毯因忘关电源而引起火灾的事时有发生，至今仍是令人困忧的问题，而本电路只要在AB端附加一个微型双金属（或记忆合金）热敏开关（常开型）即可，一旦超温将自动切断电源。3．图4在必要时可实现微型化，当用作控温时（通断比控制），可直接将电路安装在电烙铁、电熨斗或电热毯的手柄中，其中微调电阻RW和R9将断电时间固定在10～15秒左右，而通电时间用一个微型拨动开关(1×3或1×5，也可用琴键开关），作三温或多温控制。由于采用并联法改变阻值，故拨动S1时不会使电路停振。当S1置1位置时因R8阻值很大，通电时间极长，相当于受控电器直接接电源，而其余各档可按需要设计（t=0.693RC）。如S1采用2×3开关，则也可做成通断电时间同时改变，此外由于S1切换的为高阻信号，故对其触点容量和接触电阻等要求不高。其中LED1和LED2分别作通断电显示。
RW加R9不宜小于10kΩ，当C1为电解电容器时必须将正极接555的5脚。直流低压供电可用电阻或电容降压，再经整流和简单滤波稳压后提供，该电路对电源的稳定度要求不高。有时为缩小体积可采用6V左右电压，以便选用小体积电解电容。当负载为纯电阻时C2和R6也可去掉。（孙觉民）
