故障现象：有电源及功能显示，不能播放。

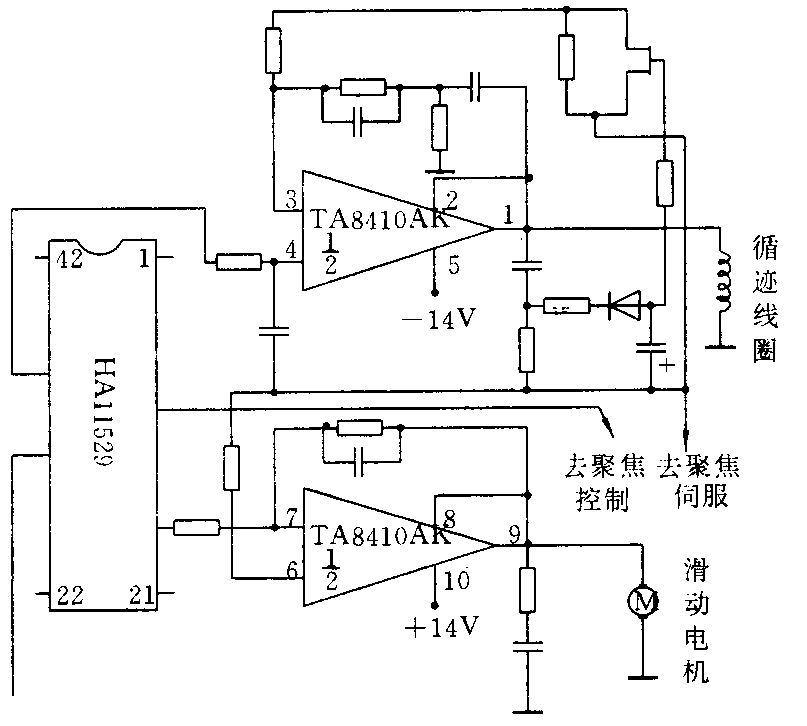

分析与检修：该机是全能视盘播放机（CD、CDV、LD三用机型），并有数码回声，卡拉OK升降调，消歌声及20个单键选曲功能。据机主称该机使用半年来一直较好，只是近段时间选曲功能不灵，有时很长时间选不出，乃直停机，近日干脆罢唱罢映。检修方法：打开机盖，即闻到焦味，逐一检查；4只保险管未熔断，各组电源输出端没有短路，通电观察，不见冒烟和高热元件，再继续带电察看，激光头（光学信号检拾器）不作径向搜寻检索，激光头物镜没有红蓝激光射出，亦不上下运动（聚焦搜索），但注意到通电后即按播放键或数字选曲键时功能显示屏有相应指示，说明CPU控制中心基本正常，故障范围在电源。由于没有图纸资料，只得先顺藤摸瓜，按照印制板实物描绘出CLD－1580K机FTS电路局部简图，见附图。该机电源较简单故略去未画出。
从图中看出，电源、控制驱动终端任一环节异常均会引起上述故障。首先查电源，±5V正常，双9V交流有输出，±14V无输出，后者是伺服驱动部分的动力源。进一步确诊硅整流桥S2VB烧坏，此时接于整流桥前的3A保险丝却未断（此保险管是延迟熔断型）。找不到原型号硅桥，用大于3A的硅玻封二极管代之，±14V电源正常。试按OPEN/CLOSE键，视盘能进出自如。此时装视盘片播放，主轴电机（视盘电机）及跟踪循迹电机仍不动作。拔下主轴电机跟踪电机插头，用3V直流电接通试验，电机运转，排除了电机损坏的可能性。测量驱动集成块，有供电而电机两端无电压，此伺服系统是闭环系统，这既有控制电路的问题，也有IC本身损坏的可能，最后证实是驱动集成块TA8410AK烧坏，造成跟踪循迹电机和循迹线圈不工作。此IC是东芝公司的新型驱动集成块，塑封单排10脚。这种集成块在国内很难购到。在购不到原机集成块的情况下，可考虑用代换方法。认真分析电路原理，可知 TA8410AK是双功率驱动器，其负载是滑动伺服电机和循迹线圈，代换是有可能的。经过反复挑选和试验，用两只单功放集成电路TDA2030A进行代换获得成功。
具体做法：拆下已坏的TA8410AK，将两块TDA2030A各自的①、②脚分别接入原IC的③、④脚和⑦、⑥脚，两个④脚分别接入原IC的①、②脚和⑧、⑨两脚，TDA2030A的⑤脚接原IC的⑩脚，③脚接原IC的⑤脚即成。代换用的TDA2030A一定要选质量可靠的正宗货，谨防假冒品作祟！注意原IC（TA8410AK）上方还有块电路板，所以应将代入的TDA2030A引脚折弯或剪短，以免触及上方电路板造成新故障。检查无误后通电观察：只见激光头轻松地作径向移动，物镜上下运动并射出红蓝激光，大喜过望，遂装上视盘，按插放键（PLAY），功能显示窗LD、CDV、CD闪烁数秒后变为LD显示，随即主轴电机转动，在有NTSC制式的电视机上监视，图像鲜亮艳丽，立体伴音悦耳动听，前后选曲灵敏快捷。
注意事项：激光视盘放映机以激光从视盘片上读取信息，是非接触方式，跟踪循迹和聚焦伺服误差都小于2微米，要求极高，若没有绝对把握和必要切忌调动激光头及电路板上的可调元件。（文凯）
