一、读图种类

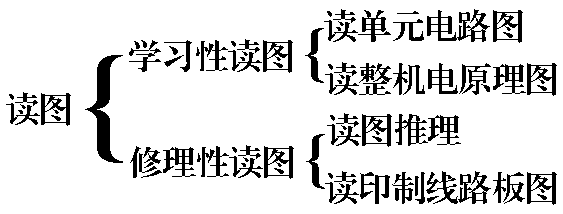

根据读图目的可将读图分成下列几种：
学习性读图的目的是为了学习机器电子线路的工作原理，修理性读图是在修理过程中的读图。两种读图的目的不同，其读图的方式、侧重点也不同。学习性读图要求全面、系统地看懂电原理图，掌握电路的工作原理。修理性读图是针对性的读图，它是带着问题进行读图，往往是局部性、深层次的读图。在全面掌握了电路工作原理之后才能谈得上进行修理性读图。对初学者而言，读图的次序为读整机电原理图方框图→读单元电路图→读整机电原理图→修理性读图。
二、单元电路学习方法
单元电路的种类很多，有放大器电路、控制器电路、功能电路、振荡器电路等等，不同的单元电路其读图的方式和内容、侧重面是有所不同的，但读图的基本内容是一样的，共有三项：一是直流电路；二是交流电路；三是元器件的作用分析。对于无源电路由于无直流电压，故没有直流电路分析这一项内容。
（1）放大器电路是一个主要的单元电路，但从读图难度上讲并不困难，阅读放大器电路主要包括直流和交流电路、信号处理电路、元器件作用4部分。直流电路主要是偏置电路，即直流工作电压通往管子各电极的电路。读交流电路主要是找出放大器的输入和输出端，了解信号的来路和去路，看出信号的传输途径，知道信号在哪个环节存在衰减（为什么要衰减），在哪里得到了放大（是电压还是电流放大，还是电压、电流双重放大）。在分析负反馈放大器时，还要分析信号的相位和反馈网络。阅读信号处理电路时主要了解对信号的补偿作用，如提升低频或衰减高频等。最后，分析各元器件在电路中所起的作用，这些元器件有的是直流电路中用来保证放大器正常工作的，有的是交流电路中的用来耦合信号的，有的是起补偿作用的等。除分析元器件所起的作用外，还要分析各元器件出现开路、短路现象及性能变劣时对电路正常工作的影响，对电路中测试点电压值大小的影响，导致什么样的故障等。
（2）控制器电路是读图中的一个难点。读图时应先了解该电路所起的作用，如是音量控制器电路还是响度控制器电路，这对分析电路工作原理有用。控制器电路有的是有源的，即存在放大环节，此时选读它的直流电路。无源控制器电路中是没有直流电路的。控制器电路中往往设有控制用的电位器，分析电路时以电位器动片滑到两端时情况来分析电路对信号的控制过程。有些控制电路是自动的，如ALC电路。这类自动控制电路是没有电位器的，整个电路是环路结构，即从放大器输出端取出一部分信号通过控制网络，来控制放大器输入端的信号大小。分析这类电路时，以信号增大、减小变化为假设情况，分析相应电路的变化和控制过程。
（3）功能电路是单元电路中的又一个难点。在读图时，先了解电路具有什么功能，这样才能有的放矢地分析电路的工作原理。功能电路大多是有源的，故要先分析其直流电路。然后先看懂功能电路的方框图，根据方框图去一步步分析具体电路。
（4）振荡器电路分析主要应抓住这么几点：一是正反馈过程，主要是反馈信号的相位分析；二是选频网络分析，一般是一个LC并联谐振网络，找出谐振电感和各谐振电容即可；三是直流电路分析，振荡器一般有放大环节；四是振荡器输出信号传输通路分析，对于起振和稳幅原理也要了解。
录音机中的单元电路较多，而且同功能不同电路结构的单元电路也很多，如ALC电路就多达6～7种，这给全面了解单元电路的工作原理增加了难度。

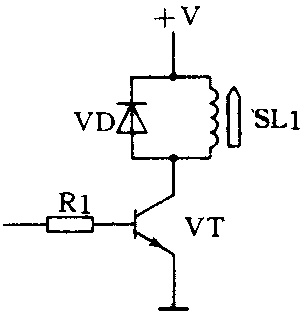

在分析单元电路工作原理时，不要死记硬背，要有理解的记忆，要记住分析方法。以如图所示电路为例介绍电路分析时的理解方法。图中，VD是用来保护驱动管VT的，防止VT断路时SL1产生的反电动势击穿VT管。VD的保护动作过程不必硬背，可以这样记忆“在VT导通时流过SL1的电流为从上而下，在断电后，电感SL1中的电流不能突变，产生一个感应电动势W维持SL1中的电流。根据这一点可知该感应电动势在SL1上的极性为下“＋”上“－”，这样，这感应电动势对VD而言来正向偏置，使VD号通。VD导通后内阻很小，使感应电动势不能加到VT上，从而达到保护VT的目的。
一般书刊上在介绍单元电路工作原理时，已将单元电路从整机电原理图中整理出来，并进行了规范化绘制，电路图比较清楚（没有其他电路中元器件的干扰），读图相对而言要简单些。而在整机电原理图中，元器件星罗棋布，连线纵横交错，单元电路中的某个元器件可能画在远离这一单元电路的位置上，造成读图的不方便。所以，在读懂书中的单元电路后，应在整机电原理图中再读一次，以适应在整机电原理图中的单元电路分析，因为最终的读图能力表现为阅读整机电原理图。
三、电容容量参数对读图的提示作用
电路中所用电容的数量仅次于电阻，有些情况下可借助于电路图中电容器的容量标注值来帮助读图。对于音频放大器电路而言，各种作用的电容器的容量具有下列一些普遍规律：
（1）耦合电容的容量一般取1～10μF，且前级耦合电容的容量小于后级的。OTL功放电路输出耦合电容时容量不小于470μF。
（2）发射极旁路电容的容量为22μF或47μF。退耦电容的容量为100μF或220μF。
（3）滤波电容的容量不小于1000μF，但电子滤波管基极滤波电容不大，一般为100μF～220μF，高频滤波电容为0.01μF。
（4）用于防止放大器高频自激时电容有两种:一是几百微微法，二是几千微微法。
四、读收音电路的几点提示
收音电路按信号频率划分有高频、中频、低频电路三部分。
(1）在高频、中频电路中，由于信号频率高（远高于音频信号），所以耦合电容、退耦和旁路电容量值均较小，为0.01μF左右。
（2）高频和中频电路中调谐网络较多，这在音频电路中是没有的。
（3)收音电路时难点在鉴频电路和立体声解码器电路部分。
（4）收音通道中的低放电路与放音通道中的低放电路共用，这部分电路可放在放音电路中分析。（胡斌）
