《无线电》杂志上已介绍过多种密码控制器电路，为了使这一新技术能成为一个完整的电子密码锁产品，并使产品走向市场和实现大批量生产，本文介绍一种开合器机构以供生产厂家参考。该机构与密码控制器相匹配以构成保密、安全、可靠的电子密码锁，因此该产品可用在重要的场合。下面以仓库门为例来介绍这种配套机构。
本开合器是由稳压电源、蓄电池、开锁电路、电机、齿轮、齿条门栓、弹簧等组成。

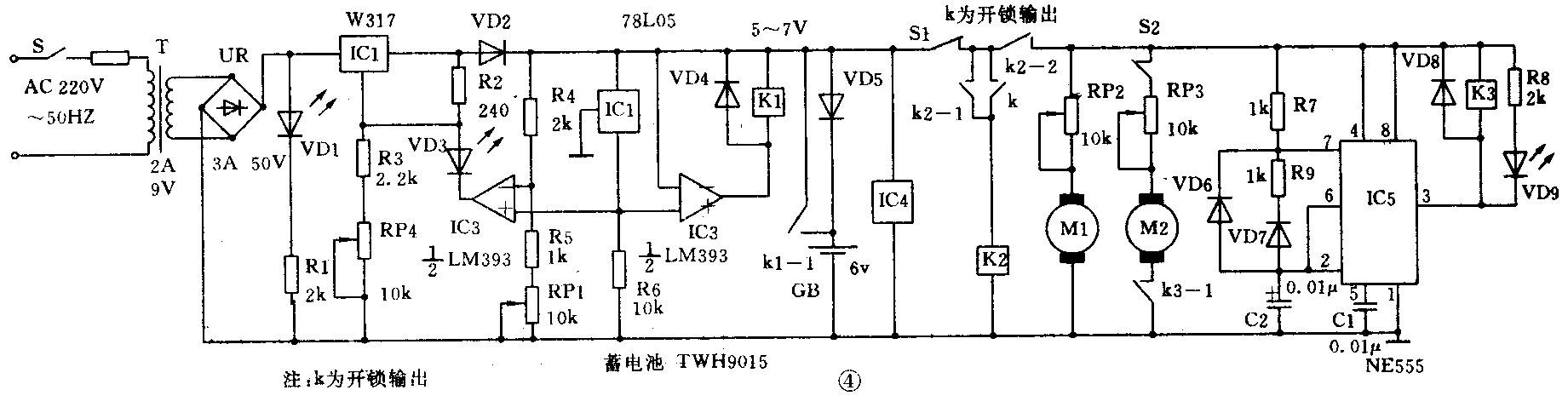

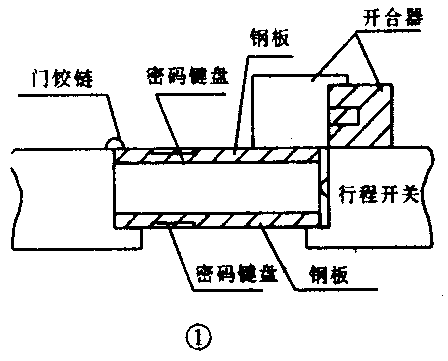

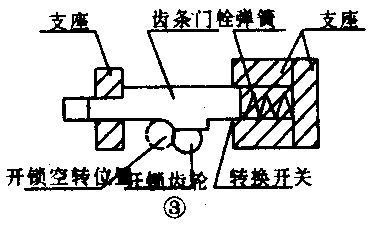

工作原理如下：门未开时，如图1行程开关S1被压处于闭合状态（即保持接通）。当输入正确的密码时，如图4所示，K有2秒钟的开锁脉冲输出，继电器K2得电自锁、主电机M1开始运转（一旦主电机出故障不能转动，即齿条门栓在预定的时间内未碰转换开关S2，则备用电机M2投入工作，同时VD9亮提醒主人检修或更换主电机）。如图2所示：电机主齿轮带动减速齿轮运动，减速齿轮带动开锁齿轮运动，开锁齿轮带动齿条门栓运动，到位后齿轮已运转到齿条无齿区开始空转，当主人把门打开离开门框时行程开关S1弹复回位至常开状态，使所有执行机构电源断电，此时电机停转，如图3所示弹簧回位使齿条门栓恢复至关门状态。关门时如图3所示，首先齿条门栓上的斜面被挤压，弹簧被压缩，关门到位后弹簧复位使齿条门栓将门锁住。同时行程开关S1也被压至闭合状态。
补充说明：1．外接电源正常时，稳压电源一方面给蓄电池充电，另一方面直接向所有执行机构供电；外接电源断开时（即停电）蓄电池供电。2．行程开关S1、开锁输出K都闭合时开合器才工作，此时若S1断开（即开门），开合器电路停止工作，此时K也跟着打开。关门时虽然S1接通，但K却是断开状态，只有等下一次正确密码的到来，K才可能接通，亦即只有重新输入正确的密码才能再次开门。 (冯斌 张青政)
