8098的串行中有三种异步工作方式和一种同步工作方式，当8098的串行口工作于异步方式时，它是一种全双工操作方式，即能同时接收和发送数据。另外由于接收数据缓冲器采用的是双缓冲器，故在第一个所接收到的字节被读出之前，就可开始接收第二个字节的内容。
虽然8098的串行发送寄存器和接收寄存器是采用的同一个地址单元（07H），但它们在物理空间上是分开的，接收缓冲寄存器SBUF（RX）用来存放被接收到的数据，发送缓冲寄存器SBUF（TX）则用来寄放待发送的数据。值得注意的是，不能用任何指令对SBUF（RX）直接写入或对SBUF（TX）读出。8098设有一个独立的波特率发生器供串行通信用，当使用串行口时，HSI、HSO和定时器的功能不会受到影响。
串行口的工作方式

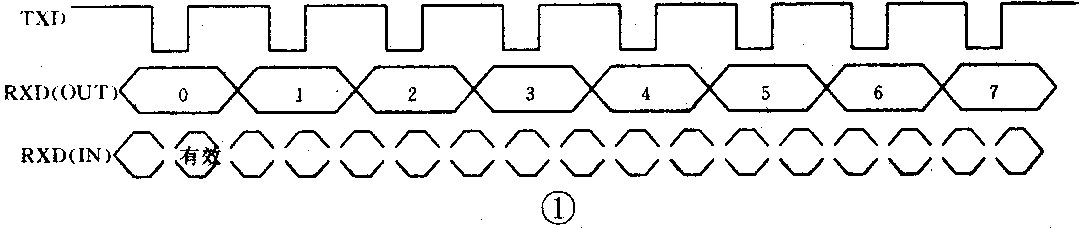

方式0：方式0是一种同步工作方式，它主要与移位寄存器配合作I／O扩展，在方式0工作方式时，8098的RXD引脚作为串行数据的发送和接收端，TXD引脚则输出移位信号。在发送和接收数据时，都是低有效位在前。图1是方式0串行通信的时序示意图。在方式0状态，8098不能同时发送和接收数据，但经适当扩展之后，就能实现同时发送和接收的目的。

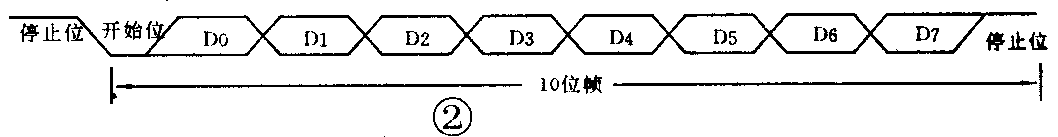

方式1：方式1为标准的异步通信方式，这种方式中数据帧的格式见图2。它们由10位组成，1位起始位（0），8位数据位（低有效位在前），1位停止位（1）。
采用方式1通信时，可用中断方式进行数据通信，当一数据帧中最后一个数据位发送完时，发送中断标志TI被置位，在接收时，最后一位数据被接收到之后，接收中断标志RI被置位。如果奇偶校验允许的话（将PEN置1），则发送数据时，第8位数据将由偶校验位取代。

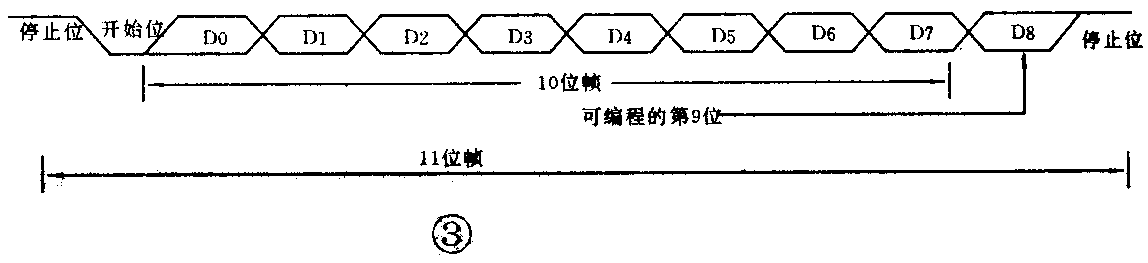

方式2：方式2是一种异步第9位确认通信方式。这种方式常与方式3配合用于多机通信。数据帧的示意图见图3，它们由一个起始位（0），9位数据位（低有效位在前）和一个停止位（1）组成。如果在将数据写入到SBUF（TX）之前，将控制寄存器中的TB8置位的话，被传送的第9位数据就置1。但应注意，位TB8在传送之后就被清零，如果希望传送TB8位的话，应每次将数据写入。
当接收时，只有检测到第9位数据是1时才会激活串行口中断（RI置1），如果第9位不为1，则不能激活串行口中断。利用这个方式，能很方便地在数据链中选择所需要接收的数据。在方式2中不能使用奇偶校验。
方式3：方式3也是一种异步第9位确认通信方式，其数据帧和操作时序与方式2相同，利用方式3发送数据时，仍然是通过SP—CON寄存器中的TB8来对第9位赋值（置位或清零）。与方式2不同的是，在方式3中，当接收数据时，无论第9位是否置位，都激活串行通信中断。在利用方式3通信时，允许使用奇偶校验，即将SP—CON寄存器中的PEN置1时，数据中的第9位即为奇偶校验位。
串行口的控制
对串行口的控制是通过串行口控制寄存器（SP—CON）和串行状态寄存器（SP—STAT）来进行的。
1．控制寄存器和状态寄存器。控制寄存器和状态寄存器的地址是11H，11H寄存器的高3位是串行口的状态寄存器（只读），它的低5位是控制寄存器（只写），它们各位的定义见图4。当读SP—STAT（串行口状态寄存器）时低5位是不确定值，而对SP—CON（串行口控制寄存器）写入数据时，其高3位数据是无效的，高3位的数据不会影响芯片功能。
当串行口发送或接收操作完成时，相应的中断标志TI或RI将置位，以便使CPU继续发送准备接收下一帧数据或作其它工作。串行口每发送一帧数据后，都自动将TB8清零。在读SP—STAT后，TI和RI将被清零。
由于TXD和P2.0共用一个引脚，因此在使用串行口时，应将I／O控制寄存器1（IOC1）中的第5位（IOC1.5）置1，以选择TXD功能。
在方式0状态下，当REN=1时，写SBUF（TX）将启动一次发送。使REN从0到1跳变或当REN=1而清RI时，就会开始一次串行信号的接收。若使REN=0，将禁止正在进行的串行接收过程，并禁止继续接收。为了避免串行信号的部分接收和完全不需要的接收，在清除RI之前应使REN=0。
在异步串行通信方式时，写数据到BUF（TX）将启动一次发送过程。如果REN被置为1，RXD引脚上的一个下降沿将启动接收过程。只有在第一个数据的结束位被传送完之后，新写入到BUF（TX）之中的数据才会被发送。
在所有的四种方式中，当接收数据时，只有最后一位被采样（大约是在此位的数据达到的中间时刻），RI标志才置位。同样，在发送数据时，只有最后一位（第8位或第9位）被发送时，也是在此位的数据达到的中间时刻，TI标志才置位。在读SP—STAT（串行控制寄存器）时，会清除RI和TI标置，但并不清串行通信口的接收或发送。RI和TI有一个置位，就会引起串行中断标志位置位。注意：改变串行口的工作方式时，应将串行口复位，并中止通道上的发送和接收过程。若将TXD引脚和RXD引脚联在一起，用来测试串行口的话，应先将RI置位。
2.串行口发送和接收缓冲器。串行口的发送缓冲器SUBF（TX）和接收缓冲器SUBF（RX）共用一个字节地址07H，它们是串行通信口与片内CPU之间的一个窗口，CPU将欲发送的数据写入SUBF（TX）之中；也是从SUBF（RX）之中取出串行口所接收到的数据。一旦一帧信息中的最后一个数据位（即停止位前的一个数据位）写入到缓冲器或从缓冲器中读出，即会产生相应的发送或接收中断。串行口自动地将RXD引脚接收到的数据送入到SBUF（TX）缓冲器之中，或将SBUF（TX）缓冲器中的数据送往TXD引脚。
3．波特率的确定。在所有的四种方式中，波特率是由16位寄存器000EH中的内容决定的，在对该寄存器操作时，应连续对该寄存器进行两次写操作。第一次将低位字节写入，第二次将高位字节写入。在加载第一字节和第二字节期间，串行口将不起作用。波特率寄存器的最高位应置为1，以选择XTAL1频率（即振荡频率）作为波特率发生器的时钟。
若波特率寄存器的低15位用一个无符号整数B表示，不同工作方式下的串行口的波特率可按如下公式计算：方式0，波特率=XTAL1频率／4（B＋1），B≠0；其它方式，波特率=XTAL1频率／64（B＋1）。
当采用12MHz晶体振荡时，XTAL1频率为12MHz，这种情况下常用波特率如附表所示。同步方式的最大波特率为1.5M波特，异步方式的最大波特率为187.5波特。
4．多机通信。8098串行通信的方式2和方式3提供了多机通信的功能，多机通信主要利用方式2的可不产生中断的特点，即如果被接收的第9位数据不是1，则不会引起串行口中断。多机通信的原理简述如下：多机通信开始前，主机和从机皆工作于方式2，当主机欲传送数据块到某个从机时，主机首先发送一帧地址识别数据到目标从机，由于地址数据帧的第9位是1，而普通数据帧的第9位是0，工作在方式2状态下的从机，对数据帧不会产生中断，而地址数据帧则都会产生中断，所有从机都读取由主机发来的地址数据。当某一从机检测到主机发来的地址与自己的地址一致时，则将串行口由方式2转为方式3，以便接收主机随后送来的数据。而其它从机则继续工作在方式2状态，对主机发送的数据帧不予理睬，继续处理自己的事务。
串行口使用注意事项
①当使用串行口时，首先应要对IOC1控制寄存器写入相应的数，以选择P2.0作为串行口的TXD引线，要使P2.1作为串行通信口的接收引线RXD，则要将串行控制状态寄存器的第3位REN置1。
②由于串行口的中断入口地址只有一个，在中断服务程序中还应通过软件来查询SP—STAT寄存器中RI及TI的状态来确定是发送中断还是接收中断。在查询SP—STAT寄存器状态时，要注意对SP—STAT寄存器中内容的保护，其保护方法与保护IOS1寄存器的方法相同，采用间接读出。因为直接读取SP—STAT寄存器中的内容，会改变SP—STAT的内容。 (朱小华 陈尚品 梁建国)
