结构特点及检修要领
摄像机的结构精密且复杂，其维修技术要靠几篇文章来作详细介绍是不可能的，因此，本文拟在简介M7摄像机主要部分工作原理的基础上，侧重讲解其常见故障的检修方法、实用技巧和关键要领，力图用有限的篇幅来取得尽可能好的效果。读者如欲获得“M7摄像机集成电路等实用检测资料”，可参阅《无线电》1992年合订本（即将发行）。
下面对M7摄像机的主要特点、结构及检修要领作一介绍，这是检修前必须首先掌握的内容。
M7摄像机的主要特点
1．采用标准VHS录像带。如使用E240录像带，最长摄录时间可达4小时。所摄节目除可在M7上放像外，还可用VHS录像机或单放机直接重放。
2. 具有压电自动调焦功能。无论拍摄普通物体还是快速运动目标，一般均可自动且精确地调焦，获得清晰的摄录效果，当然要用手动调焦也可以。
3．装有F1.2（9～54mm）的6：1动力变焦距镜头。只要按下W或T钮，不论广角或望远拍摄均可平稳改变焦距。获得良好画面效果。
4．自动白平衡调整系统。拍摄中，该系统能根据照明光的色温变化而随时自动调整白平衡，从而保证摄录图像色彩不失真。该机另有“室内”和“室外”两个手动调整白平衡位置。
5．高速快门功能。该机除能以1／50秒（50Hz场频）快门拍摄外，还能以1／500和1／1000秒两档快门摄录快速运动物体，保证画面中物体轮廓不因快速变化而变模糊。
6.插入编辑和音频复制功能。前者可将新画面插录到已录好的录像带中去。由于具有飞旋抹消磁头，使插入编辑点准确完整，不会出现色彩或条纹变化现象。后者能使录像带原记录的声音信号被后期配音（音乐及解说等）所替代。
7．可用3种电源供电。3种电源为：可充电电池盒、AC适配器（交流市电）和汽车蓄电池。一个充足电的电池盒，可进行2小时户外摄录。
8. 体积较小（120宽×223高×398深mm）；重量轻（不含电池盒为2.3kg左右）；采用高画质（HQ）技术，水平析像大于250线（彩色），视频和音频信噪比均为43dB以上；音频频响为80Hz～8kHz；拍摄标准照度为1400lx，最低照度要求为10lx；电源功率消耗为7.3W（摄录时）和1W（等待状态，两者均批用12V电池盒供电时）。
M7摄像机结构简介及检修要领
1．电路结构

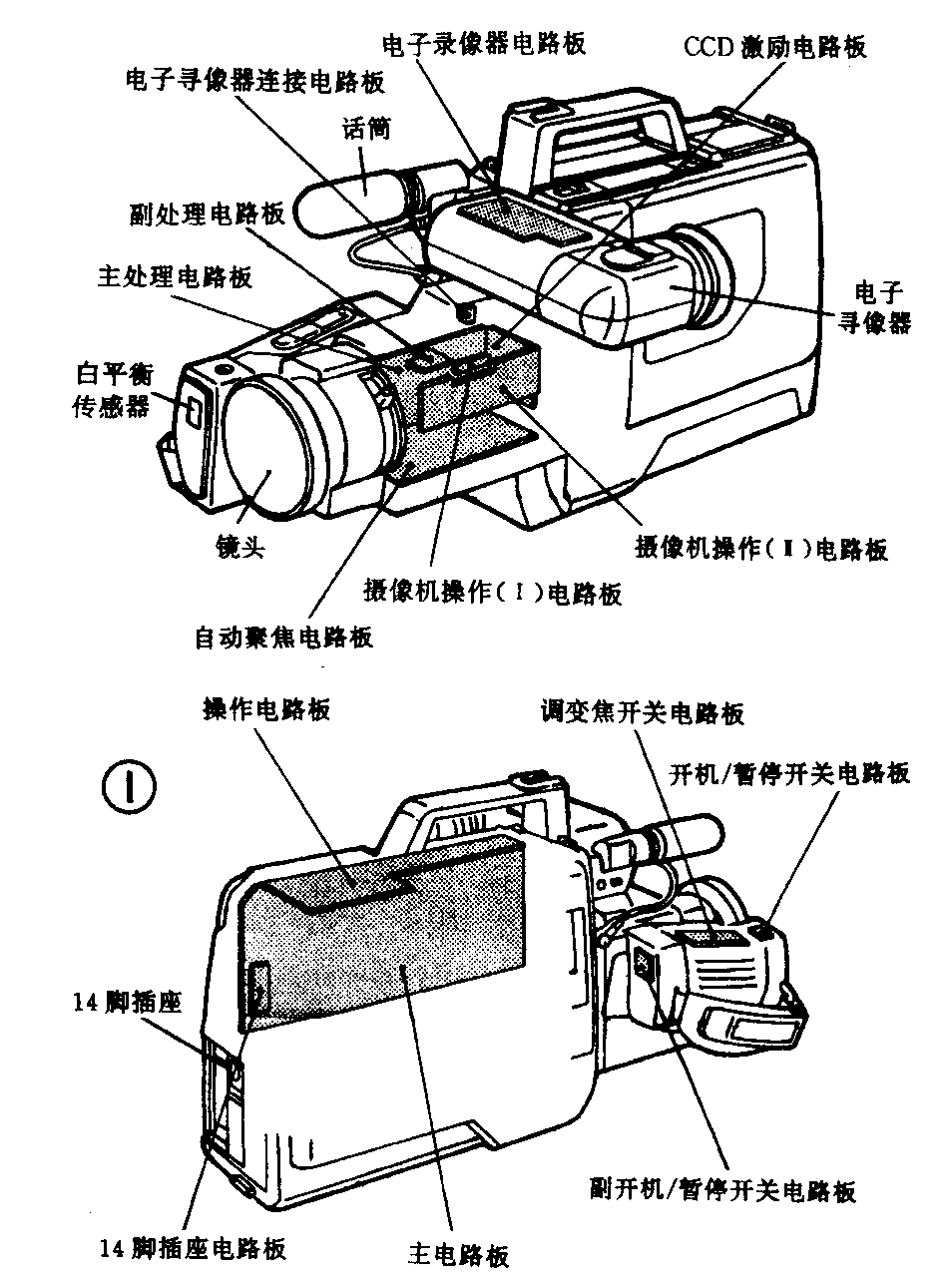

M7摄像机的电路结构主要可分成摄像和录放像两大部分。其中摄像部分电路主要分装在6块印制板上，它们分别是：CCD（电荷耦合器件）影像传感器，安装印制板（CCD SENSOR PACK C、B、A，印制板型号为VEP22074A。印制板上安装的元器件编号为No.500，如IC501，R501等。下述印制板的含义类同，不再一一注明），CCD传感器激励印制板（CCD SENSOR C、B、A，VEP22073C。No.200），主处理印制板（PROCESS C、B、A，VEP23063B。No.300，No.400），编码器印制板（ENCODER C、B、A，VEP23061B。No.900），副处理印制板（SUB PROCESS C、B、A，VEP23068C。No.100），自动聚焦电路印制板（AUTO FOCUS C、B、A，VEP28015E。No.600）。这6块电路板与摄像镜头装成一体，成为一摄像头，检修时可将摄像头拆下，使其与机身分离，以便于维修摄像部分电路。这6块电路板的安装位置见图1。应说明的是，编码器印制板重叠装在主处理印制板中，图1中没示出。另外，摄像机（功能键钮）操作（Ⅰ）（Ⅱ）印制板（CAMERA OPERATION（Ⅰ）（Ⅱ）C、B、A，VEPOOK79A和VEK3522）是安装在机壳板上的。

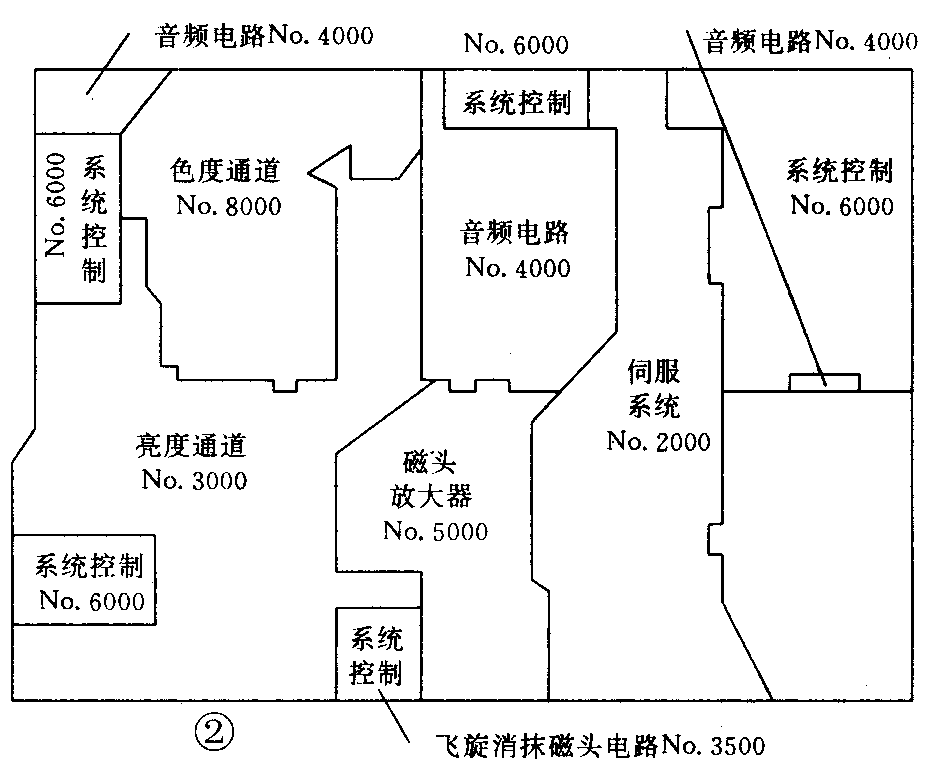

录放像电路主要安装在主电路印制板上（MAINC、B、A，VEP03482A），内容有系统控制（No.6000）、电源（NO.1000）、伺服系统（No.2000）、磁头放大（No.5000）、色度通道（No.8000）、亮度通道（No.3000）、飞旋抹消（No.3500）和音频（No.4000）等电路，各电路在主印制板（VEP03482A）上的布局位置如图2和图3所示。需注意，图2所示为铜箔（线路）面，但实际上亦焊装有元器件，只是比图3元件面少些；图3的情况亦相似。另外，图2、图3中各电路的印制板区域范围并非完全对称。检修中应注意到这些特点。
除上述电路之外，M7机还有下列印制板（参见图1）：操作印制板（OPERATION C、B、A，VEP06452A。No.6500。该板主要装有摄、录、放功能键钮开关）。变（调）焦开关印制板（ZOOM SW C、B、A，VEK3622）。摄录开始／暂停（等待）开关印制板（START／STOP SW C、B、A，VEK3623）。摄录开始／暂停副开关印制板（SUB START／STOP SW C、B、A，VEK3624）。14脚插座印制板（14P REMOTE CONTROL C、B、A，VEK3621或VEK3413）。电子寻像器印制板（E、V、F、C、B、A，VEP27033B。No.700）。电子寻像器连接插座印制板（E、V、F，CONNECTOR C、B、A，VEK3512）。全抹消磁头印制板（F.E.HEAD C.B.A．VEPOOF73B。No.1500。该印制板装在磁鼓附近）。另有数块小印制板，如话筒印制板等，因电路简单或检修中很少涉及，就不再一一说明。
以上内容维修人员应尽可能熟练掌握，这对看懂电路、分析故障、迅速查找故障部位及元器件等都是非常重要的。
2．机械结构
M7摄像机的机心安装在单块压铸铝合金底盘上，具有良好的走带准确性和稳定性，而且重量较轻、体积较小，使摄像机便于携带。该机为了实现小型轻量化，把磁鼓直径从VHS标准的直径62mm缩小到直径41.33mm；将相隔180°的两个视频磁头改变为相隔90°安装的4个视频磁头；把磁带包绕角度从180°加大为270°；即与VHS—C方式的摄像机、录像机相同，因此所摄录视频信号磁迹图与VHS标准格式相同，磁带与普通VHS录像机节目带具有互换性。
由于机心缩小，其走带机构、装／出盒机构、装载机构、制动机构、驱动机构及张力机构等的零部件也相应小型化了。但除装／出盒机构等外，一般的基本工作原理与普通录像机相似。有关机心结构还要在以后“磁鼓及机构的检修”一文中介绍。
3.检修要领
M7摄像机的电路和机心结构都甚为复杂，电路中采用了不少大规模集成电路和无引线片状元器件，且排列紧凑，又是安装在双面印制板上，因此检修时切忌盲目拆动，尤其是对该机基本原理及结构尚不熟悉的维修人员更需注意这点。否则很可能白费时间或使故障扩大而增加维修难度。
对检修M7摄像机而言，十分重要的是首先应根据故障现象初步判断故障部位，然后再逐步深入进行检查，这样就可避免拆动原来不该拆动的部分。“根据故障现象初步判断故障部位”也就是最基本的检修要领，具体简述如下。
（1）整机不工作。开机后出盒机构不动作，寻像器无光，各按键均无作用。这种故障一般是电源或电源电路不正常所致。应先查电池电压或AC适配器（系随机附件）输出电压是否正常；若正常说明故障在电源电路。
（2）不能装入带盒或带盒出不来，但寻像器和电视监视器均能正常显示所摄图像（电源可能在数秒内自保切断）。故障一般在机心及其驱动电路中。
（3）摄像图像不良（图像淡薄、模糊、过暗、不同步或线性不良等）。这种故障可分3种情况：一是寻像器及电视机显示的图像均不良，通常故障在摄像头电路中。二是寻像器图像正常而电视机图像不良，问题在于AC适配器或线路连接不当。三是电视机图像正常而寻像器图像不良，一般应检修寻像器。
（4）寻像器和电视机图像（摄像时）均不同步。故障在摄像头电路。
（5）图像无彩色或彩色不良。如果监视彩电有正常拍摄的彩色图像而记录磁带无彩色或色不良，一般说明录像部分有故障；若相反，则系AC适配器或连接不良所致。如两者彩色均不良，问题在摄像头电路。
（6）聚焦不良，图像模糊。若手动聚焦好而自动不良，故障在自动聚焦电路；手动及自动均不良则问题主要在镜头调焦组件中。
（7）录音不良。如果电视机能发出现场正常声音，故障在录音（音频）电路。若电视机无声，故障多由话筒及其电路所致。
（8）重放图像正常，无伴音或伴音不良，但将所摄录磁带放入普通录像机重放，则图像伴音均正常。这种故障是AC适配器不良所致。
由上可见，有些故障并不涉及摄像机本身或其主体，如：AC适配器出故障不需拆动摄像机；电子寻像器故障只需检修该小组件即可，它还能方便地拆下，一般不用去拆开摄像机主体。所以先初步确定故障部位后就可有的放矢地深入检修，为速修打下良好基础。 (王德沅)
