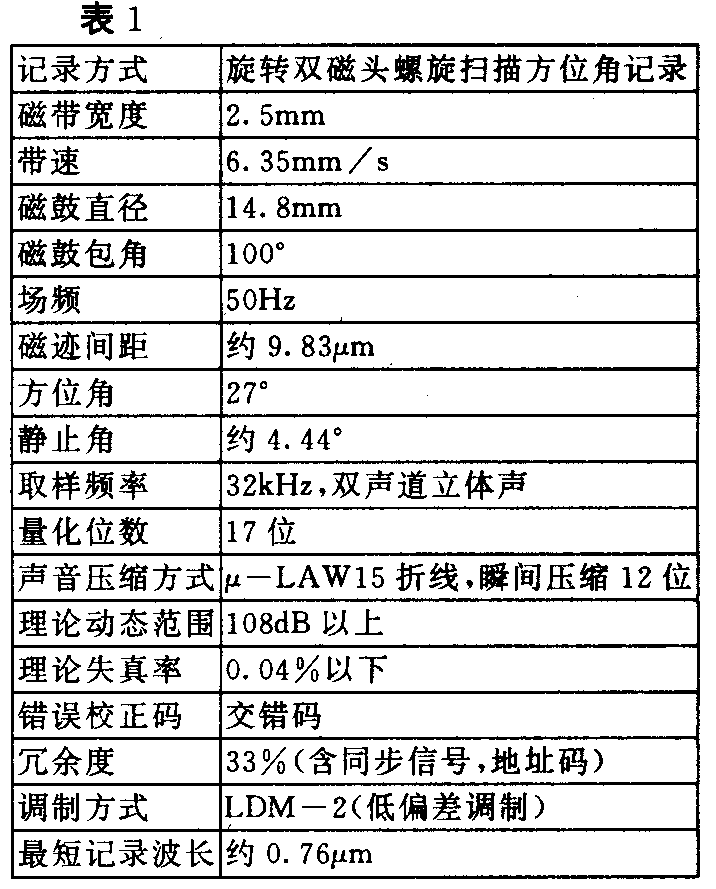

日本索尼公司最近推出了NT格式数字微型录音机，型号为“NT－1”。NT为英文Non－Tracking的字头，意为“无跟踪”。NT格式数字微型录音机的技术规格如表1所示。该机使用邮票般大小的超小型录音磁带，AB面最长可录放双声道立体声2小时，音质相当于长时间模式的DAT，频响10～14,500Hz，放音动态范围86dB以上，抖晃在测试范围以下。该机采用无加载方式、无跟踪放音方式以及蒸镀磁带，使整机尺寸仅为目前袖珍放音机的60％，重量仅为147克（含电池）；耗电功率为235mW，用1节5号碱性电池可连续录音7个小时。此外，该机录音时可自动记录日期和时间，放音时可自动在液晶显示器上显示出来；录放音过程中还可显示磁带剩余量。该机还具有数字化自动增益控制电路，可自动设定录音电平。另外还配有立体声话筒，适用于记者采访录音、会议录音等用途。下面分别就NT磁带和带盒、无加载方式、无跟踪放音方式等加以介绍。
一、NT磁带和带盒

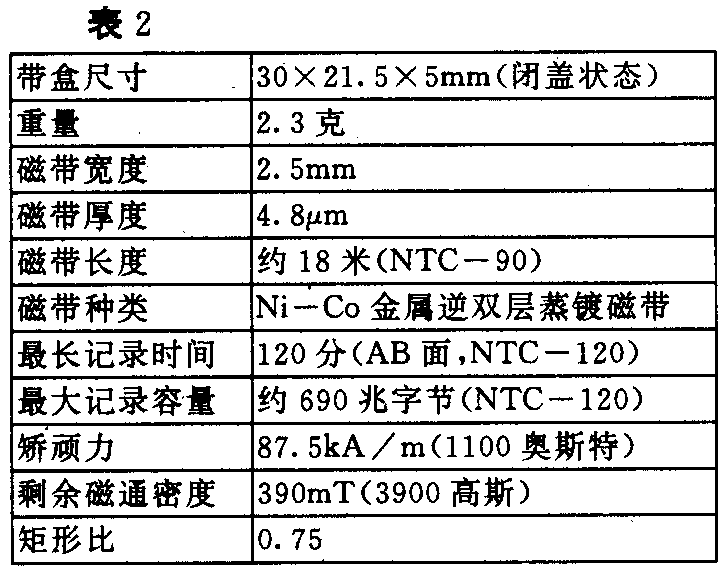

NT磁带的技术规格如表2所示。它采用金属蒸镀磁带，有两个特点适合于数字记录。一是其生产工艺无需使用粘接剂，而提高了磁性体的分布密度和剩余磁通密度，高频输出电平高且载波噪声比高；二是蒸镀磁带用蒸镀方法可把磁性层做得很薄，一般磁带涂层为3μm厚，而蒸镀磁带磁性层厚度仅为0.2μm。磁性层薄有以下好处：记录磁场可传递到磁性层底部，无需抹音头就可直接进行重写；磁性层易于饱和，对记录电流起伏不敏感；难于产生自减磁现象；可提高体积记录密度；可减小记录电流。
NT盒带的最大特点是超小型和超轻量，尺寸为30mm×21.5mm×5mm，体积仅为盒式磁带的1／25，重量为2.3克。带盒分AB面，使用时要把盒带进行翻转，其螺旋磁迹沿磁带宽度形成上下两部分，如图1所示。
NT带盒的结构与DAT、DCC带盒有较大的差异，这是由于NT系统采用了无加载方式引起的。如带盒内设有自定位导带柱，相当于录像机走带机构中的倾斜导柱和垂直导柱；设有自动调整压带轮，可在带盒前面开口部压着主导轴并驱动磁带运行；轮毂为双重的内外结构。避免装带时带盒因种种原因而造成磁带损伤，而且可防止摩擦力的增加；弹性体密闭盒盖从AB面均能打开。除此之外，带盒中的防误抹插锁、磁带防松装置均与DAT磁带相似。
二、无加载的走带机构
在现行的录像机或DAT录音机中，需要专用的加载机构把磁带从带盒内引出并卷绕在旋转磁鼓上。这种机构较复杂，难于使机心小型化和轻量化，耗电也较大。在NT格式数字微型录音机中完全抛弃了上述机构，采用了直接把磁鼓压入带盒半面开口部的无加载方式。该方式仅在磁鼓左右侧设有连成一体的翼状导带机构，并与磁鼓面同时进入带盒内，与带盒内的自定位导带柱一起，使磁鼓定位并在带盒内构成与传统录像机M型加载方式相似的稳定磁带路径，使磁头与磁带稳定接触。
三、无跟踪放音方式
NT格式的磁迹间距仅为9.8μm，如果采用上述无加载走带机构，就会由于磁带路径较短及带盒内导带机构的精度误差、磁鼓位置误差等原因，使之利用传统的录像系统或DAT系统的控制磁头或自动磁迹跟踪（ATF）方式，难于实现忠实跟踪磁迹。因此在NT格式录音机中放弃了现有的磁迹跟踪方式，采用一种崭新的无跟踪放音方式。
无跟踪放音方式可以最大限度地发挥数字记录的特点。放音时，重放磁头以双倍于记录磁头的螺旋扫描密度，扫描磁迹上的数据。这样某磁迹上的数据经多次扫描之后，通过半导体存储器把断断续续的数据重新按顺序合成编排，使记录信号完全得到重放。
NT格式的双倍密度扫描是利用磁鼓上配置的3个金属膜复合磁头实现的。录音专用磁头A和录放磁头B组成一组双方位角的金属膜复合磁头，而放音专用磁头A′位于录音专用磁头相隔180°的一端。录音时磁鼓每转一周，双方位角磁头交替使用而获得稳定的磁迹间距。放音时磁鼓每转一周，使用A′和B′磁头。这样就实现了重放时的双倍密度扫描。
四、机心
NT格式录音机心仅使用一个磁鼓电机，同时驱动主导轴和收带轮盘。齿轮组连同主导轴与磁鼓组件一体化。机心中无任何皮带传动，全靠齿轮传递力矩，因而磁鼓与主导轴的转速比可确定，即使出现外界干扰引起电机转速变化，也不会影响记录时的磁迹间距。
在快进、倒带和停止时，磁鼓位置处于半加载状态，磁带绕磁鼓的包角约为25度。出盒时，磁鼓完全后退，脱离开带盒。录放音时，磁鼓进入带盒内，磁带绕磁鼓的包角约100度，同时主导轴也压向带盒内的压带轮，驱动磁带运行。
由于机心仅使用一个DSL（无数字传感器）鼓电机，并以6.35mm／s的超低带速和低磁带张力运行，电机的耗电功率仅为20mW以下。
五、伺服系统
NT格式录音机没有跟踪系统，放音时，如果带速不加以控制，从磁带上读取并写入存储器中的数据量和晶体振荡器从存储器中读取的数据量之间，就会出现偏差，导致存储器中的数据量或上溢或下溢。为防止出现这一现象，需要对带速进行伺服控制，使存储器内的数据量保持一定。

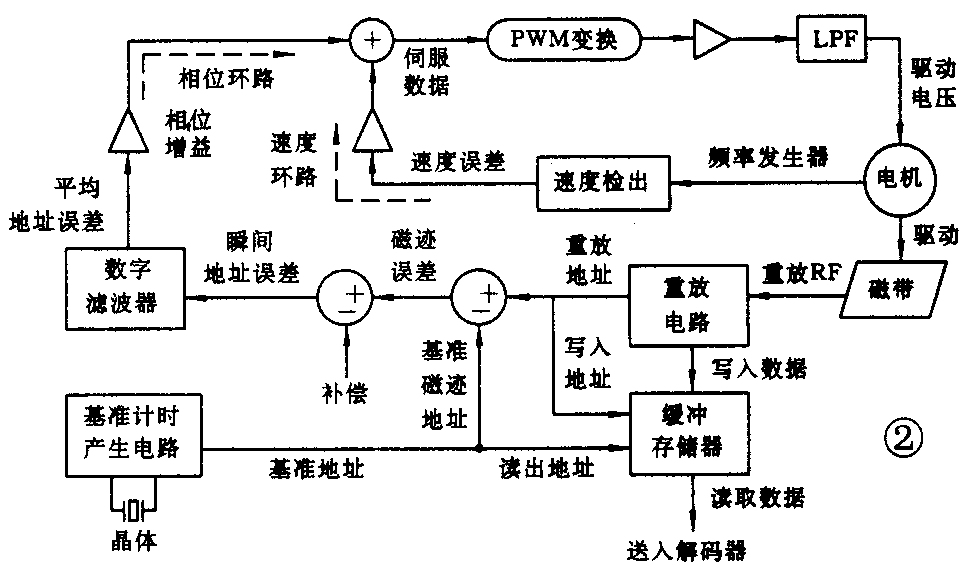

伺服系统框图如图2所示。首先取出重放数据中的地址码和基准地址码的偏差值，减去某补偿值后所得的瞬间相位误差，经数字滤波器进行平均并调整增益之后，与从电机取得的速度差值进行相加，送入脉宽调制（PWM）变换器中，变成PWM信号。为了降低耗电量，直接经限制器并用模拟滤波器除去载波之后，才驱动电机。这样在缓冲存储器内的数据量，经伺服系统后总是能保持在一定量上。
存储器的容量为1兆位，实际可容纳32个磁迹的数据。
六、NT－1录音机使用的集成电路块
NT－1录音机使用6个新开发的集成电路块和4个通用集成电路块，集成化程度高且耗电小。这10种集成电路的功能和用途如表3所示。 (陈利才)
