飞利浦产品电路图中的特殊符号

飞利浦家电产品的电路图上有许多特殊符号，而且电路中元器件编号的方法也与常见的不同，因此读者在阅读此类电路图时会遇到一些困难。本文对飞利浦电子产品电路图中出现的各类符号作具体介绍，并以飞利浦产单卡收录／放机部分电路图中出现的符号为例加以说明。

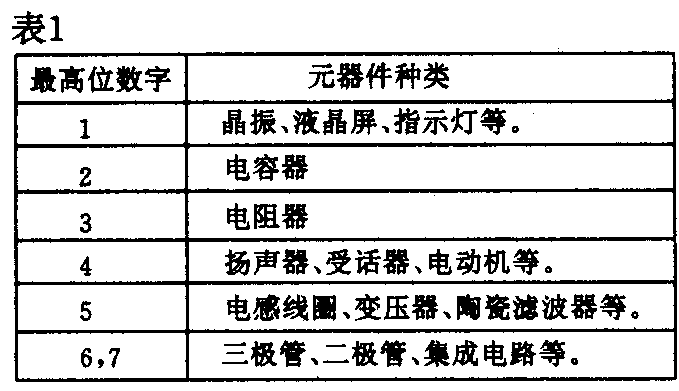

常见的电路图中，都是用字母加序数对元器件分类和编号的，如C1表示序号为1的电容器，R1表示序号为1的电阻器。而在飞利浦电路图中，元器件的分类和编号都用数字来表示，最高位数字表示元器件的种类，其分类规则见表1。图①画出了飞利浦D7181型单卡收录／放机的部分电路图，其中举例1所指电容旁标注2102，表示序号为102的电容器。举例2所指5100表示序号为100的电感线圈。

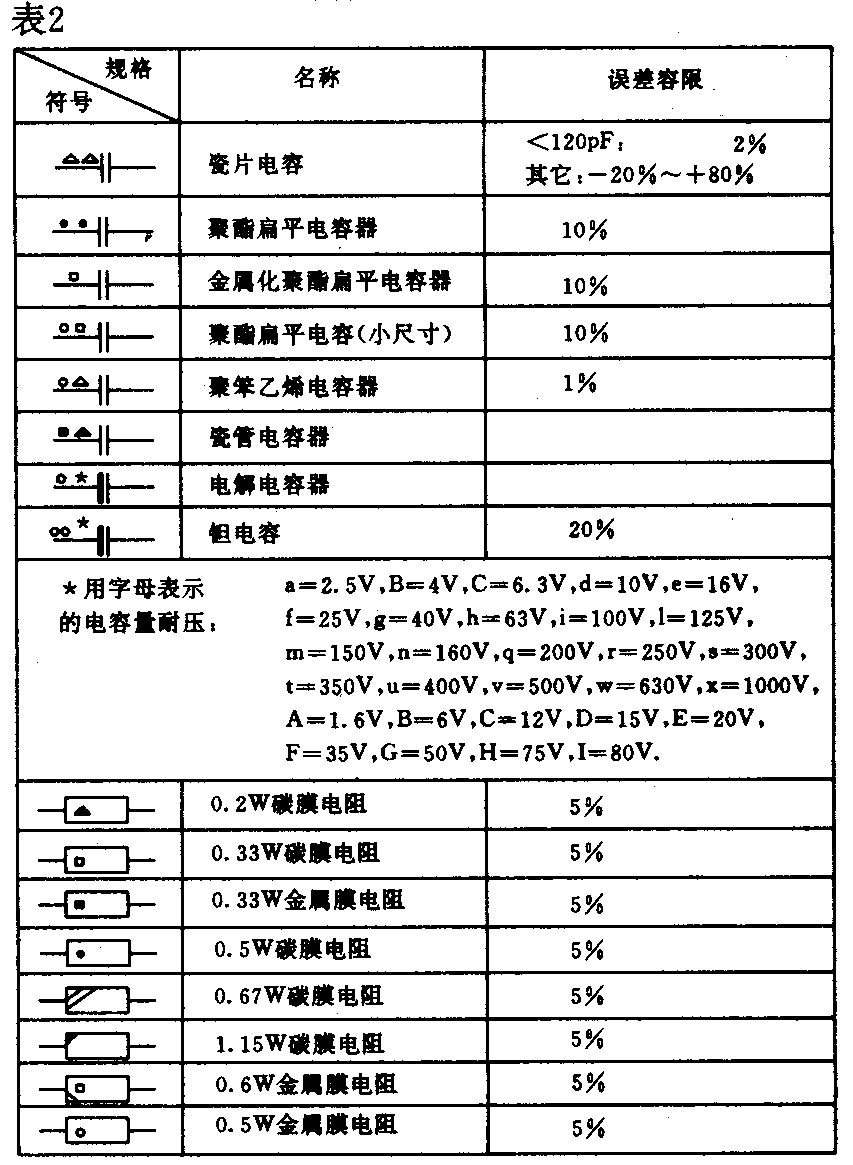

飞利浦电路图中的每一个元器件，除了标上元器件分类符号、量值的大小和型号外，还用特定方块、三角等几何图形来标明该元器件的品种、误差等要求，详见表2。例如附图中“举例3”所指电容：“oh，2111”，表示为一个编号是111的电解电容器，耐压是63V（h=63V）容量是4.7μF。

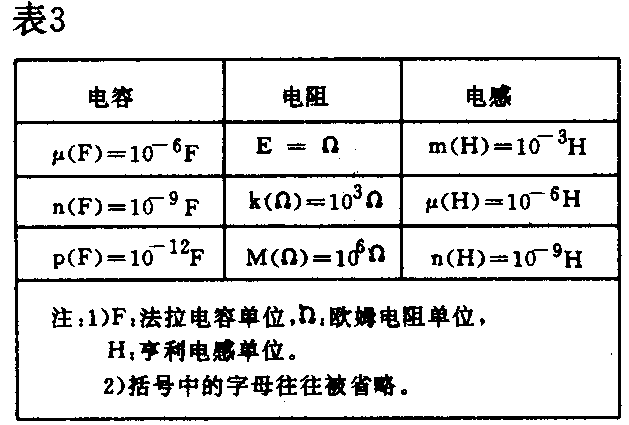

在元件量值的标法上，为了避免过多的0出现，对于电容量，除了用μ和P的量值单位外，量值单位n也用得很多，例如0.022μF的电容量都用22n来表示。各元件的量值单位换算关系列于表3。另外，为了避免小数点，在标法上往往用量值单位来替代小数点。例如4.7nF的电容量就写成4n7，1.2kΩ的电阻量就写成1k2，0.47μH的电感量就写成μ47。

电路图中的2101a，2101b，2101c和2101d是一个编号为101的调谐用四连可变电容器。CTa，CTb，CTc和CTd表示该四连可变电容上对应的4个半可变电容器。它们的容量大小在电路图中没有标出，但通常可以在维修手册中的元器件清单内找到，该电路中所用的四连可变电容器的容量是：调幅2×340pF，调频2×20pF，半可变电容器的容量是4×15pF。

为了清楚地反映整个电路的工作原理，在飞利浦的电路图中常常会给出集成电路内部的主要功能方框图。这些方框图的功能有时用英文缩写来描述，如图中的集成电路TEA5591内部的方框图中，FMANT表示调频天线输入级，AMANT表示调幅天线输入级，FMMIXER表示调频混频器，AMMIXER表示调幅混频器，FMOSC表示调频本振级，AMOSC表示调幅本振级，FMIFAMP表示调频中放级。

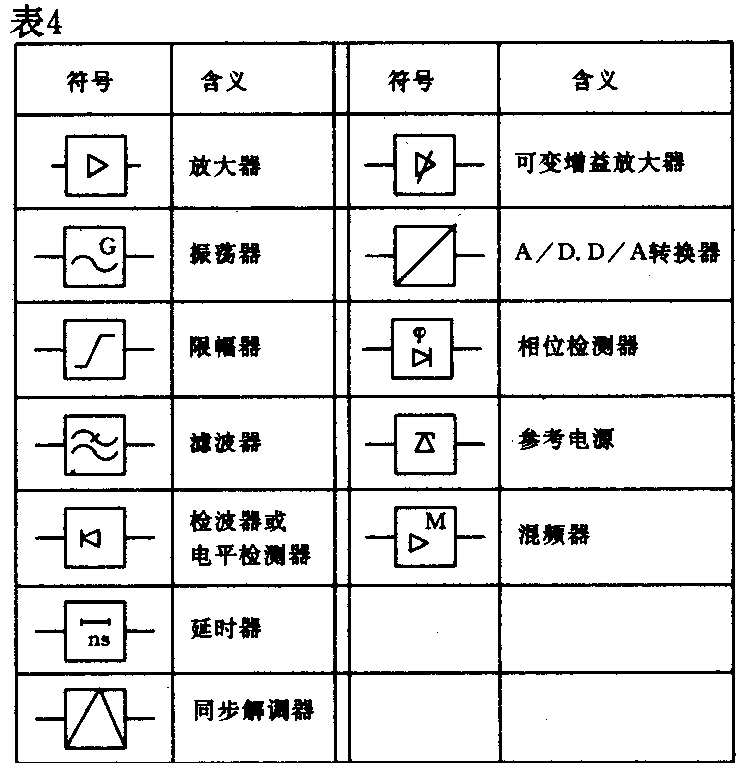

有时电路图中集成电路内部方框图的功能用图形符号表示，详见表4。

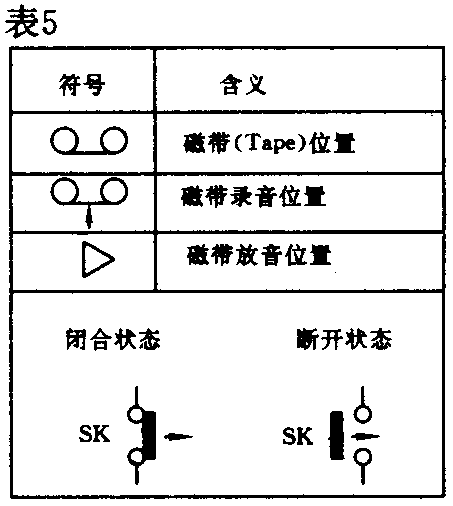

飞利浦电路图中的开关符号有闭合和断开两种，详见表5。在飞利浦电路图中一般出现一开关，在电路图旁边就画出对应的示意图（包括开关名称、引脚序号和开关状态位置）。附图中举例5就是SKG开关示意图。开关状态用两种方法表示。一种是用英文缩写描述，如用AM、FM、ON、OFF、SW、MW等表示；另一种用三角形或圆圈等符号表示，详见表5。

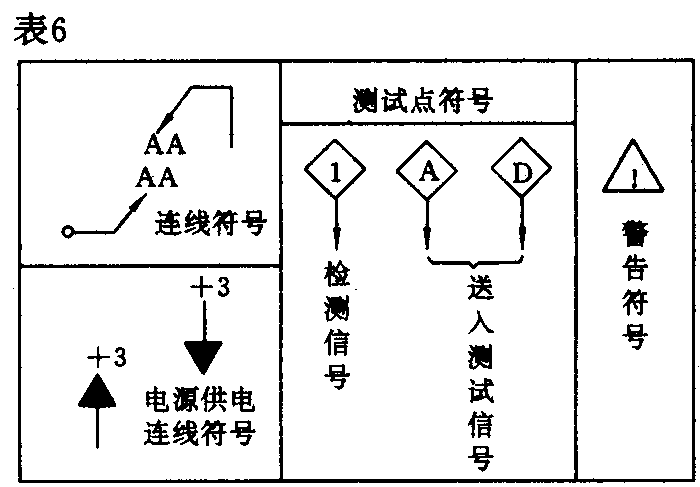

测试点符号均用棱形加箭头表示，但仍分为两类。一类是送入测试信号的，菱形内用大写英文字母A、B、C、D……编号。另一类是检测信号的，菱形内用数字1，2，3……来编序，详见表6。对应于测试点符号，在维修手册中都会给出相应的信号要求。图中编号为C的测试点表示测试信号是用环形天线通过磁棒天线送入的。

1．直流电压值表示符号 集成电路TEA5591有调频／调幅两种工作状态，因而有两组引脚直流电压值。附图中不带方框的一组电压值是调幅状态直流电压，带方框的一组电压值是调频状态的直流电压。这种特定的符号一般会在电路图旁注明，详见举例5，其中还注明测量的电压表内阻必须≥1MΩ。

2.连线符号 为使电路图简捷明了，对于电源供电线等一些较长的走线，往往用连线符号来简化。电源供电的连线符号都用数字表示，如+1、+2和+3。其它的连线符号都用双字母表示，见表6。

3．警告符号 对工作在市电或更高电压下的元器件，必须在该元器件的分类符号或名称旁加注警告符号，以提醒注意安全。警告符号见表6。电源变压器5203、市电选择开关SK－G和电源插座BU－1旁都标有警告符号。(虞建达)
