本充电器是一种可对旧充电电池进行修复的多功能充电器。它不仅能够对一般镉镍充电池进行快速大电流充电，还可以对没有受到过严重物理性、机械性损伤和电解液干枯而使用普通充电器无法充电的旧电池、废弃电池进行修复，并能较好地恢复其容量，从而延长电池的使用寿命。

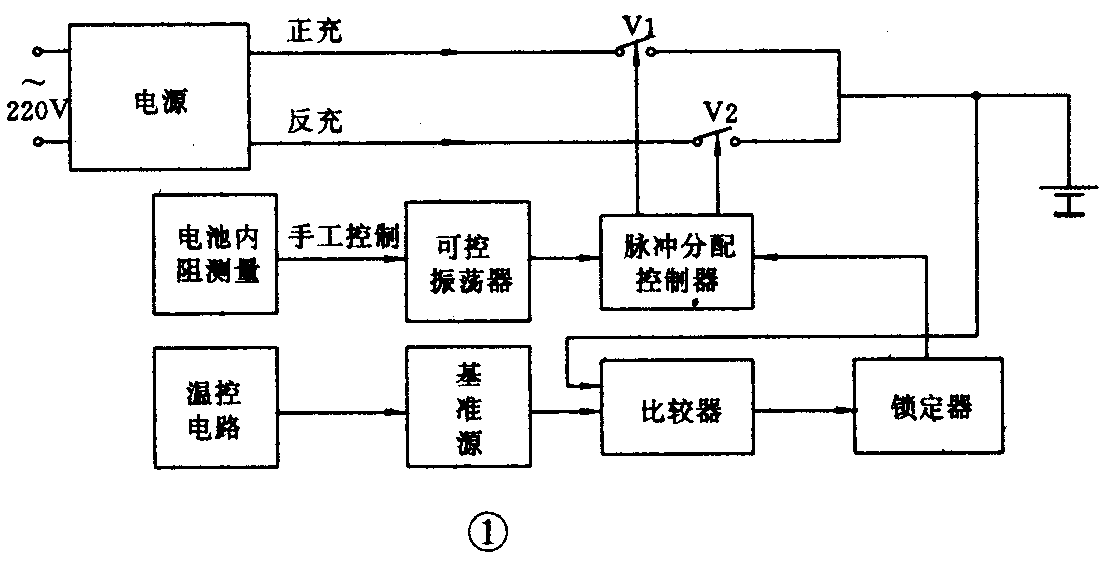

本充电器主要由脉冲控制及电能分配等几个部分组成，方框图如图1所示。
通常，镉镍电池在充满后如果继续充电（无论是大电流或是小电流）都会使电解电液中的水份电解产生氢气和氧气，这些气体不仅增高电池的内部压力，而且氧气穿过隔板扩散到明极与镉发生反应生成氧化镉，使得电池的有效电极面积减小，内阻增高，容量下降，在充放电时电能、化学能之间的能量转换效率降低。长期累积则使得电池失效。
因此，良好质量的充电设备应有以下功能：
1.在任何情况下都须有安全、可靠的自动控制系统，以避免过充造成电池永久性的损伤。
2．能够克服电池的极化现象，以提高充电效率，达到快充的目的和延长其寿命。

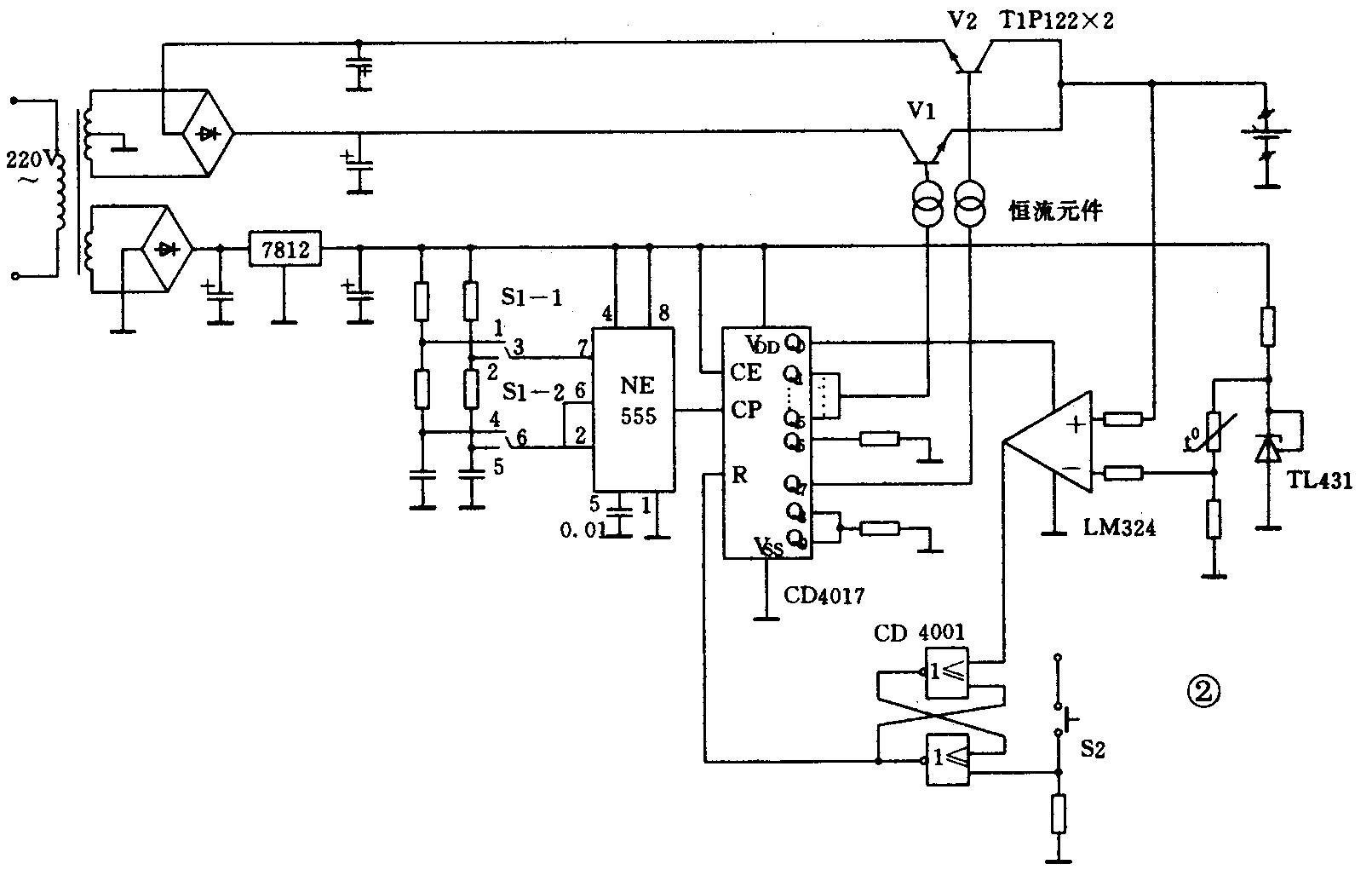

本充电器的原理见图2。
本充电器采用交流正、反向脉冲调制式充电的方法对电地进行高速的电能“灌装”。
脉冲控制部分由振荡器、比较器、开关电路、锁定部分和脉冲分配部分构成。
来自振荡器的脉冲通过由CD4017比较／分配器来控制正向和反向充电、间隙停充、取样时序各部分所占的脉冲宽度。分配器输出的长脉冲用来控制正向充电开关管；反向充电、间隙停充及取样由短脉冲来控制。充放电开关管使用大功率、大电流的晶体三极管或达林顿管。经过处理的控制信号提供给开关管恒定的基极电流，这样可以使开关管输出恒定的电流对充电电池进行充电。须指出的是镉镍电池不适合用恒压充电方式。
开关的锁定控制采用或非门R—S触发器来完成。当比较器在输出“充满”信号后可以使充放电开关永久性锁定在关闭状态，除非进行人工解除。这样，便可以在无人监管时放心地使用本充电器而不必担心过充损伤电池。
精密的稳压器件TL431在进行分压后给比较器提供一个相当恒定的电压基准。
对脉冲控制信号的处理是对CD4017输出的信号进行稳压控制。如果条件许可还可以使用恒流元件对开关管进行恒流控制，那将使电路更简洁、高效。
由于在正反向充放电时电池的电压实际上并不反映其真实情况，因为电源的影响会产生一定偏离，所以比较器的取样信号来自停充的间隙。另外，本电路所设的其它间隙，是专用来让电池可进行复杂电化学反应，克服电池内部极化现象的。
需要说明的是，本充电器具有的温控功能是专为环境温度变化较大的地区来设计的。通常，在环境温度较低时，充电的效率较高。反之，效率就较低。这样需要适当调整基准电压以适应这种变化。有兴趣者还可以使用温敏元件来进行无级调整，参见图3。
组装本充电器进行调试除基准电压要求较高外（可借助图3来确定具体数值），其余要求不必过高。
最后的忠告：因电池内部高压、高温、气体溢出所造成的电解液干枯是目前无法复活的，因此应绝对避免过充、高温。（赵雷鸣）
