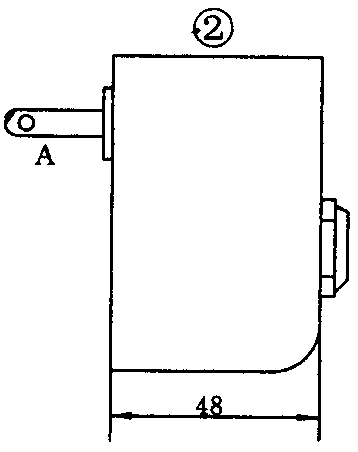

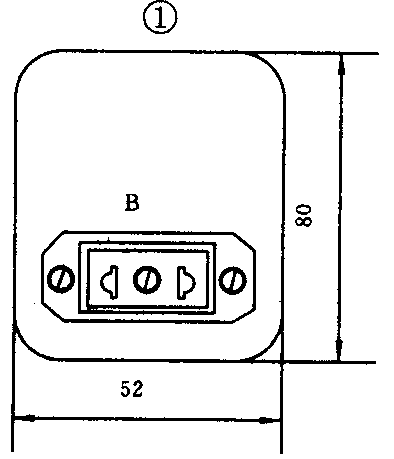

本文介绍的这种电源插座带有2204入插头A和输出插座B，外形见图1、图2，它是典型的换插式结构，ABS塑壳分为上下两益，尺寸52×80×48毫米（长×高×厚），根据需要可用它设计制作各种稳压源、恒流源、光控器、声控器、定时器、高压器等实用小电器，适合业余制作者选用。

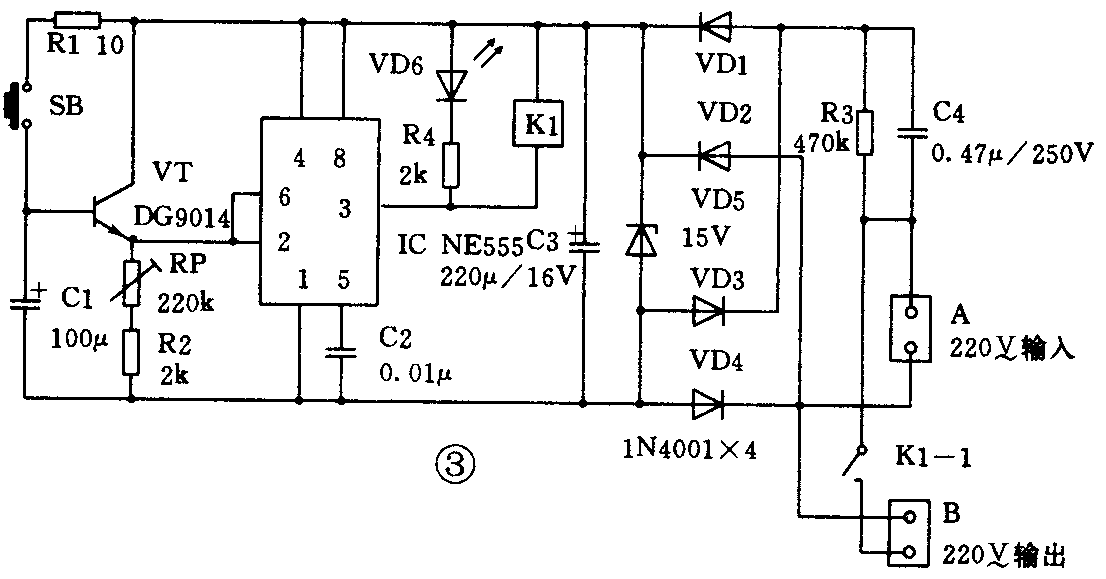

用这种插座开发的DT－92F型定时器电原理见图3。2204电由C4降压，VD1～VD4桥式整流，C3滤波，VD5稳压用作时基电路NE555定时器的直流电源，按钮开关SB按下，C1充电，射随器VT使NE555第3脚输出低电平，继电器K吸合，负载接通，工作指示灯VD6点亮；C1所充电荷经VT由RP和R2缓慢放电，电压下降至NE555截止电平时，第3脚输出翻转为高电平，K释放，VD6熄灭，负载断电，调节RP电位器和选择C1电容值可使定时时间在2分～2小时范围。该电路工作可靠，适用于电灯、电水壶、电褥、电扇、音响等电器的定时控制。

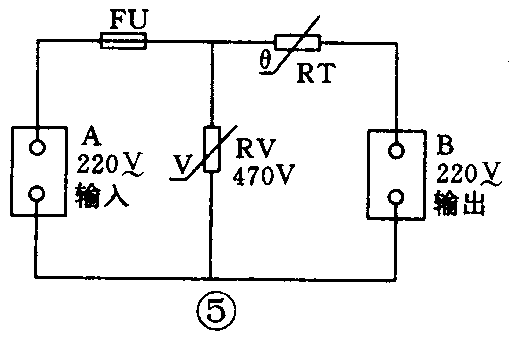

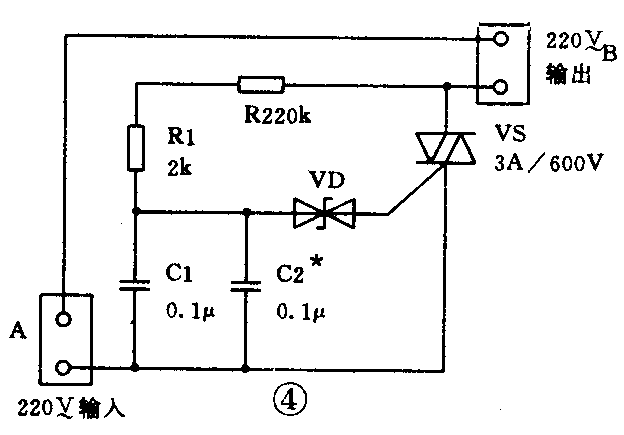

图5为DT—92N电视音响延寿保护插座电原理图，具有超压断电保护和抑制浪涌冲击电流的作用。对开机瞬间由于冷态电阻小而过流的设备，可起到对冲击电流的保护作用。2204电经保险丝FU分别并联和串联了一支特殊电阻。并联的电阻RV为氧化锌压敏电阻，当输入电压低于其击穿电压额定值时不导通，相当于开路，对电路无影响；输入电压达到额定值立即导通，相当于短路，将FU烧断，保护输出端负载不受过压损害，过压保护后该电阻自行恢复，只须更换保险丝即可继续使用。RV的取值公式为RV=1.5VP，式中VP为峰值电压，对2204言，VP=1.5×\(\sqrt{2}\)×2204470V。与FU串联的电阻RT为大功率PTC负温度系数热敏电阻，在负载开通瞬间其阻值高因而压降大，使负载上电压逐步增加，抑制其开机时的浪涌冲击电流，随后因RT发热阻值迅速下降至3Ω以下，外负载正常工作。RT取值可参考式RT=V／2I，式中V为正常供电电压，I为开机工作电流。（刘永华）
