故障现象：一台东芝V－94C录像机，接通电源后，操作正常，但显示屏无显示。

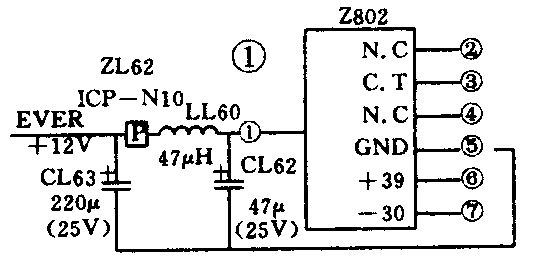

故障检修：先检查定时器、显示屏供电部分电路，有关电路见图1。测Z802变换器⑥、⑦脚对地电压，无电压输出，①脚也无+12V。测ZL62，ZL62开路，电流达770mA，说明Z802内部有问题。摘下Z802板，用R×1档测L3017振荡变压器，除两脚正常外，其它各脚阻值均小于1Ω，说明L3017振荡变压器内部短路，使ZL62保护器损坏。此振荡变压器市场上较难买到，因此决定自己绕制。

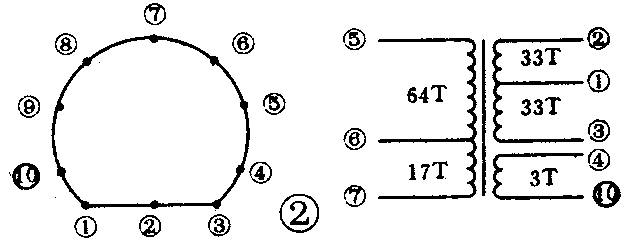

绕制方法：拆下原振荡变压器线圈，用φ0.11漆包线，按图2所示数据进行绕制（同方向）。认为无误后焊回Z802板，测电流为60mA左右，ZL62可用0.1A保险丝代替，用此方法修复后经半年多使用效果良好。（李延军）
