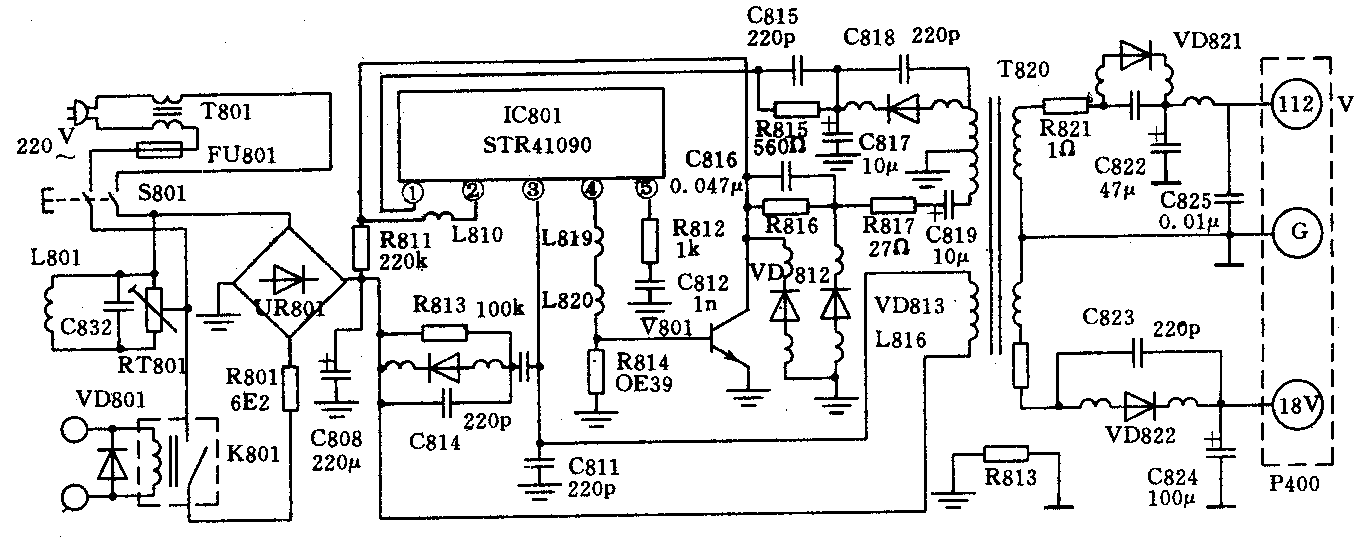

目前国内不少电视机都采用STR41090厚膜集成块作开关稳压电路，由于不少读者对这种开关电源不太了解，给检修带来了一定困难。现以快乐牌HC2063R型（佳丽彩EC2063）51厘米彩电为例，介绍检修实例，供读者参考。该机的电源电路如图所示。
例1 故障现象：无光无声，电源电压+112V与+18V均偏低。
分析与检修：通电检查测得开关电源+112V端电压约为54V，＋18V端电压为7V左右；拔掉电源输出插头P400，其两组输出电压值均无变化，证实故障确在开关稳压电路部分。为了安全起见先断电检查，用MF18型万用表1k档测得+112V点对地（红表笔接地）电阻，阻值约为10Ω，+18V点对地电阻大于100kΩ，说明电源电路的两组负载电路无短路和严重漏电故障。由于过压保护元件R813、C813、C811均良好，同时测得IC801内部开关调整营c极即③卿与e极即④脚直流电阻正常，说明其内部开关管未被击穿。
综合上述情况，造成两组输出电压均偏低的原因一般有两种：①整流桥UR801内部部分损坏变为半波整流；②过流保护电路工作失常。当开关电路工作正常时，其过流保护管V801处在截止状态，只有在电网电压超过规定值或因负载过重时，IC801内部开关管的e极电流才显著增加，使其e极电阻R814上的压降也随之增加，此时，V801由截止转为导通状态，从而达到过流保护的目的。因此，先检查滤波电容C808的两端电压，测得此电压为310V，属正常。然后查过流保护管V801的工作状态，测得其c极电位为0.25V，b极电位不足0.35V，说明V801并未动作，由于查得正反馈元件R816、R817、C891均正常，所以怀疑R814变质（阻值增大），从而使开关调整管工作电流显著减小，造成开关变压器T802的转换效率明显下降，使其两组输出电压均偏低。焊下R814测得其阻值为42Ω，远大于正常值0.39Ω，用1WO．39Ω的金属膜电阻换上后，通电测得STR41090的①脚基准电压恢复到正常值85V，⑤脚为80V，V801的b极小于0.15V，此时，两组输出电压均恢复正常。插上插头P400，开机，故障排除。
例2 故障现象：无光无声，测得电源电压+112V点与+18V点均为0V。
分析与检修：开盖检查电源保险管FU801良好，电源电路中各元件没有脱焊与烧断现象。通电开机，继电器K801接点闭合良好，测得滤波电容C808两端电压正常（310V），但两种电压均无输出。查得两组电路对地电阻值均正常，说明开关变压器副边侧无故障；保险电阻R821与R823也良好。测得IC801的①脚基准电压甚微（正常值应在85V左右），过流保护管V801的b极电压约0.15V，其保护未动作。因此，初步判断：①正反馈电路有故障；②厚膜集成块IC801内部检测电路有短路存在。分别测得R816、R817、C817均良好，但测得正反馈电容C819无充放电指示，实测该电容已无容量，说明该电容内部已开路。换一只新电容，开机，故障排除。
例3 故障现象：电视机面极发光二极管（VD009）在开关启动后能熄灭，但无光无声。
分析与检修：开机盖测得厚膜集成块IC801内部开关调整管c极即③脚与e极即④脚间直流正反向电阻均为0值，说明开关管已被击穿。询问用户得知，该机使用地点电网电压很不稳定，并且在停电时常使用柴油机发电的电源，曾两次烧坏过STR41090，每次换上新的集成块收看的时间均不长。根据这种情况初步判断为该机的保护电路没起作用，而不是稳压集成块质量不好所致。所以，先检查V801管的性能，焊下该管测得c极与b极间无正向电阻值，说明其内部已开路。用国产管3DG130C直接代换过流保护管BC337，同时更换已坏的STR41090，故障排除，经用户使用近一年时间来再发生过类似故障。（唐广徽）
