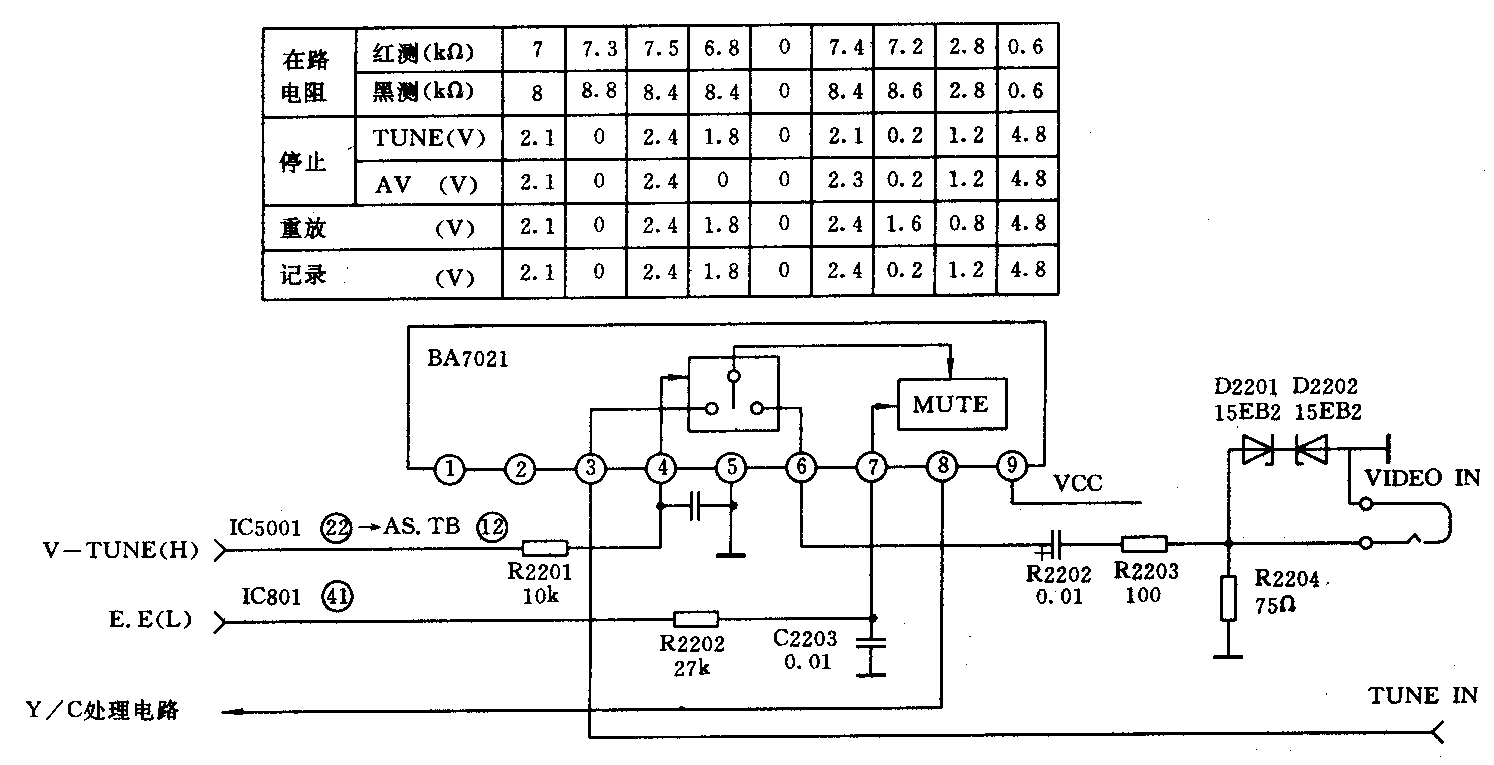

夏普VC－507DT／A506D录像机外部视频信号输入有TUNE和AUX两种方式，其中TUNE输入方式是通过调谐接收广播电视节目后经解调获得视频输入信号，而AUX信号则从背面板VIDEO IN插口输入，这两种视频输入信号选择在电路中采用电子开关切换，其切换过程是靠集成电路IC2202（BA7021）和控制信号来实现的，如附图所示。BA7021采用9脚单列直插塑封结构，TUNE和AUX信号分别从③、⑥脚输入，④脚为V—TUNE（H）控制信号输入端，⑦脚为E·E（L）控制信号输入端，⑧脚为切换后的视频信号输出端，⑨脚为电源端，其工作原理如下：
1．当输入选择在TUNE状态时，定时器微处理器IC5001脚输出V－TUNE（H）控制信号加到BA7021④脚，电子开关将⑥脚断开，③脚接通，TUNE输入信号经电子开关后由⑧脚输出，然后加到Y／C信号处理电路中去。
2.当输入选择在AV状态时，BA7021④脚无V—TUNE控制信号，输入为低电平，电子开关将③脚断开，⑥脚接通，VIDEO IN信号经电子开关后同样由⑧脚输出。
3．当机器处于重放状态时，视频磁头拾取的视频磁迹信号经磁头前置放大后直接送到Y／C信号处理电路中去，同时，在这种状态下，系统控制IC8010输出的E·E（L）控制信号加到BA7021⑦脚控制其内部MUTE电路，使得⑧脚无输出。
该电路虽然控制原理简单，但故障率较高，下面举出两个故障实例。
例1 故障现象：接通电源开关，从背面板输入视频／音频信号复制录像带，按下频道选择（CHANNEL）钮使多功能显示窗显示AV频道，监视器上有伴音，但无图像。
分析与检修：根据上述故障现象分析，初步判断故障在视频信号处理电路中。先将录像机输入选择置于TUNE状态，然后调谐接收广播电视节目，监视器上声图均为正常，说明故障在视频输入切换电路中。用500型万用表检查IC2202（BA7021）各脚在路对地电阻和状态电压，没有发现明显的问题（正常值如附图所示）。接着用示波器观察IC2202⑥脚输入的视频信号，发现此信号已丢失，将示波器移到视频输入插座芯脚仍然观察不到视频输入信号，拔下插头观察由放像机送来的视频信号，正常，说明视频插座输入端存在短路故障。用万用表检查视频插座芯脚对地电阻，阻值为零（正常值为75Ω）。焊下稳压管D2201、D2202检查，发现两只稳压管均已击穿短路，因此造成视频输入信号短路。更换D2201、D2202（15EB2）后，机器恢复正常。稳压管15EB2在市场上比较难买，如果一时找不到备件更换，可用国产2CW62稳压管直接代替。
例2 故障现象：重放时监视器上彩色图像和伴音信号均为正常，将视频输入选择置于TUNE状态，调谐广播电视节目，监视器上有伴音无图像。
分析与检修：根据上述故障现象分析，初步判断故障在视频输入选择电路中，按下频道选择（CHANNEL）钮至AV频道，然后在背面板输入视频／音频信号，监视器上声图均为正常，接着再将视频输入选择置于TUNE状态，用万用表检查BA7021④脚电压，电压为零（正常值应为1.8V，如附图所示），说明由IC5001脚送来的V－TUNE（H）控制信号已丢失，顺着信号流程用万用表检查主电路板上SA－TB接线脚，脚上有V—TUNE（H）控制信号存在，检查电阻R2201／10kΩ，此电阻正常，说明故障在印制电路线条中。仔细观察，发现该线条在高频头附近有一处已断裂，将断裂处焊接好，故障排除。（黄福森）
