近几年来，我国家用录像机不断增多，随之而来的是维修量也逐渐增大。在维修中要运用各种手段来排除机器故障，用录像机标准测试带来检查录像机，既简便又省时。尤其在使用过程中，对录像机性能等产生疑问时，用标准测试带来检查录像机，更为实用。但是标准测试带价格昂贵，且不易买到。本人在工作中，自制了个人用非标准测试带，效果很好。尤其对录像机的维修更有积极意义。虽然该带不能取代录像机标准测试带，但对标准测试带来说也是一种辅助和补充。现将具体制作方法与步骤介绍如下：
测试带的制作
1．准备工作：选用一台质量好的录像机。一般来说，新置录像机的性能在出厂前已调到最佳状态，所以选用的录像机只要使用时间不超过50小时即可。制作前应清洗一遍视频磁头及磁带路径上的有关部件。笔者选用松下NV-7500，再选用一台精度高的标准视频信号发生器，如美国TEKTRONIX公司生产的“1411同步和PAL测试信号发生器”。准备一台频带较宽（0－15MHz）、垂直灵敏度高的示波器和一台标准音频信号发生器。磁带最好选用质量较好的新带为宜，如松下、富士带即可。

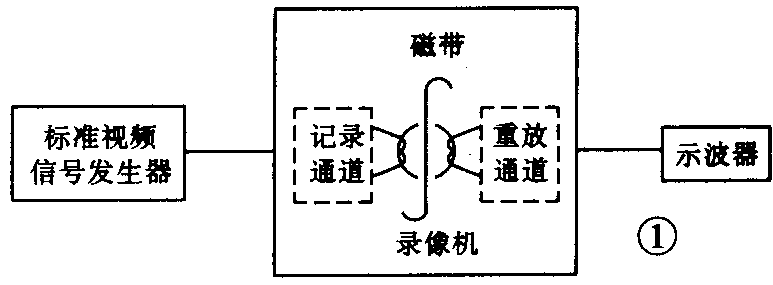

2．制作方法：制作时将机器按图1所示连接好。信号源和示波器预热20分钟以后开始工作，将录像机计数器置于“000”，并置于“摄像机”（CAMERA）位置，选用标准速度SP方式。以下分别介绍各种信号的录制：
（1）录彩条信号：将视频电缆接到信号发生器的彩条信号输出接口（如本仪器（即上述1411机）为J\(_{2}\)接口），按下录像机记录键，直到计数器读数为50时停止记录。
（2）录分裂场红色信号（即彩条在场的上部，下部是红色信号）：电缆连接形式不变，按下TSGll（本仪器TSG表示测试信号发生器，序号11为彩条发生器）插件面板上的RED键，再按下录像机记录键，计数器增加50个字后停止记录。
（3）录格子与点阵信号：将视频电缆改接到格子与点阵信号插口（本仪器为J\(_{3}\)插口），按下TSPll（本仪器TSP表示测试脉冲）插件面板上的C键，接着按下点阵键（DOTS）、垂直线键（VERT LINES）及水平线键（HORIZ LINES），此时按下录像机记录键，计数器增加50个字后停止记录。
（4）录阶梯波叠加彩色副载波信号：将视频电缆改接到这个信号输出插口（本仪器为J\(_{4}\)插口）上，将TSG13（序号13为阶梯波发生器）插件面板上的白电平幅度调节钮调至50％位置上，按下5阶梯波键（5STEPS）及使U副载波（U SUBCARRIER）为280mV位置，并同时将控制键按下，置于“NO”位置。此时，按下录像机记录键，计数器增加50个字后停止记录。
（5）录多波群信号；将视频电缆改接到这个信号输出插口（本仪器为J\(_{6}\)插口），按下TSG16（序号16为多波群发生器）插件面板上的频率定位键（FREQRANGE），使该键处于低频（LOW）位置，接着再按下多波群键（MULTIBURST）。此时，按下录像机记录键，计数器增加50个字后停止记录。
（6）音频信号可利用录像机后配音功能（AUDIO DUB）将音频信号加进去。具体做法是：用音频电缆将标准音频信号发生器输出端与录像机音频输入端连接起来，分别录上100Hz、330Hz、1kHz、3kHz、5kHz等。注意要求该音频信号幅度比额定输入电平低20dB。保持输入电平恒定，依次改变输入信号频率进行记录。

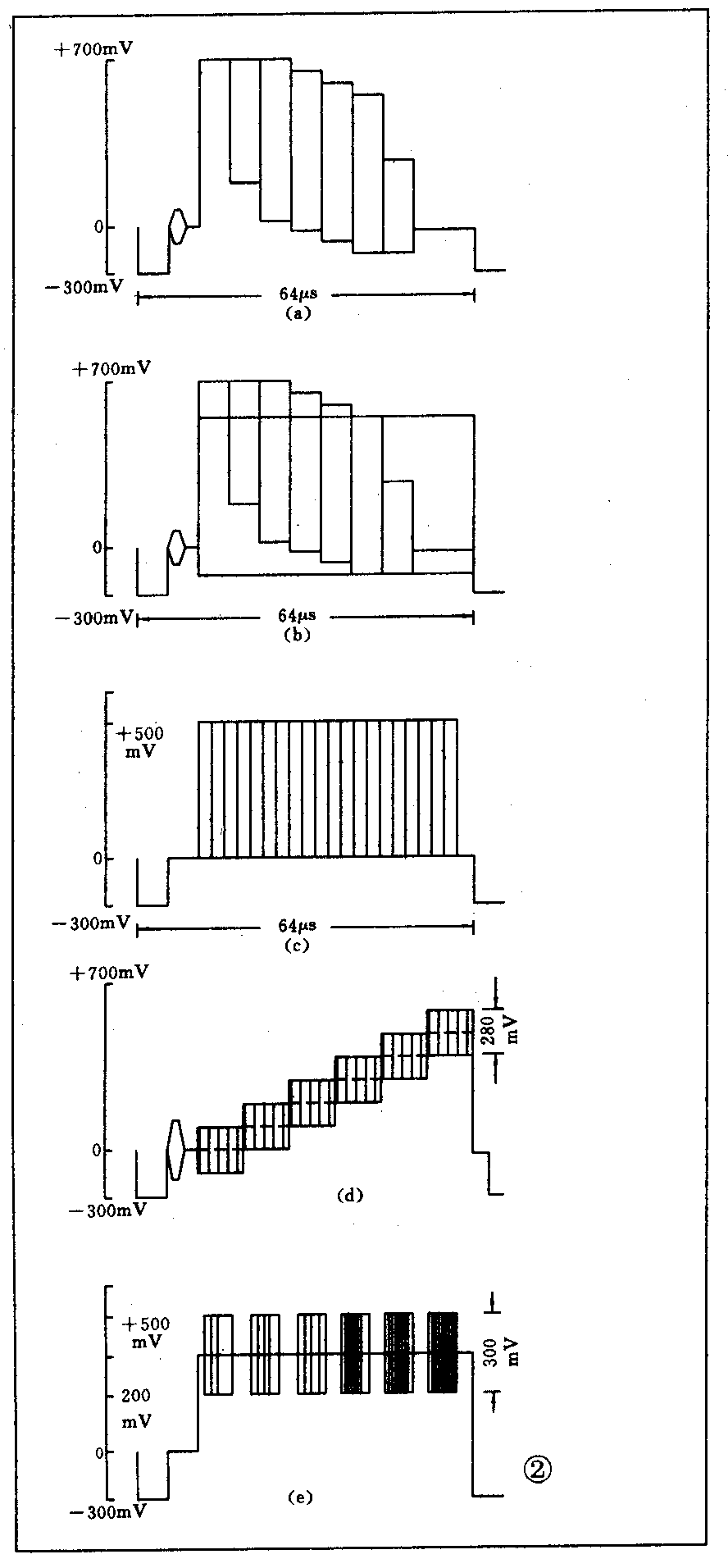

制作完成后，进行重放，用示波器观测所录信号波形（上述所录制的（1）～（5）视频信号波形分别如图2中（a）～（e）所示），看有无失真、幅度变化及杂波干扰等。如出现上述现象，应首先考虑所选用的录像机是不是没有达到标准要求；视频磁头是否未清洗好，或者录像机本身质量有问题。另外还可以检查一下是否由于视频电缆太长，而引入了杂波信号等。如无问题即可投入使用。
测试带的应用
这种非标准测试带可用于重放系统的简单调整以及日常保养和维修。例如，对视频磁头更换以及机构传动系统零件的拆卸、更换后的调整、测试，或者出现图像扭曲、失真、清晰度下降等，可利用该带的有关测试信号对录像机进行初步的定性检查：非标准测试带上的彩条信号可用于彩色相位和增益的调整；利用分裂场红色信号的红色部分可以观察到色度噪声及录像机磁头条带效应；利用格子与点阵信号进行线性检查；利用阶梯波信号，再用示波器观测录像机重放输出的视频信号中出现的噪波；还可将一行阶梯波信号扩展，观察阶梯波形的上升沿的抖动量，从而可以大体观察、比较视频的抖动；用多波群信号可以测量视频带宽等。
还可以根据使用实际需要，用类似方法录制其它测试信号。（鲁海城）
