高品质的功率放大器一直是广大音响爱好者所追求的热门，目前较流行的STK4151、4191等厚膜音响集成电路，以其装调简单，具有较高性能而被爱好者们所推崇。然而世界各音响制造名家，仍都采用全分立式结构，目的当然是为了便于对电路中的细节进行调整，以期获得更完美的音质。

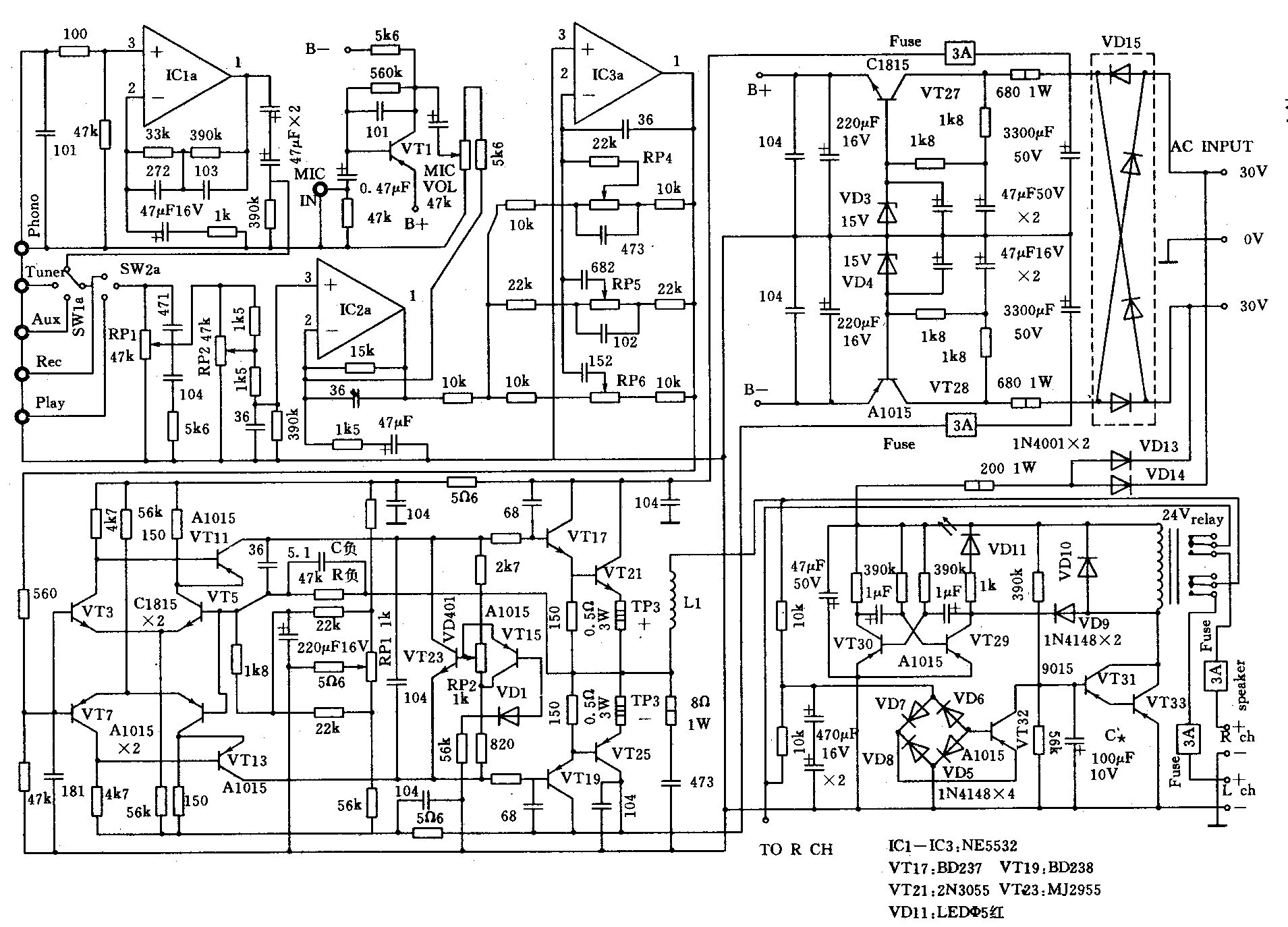

本文所推荐的TA1500合并式晶体管功放电路是一款深受音响玩家青睐的精华之作。原出自通用电路公司，是一款成熟的电路。整个电路由前置放大器、纯直流功率放大器、保护电路3部分构成。电路原理图如图所示，仅画出了左声道，右声道电路与左声道完全一样。该机除前置放大器外均采用分立式结构，所有元件均采用常规器件。试听比较并不逊色于市售近千元的成品机，性价比高，装调简单，便于爱好者自行仿制。该电路最大特点是瞬态失真低，动态范围大。其主要性能指标如下：
频响范围：0.5Hz～150kHz。
输出功率：8Ω负载时80W×2；4Ω负载时100W×2。
谐波失真：额定输出时小于0.2％，低于额定功率输出时小于0.03％。
前置放大器由3块优质快速型双运放NE5532担任。设置有唱机（PHONO）、激光唱机（CD唱机）、磁带卡座（TAPE）、话筒（MIC）、调谐器（TUNER）等多路输入接口，可很方便地与多种音源相驳接。IC1为符合RIAA标准的动磁式立体声唱机前置均衡器，IC2为双声道前置主放大器，IC3为反馈式音调控制电路，信号由运放负输入端加入，分别对高、中、低频进行衰减和提升，音量采用简便易行的衰减控制电路，便于简化电路结构和避免不必要的失真，VT1、VT2构成话筒前置放大，输出信号加至IC2的负输入端，与音乐信号（其他音源产生）一起进行混合放大，可进行卡拉OK演唱。
功率放大电路采用全互补对称结构，简洁明快，是本扩音机的精华所在。①采用直流耦合，提高电路的保真度。②采用双差分电路作输入级，有效抑制了零点漂移，起降低放大器本底噪音、提高开环增益的作用。③采用动态偏置电路，以提高电源利用率，增大动态范围，降低TIM失真。④采用大环路负反馈电路，进一步提高放大器的信噪比。原理如下：VT3、VT5组成NPN管差分放大器，VT7、VT9组成PNP管差分放大器，两个放大器平衡输出，相位相反，分别放大信号的正负半个周期，放大后的信号通过VT11、VT13所组成的互补对称主放大器进行电压放大后加至输出级，输出级采用达林顿式射极输出器，输出阻抗很低，电流放大能力极强，对推动低阻抗大负载极有利，VT23、VT15、VD1等组成动态偏置电路。静态或小信号时VT23的V\(_{ce}\)很小，提供给输出级的偏流也很小，输出管近乎截止（请注意，此时输出管仍存在一定的偏流并不是处于截止状态）。随着信号的增强，Vce随之增大，提供给输出级的偏流也相应增大，输出管进入甲类工作状态，有效地克服了放大器的交越失真。大环路负反馈由R负、C负完成，目的是为了进一步改善功放电路的开环非线性失真。VT23除起动态偏置作用外，在装配时应与VT21、VT25装在同一个散热器上，兼有温度补偿作用，当温度升高时，VT23的V\(_{ce}\)随之降低，减小功放管的偏流，从而降低功放管的功耗，起到温度补偿作用。并联于VT23上的104为高频旁路电容，以保证高频时VT23的Vce也接近0V。由于整个电路增益很高；在电源上增设有多只104高频退耦电容，以防止高频自激。RP＇1为放大器的中点调节电位器，RP＇2为输出管的静态工作电流调节电位器。
扬声器延时保护电路原理简述如下：VT29、VT30组成多谐自激振荡器，给延时指示（LED）提供方波信号，VD5～VT8、VT32组成直流电平电桥检出电路，VT31、VT33组成达林顿电流推动器，用以驱动继电器。正常时VT31、VT33达林顿管处于饱和导通状态，继电器吸合，接通扬声器回路，当功放电路中点出现直流电位时（偏离零点值正、负约1.5V时），VT32立即检出该电平，并迫使VT31、VT32达林顿管截止，断开继电器供电回路，切断扬声器回路，保护场声器免遭烧毁直至直流电平消失，继电器又会重新吸合。C*为3秒延时电容，其充电特性可使继电器慢于电源接通后3～5秒吸合，以避免开机浪涌对扬声器的冲击。
元件选择：为充分体现本电路的各项指标，元件选择时应遵循以下几点：①严格按图纸标称值组织元件。②晶体管应进行配对，配对管β值误差10％以内即可。③所有电阻（除注明外）均采用金属膜1／2W电阻。④整流全桥VD15容量不得小于5A。⑤电源变压器容量应大于150VA。
组装调试；所有元件装配无误后，即可进行通电调试，所有调试工作均在不接扬声器箱的情况下进行，步骤如下：
1．保护电路调整：接通电源，VD11即闪烁，约3秒后，VDll常亮，同时继电器吸合，表明延时电路正常，然后将万用表置R×1档（或用9V电池），表笔分别接至VD6负端与地之间，人为加上一个直流电平，此时继电器应马上断开，撤掉该直流电平约3秒，继电器应重新吸合，调换表笔也应如此，否则应检查电平检测电路的元件安装是否有误。
2．前置电路调整：前置电路的元件选择安装和焊接无误时，只需观察集成电路的供电是否对称（±15V），其它毋需进行调整。
3．功放部分调整：先将RP1旋至中间位置，RP＇2旋至电路板上的L端，然后将两枚3A保险管装在左声道电源供给端，万用表置0.25V档测左声道功放输出中点电位，微调PR＇1，使中点电位为0V左右即可。然后微调RP＇2，使TP3“＋”、“－”端压降为0.1V即可，右声道调整与左声道完全一样。
上述调整完毕后即可接上扬声器箱进行试听。
为体现本电路的各项技术指标，宜选用谐振频率较低的三分频扬声器组合，当然音源更为重要，能用CD唱机作为音源，效果将更好。（陈尚品 梁建国 王勇）
