一种新型的返带机构

[编者按]自动返带机心是一种结构紧凑、体积小、重量轻的电子产品，很多读者都已拥有了带自动返带功能的录音机，本文将向大家介绍一种新型的返带机构。

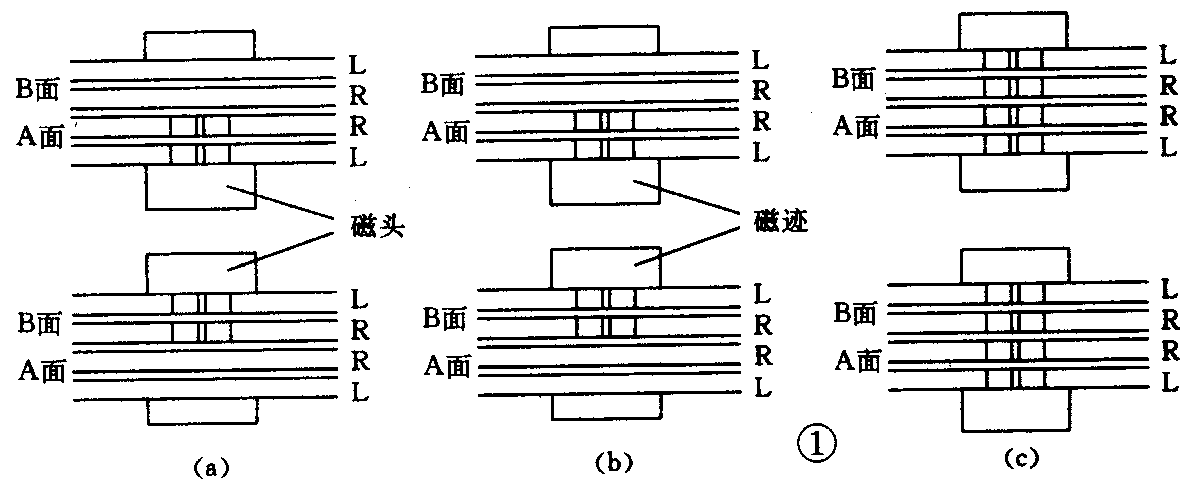

它由两个压带滚轮、两个飞轮、两根主导轴和一整套返带传动机构及特殊的磁头所组成。返带机心的磁头形式分为3种：磁头回转式，磁头上下移动式和磁头不动式（磁头具有双迹式）。磁头回转式返带机心是利用扇形齿轮，使磁头回转180度，磁头的磁迹抬高到磁带的上磁迹位置和传动机构来工作的，其磁头与磁带的相互位置如图1（a）所示；磁头上下移动式返带机心是利用斜面，使磁头上移和通过传动机构来工作的，其磁头与磁带的相互位置如图1（b）所示；磁头不动式返带机心是靠磁头本身已制作的磁带A面和B面的磁迹及传动机构来工作的，其磁头与磁带的相互位置如图1（c）所示。无论磁头的结构形式如何改变，要想达到返带的目的，就必须具有一完整的返带机构及杠杆机构等来完成返带动作，下面，就这种返带机构作一阐述。

返带机构的功能分为自动返带和手动返带两种。自动返带为当放入磁带进入放音工作状态后，只要不去按动任何功能键，磁带就能够无限制地连续不断地进行A面、B面的循环往返放音的功能；手动返带则是在放音途中，按动手动返带键，使磁带运行从A面转向B面的功能。

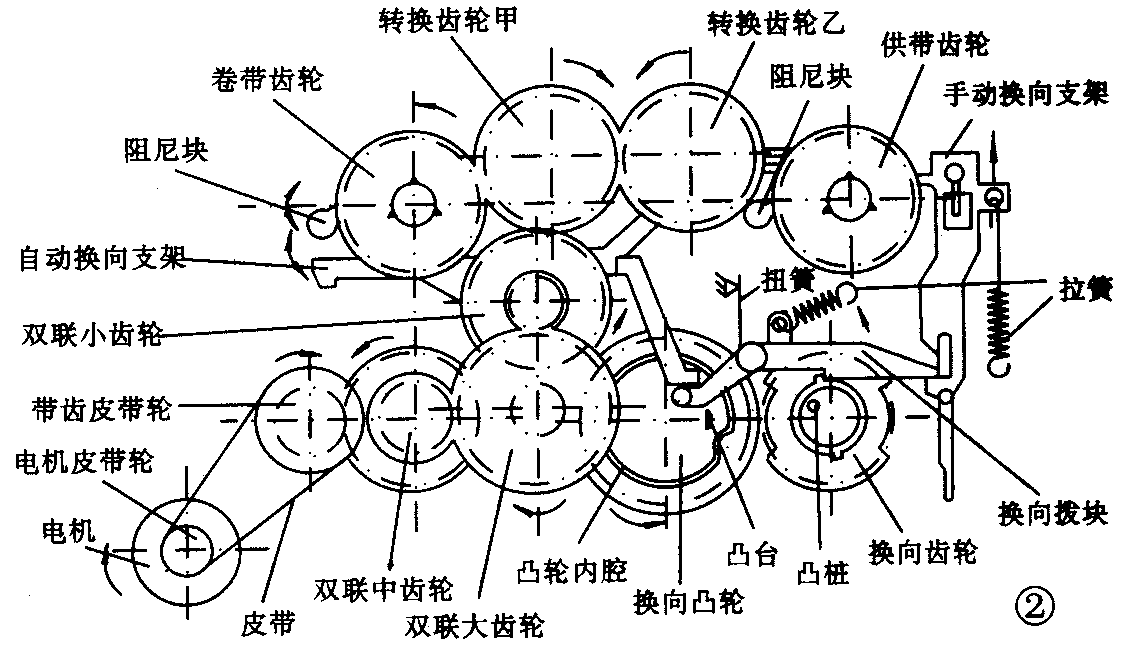

当磁带装入带仓，推进至工作位置后，就能通过杠杆机构，自动接通电源开关，使电机进入工作状态。电机将动力通过皮带传递到带齿皮带轮上并作顺时针方向运转，带齿皮带轮与双联中齿轮啮合，使双联中齿轮作逆时针方向运转；双联中齿轮与双联大齿轮啮合，双联大齿轮作顺时针方向运转，而使双联小齿轮作逆时针方向运转。双联小齿轮与转换齿轮啮合，转换齿轮甲依顺时针方向运转；转换齿轮甲与卷带齿轮啮合又与转换齿轮乙啮合，如图2所示。当转换齿轮甲向左摆动与卷带齿轮啮合时，卷带齿轮依逆时针方向运转，放音工作处于正常状态；向右摇动时，与供带齿轮啮合，使供带齿轮依顺时针方向运转（也就是反向放音正常工作）。

在正常放音工作情况下，卷带齿轮、卷带帽在羊毛毡的摩擦力作用下，同时正常运转（确切地说是随卷带半径的增大一面运转一面打滑）。由于卷带齿轮是空套在卷带摩擦盘上的，通过羊毛毡将力矩传递给卷带齿轮，卷带帽是压装在卷带摩擦盘上的，靠压簧将卷带齿轮始终压贴在羊毛毡上，如图3所示。

由图可知，空套在卷带轴上的阻尼块在放音工作状态下，依靠摩擦力的作用，使阻尼块始终朝逆时针方向运转（仅旋转一个角度）而紧靠自动换向支架，使自动换向支架作逆时针方向旋转，使其尾部受凸轮内腔轨迹的控制，在阻尼块和换向凸轮内腔的双向作用下，作周期性的空摆动。当磁带运行终了时，卷带帽、卷带摩擦盘停止运转，阻尼块也停止运转而停留在某一个位置，由于转换齿轮甲继续运转，空套在卷带摩擦盘上的卷带齿轮则继续作打滑空运转；同时，双联大齿轮继续使换向凸轮作逆时针方向运转，使得自动换向支架的尾部沿凸轮内腔动作，而不再受阻尼块动作的影响。当自动换向支架的尾部摆入换向凸轮凸台的旋转半径范围内时，凸台就压向换向支架的尾部，使换向支架旋转更大的角度，而使换向拨块作逆时针方向的旋转，钩脚脱开换向齿轮的凸台，在扭簧的作用下，换向齿轮朝逆时针方向运转一个角度，从而使换向凸轮与换向齿轮啮合，换向齿轮顺时针方向旋转180度，带动换向拨片逆时针方向旋转一个角度（图中没有画出），推动了换向滑片向右移动，而使左压带滚轮恢复不工作状态，右压带滚轮进入工作位置，在磁头支架斜面的作用下，使磁头抬高到另一磁迹的工作位置，并使转换齿轮乙向右靠向供带齿轮，这时，手动换向支架向上移动，推动自动换向支架的尾端朝逆时针方向运转一角度，其尾端紧贴在换向凸轮的内壁，恢复到空摆动状态，达到了自动退带的目的。

手动返带是在放音的过程中，按下手动返带键，使手动换向支架向上运动，推开换向拨块的钩脚，使换向齿轮顺时针方向运转一个角度，迫使换向齿轮与换向凸轮啮合，换向齿轮旋转180度，带动换向拨片动作，推动换向滑片移动，使左压带滚轮恢复到不工作状态，右压带滚轮进入工作位置，同时换向沿片推动转换齿轮的换向板，使转换齿轮乙靠向供带齿轮，在磁头支架斜面的作用下使磁头抬高到另一磁迹的工作位置，达到了手动返带的目的。

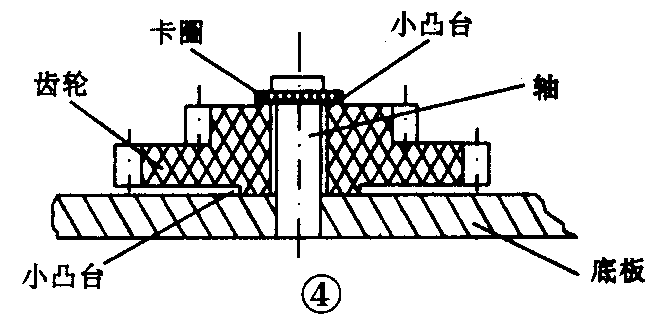

这种新型的返带机构是由皮带传动机构、齿轮副传动机构、杠杆凸轮传动机构和摩擦机构等组成。由于使用了齿轮传动机构和凸轮机构，因而确保了传动的稳定性和工作的可靠性。在齿轮传动中，齿轮与轴的配合为动配合，齿轮的两端设有减小摩擦的小凸台如图4所示，轴向都用塑料卡圈进行限位，齿轴短而粗，强度好。

返带机构中的自动换向支架，设计成人字形的结构，其一端受卷带齿轮下的阻尼块控制，另一端受换向凸轮的凸轮内腔控制，在正常放音状态下，换向支架在阻尼块和换向凸轮的双向作用下，仅作周期性的上下摆动。换向拨块设计成棘轮式结构，使换向齿轮作周期性的180度等分运转。自动返带机构中的卷带轮机构，设置了2块羊毛毡来传递力矩如图3所示，一块羊毛毡用来提供放音力矩；另一块羊毛毡则是依靠其摩擦力使阻尼块始终压贴在换向支架的顶端侧面（在正常放音状态下），而使换向支架的另一端周期性地紧挨着换向凸轮内腔，而不致于摆动到凸台的回转半径以内。因此只要卷带帽不运转，卷带摩擦盘也就不运转，阻尼块也就停止动作（停留在某一个位置），换向支架就只受换向凸轮内腔控制而动作。这种机构不仅用于返带机心中，也适用于全自停机心中。

综上所述，这种新型的返带机构在设计上是比较合理的，结构安排比较紧凑，机械传动的可靠性比较高，功能失效的可能性比较小，是一种比较理想的返带机构。（曹武民）
