目前，市场上出现了一种新颖的数字调谐收音机（简称DTS收音机），它与传统的机械调谐收音机相比，具有很多优点。此种收音机在许多国家已相当普及，国内随着人们物质文化水平的不断提高，此种收音机会像带遥控器的彩电一样，日益受到大家的欢迎。
数字调谐收音机的面板
大家知道，普通收音机的面板上或侧面都有一只大的调谐旋钮及频率刻度盘，旋动此旋钮，调谐指针在频率刻度范围内移动，以此来寻找所需收听的电台。图1所示的收音机，除了电源开关、波段开关、音量电位器等与普通收音机相同外，在面板上或侧面既没有旋钮，也没有频率刻度盘，只有一块长方形的液晶显示屏及10多又像计算器键盘一样的轻触按键开关，这就是数字调谐收音机。
接通此种收音机电源后，液晶屏上将显示电台频率，如按一下自动搜索按键，频率数字从低到高逐步跳、变收到电台后自动停止搜索，并且在液晶屏显示所接收电台的频率，并可将此电台频率储存起来，这是数调收音机的基本功能。
数字调谐收音机的方框图

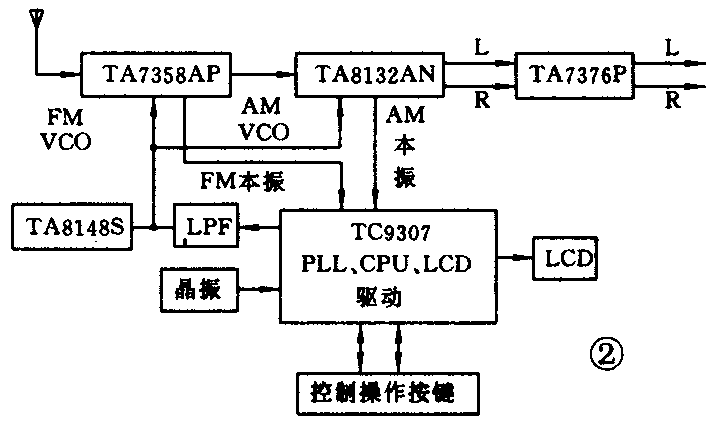

图2是数字调谐收音机的方框图。其中集成电路TA7358AP为调频（FM）的前端电路，它包括调频的高放、本振、混频。
集成电路TA8132AN内包含调幅（AM）的本振、混频、中放和检波电路，调频的中放、鉴频及调频立体声解码电路。并可在TC9307配合实现中频计数自停。
集成电路TA7376P为双声道功放电路。TA8148S为直流电压（DC／DC）转换集成电路。TC9307是一块数字调谐收音机专用的大规模集成电路，内部主要由锁相环频率合成器（PLL）、微处理机（CPU）以及LCD液晶显示驱动等三部分组成。
LPF是有源低通滤波器，它主要是将鉴相器出来的误差电压变成控制变容管的直流偏压。LCD为液晶显示器，它可显示收音波段、频率等。晶振提供高精度的基准频率。
数字调谐收音机是利用微处理机程序控制技术和频率合成技术来达到自动选台的目的，它用变容二极管代替了传统的双连或四连可变电容器，且用液晶屏（或LED）直接显示接收电台的波段、频率等，因而面板上不需调谐旋钮和刻度盘，而只有微处理机的操作键盘及液晶显示屏。又由于施加到变容二极管的反向偏压较高（10左右），一般低电压袖珍机无法满足要求，必须采用直流电压变换器（DC／DC），将直流电压升高到15V左右（有TV伴音的需升高到30V左右）。因此，它与普遍收音机相比，增加了微处理机程序控制电路、锁相环频率合成电路（PLL）、液晶显示驱动电路（以上三部分一般都包含在一块大规模集成电路内）和一套外围电路以及作为基准频率的标准晶体。同时还增加了直流升压变换电路和液晶显示屏。为实现定时开机、睡眠关机等功能，电源部分采用电子开关来控制。
数字调谐收音机的优点
1．体积小、重量轻、寿命长。
2．操作简便（轻触按键），预置好常听的电台后，每次像彩电的遥控器那样按1、2、3……即可。
3．能手动或自动快速搜索选择电台，调谐快速准确。还可预置选台，存储记忆，并具有定时开机、定时关机、睡眠关机、时钟等功能。
4．波段、频率用数字显示，非常直观。
5．收台十分稳定。这点在收听短波时优越性更为突出。
使用中注意事项
1．外接电源插孔输入的电压千万不能超过其规定值，而且必须是直正稳压的（市场上有许多所谓稳压电源实际上根本不能稳压，负载轻时比其标称电压高出好几伏），否则极易烧坏机内集成电路。
2．更换电池时，将锁定开关打在“LOCK”（锁定）位置，以防任何储存信号的丢失。同时更换电池也需在2分钟内完成，否则因微处理机断电而将储存信号丢失（有单独钮扣电池供电的除外）。（张宝庆）
