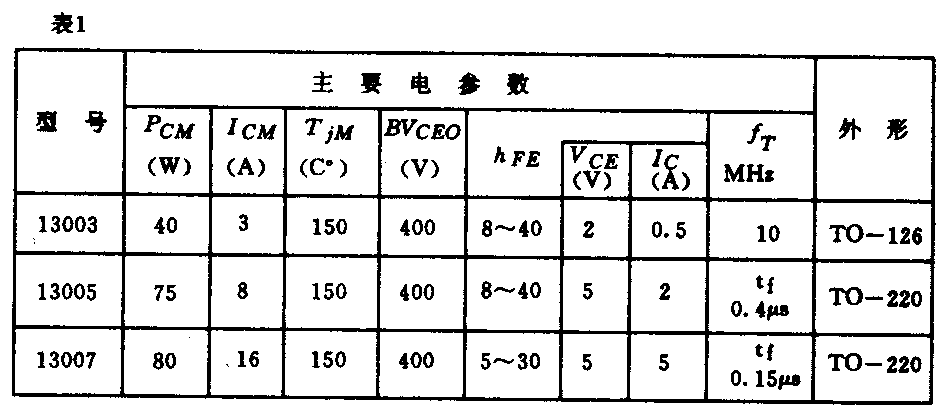

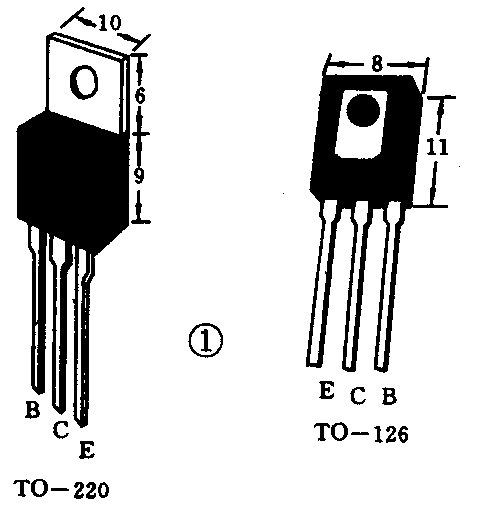

目前，国内一些厂家生产了1300系列的三种晶体管，它们能替代进口管用于电子镇流器中，效果较好。这三种晶体管的型号为13003、13005、13007，它们的外形及管脚排列如图1所示，主要电参数见表1。这里应指出表1中P\(_{CM}\)参数是指晶体管的管壳温度Tc为25℃，即晶体管加无限大散热器条件下的功率最大额定值。如果不加散热器，那么，在环境温度（Ta）为25℃时，它们的最大功率，13003管只有1.4W，其它两种管子只有2W。当环境温度T\(_{c}\)上升时，PCM的数值会下降，这时实际能承受的最大功率P’\(_{CM}\)为PCM乘以功率额定系数，具体系数值可从图2曲线中查到。例如13005晶体管当T\(_{c}\)为60℃时，功率额定系数为0.7，这时P’CM=P\(_{CM}\)×0.7＝75W×0.7＝52.5W。
图3是电子镇流器电路图，用于此电路中的晶体管，要求其集电极耐压大于400伏，并且要求击穿特性陡直，饱和压降小，开关速度快等。h\(_{FE}\)值通常选20～30为好。同时还要测稳定性和饱和压降。以13003、13005为例，当基极注入电流IB=0.2A时测h\(_{FE}\)，在短时间内，要求管子不应出现明显的温漂；测13003管饱和压降时，测试条件为IC=1.5A，I\(_{B}\)=0.5A，要求饱和压降VCES≤3V；同理测13005管饱和压降时，测试条件为I\(_{C}\)=4A，IB=1A，要求饱和压降V\(_{CES}\)≤1V。在图3电路中采用高频自激触发形式。由C4、C5、PTC等组成“软启动”电路，让灯丝经适当的预热后再发射电子，以延长灯管的寿命。PTC热敏电阻与C4两元件起延时作用。当PTC热敏电阻突变为高阻值时，灯管才能启动。表2列出灯管功率以及晶体管型号、LC对照表，供读者参考。
在电子镇流器电路中，元器件的质量以及安装工艺的好坏，都会对整机电性能产生影响。所以除了要求晶体管质量符合要求外，脉冲变压器要选用性能良好的坡莫合金或铁氧体作为导磁材料。谐振电容C5采用损耗小的金属化高压电容器。另外电源输入端并接一个由电容、电阻以及一组绕向相反、电感量相同的扼流圈组成的抗干扰电路，输出扼流圈增加屏蔽绕组以及晶体管C－E两极并联阻尼二极管或在B－E两极加一个几十欧姆的电阻。采取了上述措施，就可保证电路正常工作。（严军）
