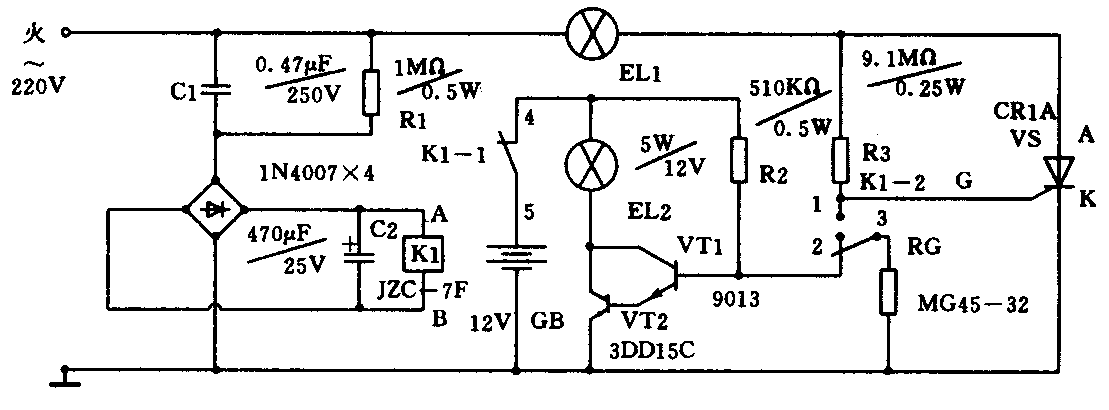

下图线路是一种用于公共场所的夜间照明应急灯，白天不论有否停电此灯均不亮，夜间有电则EL1亮，如遇停电则EL2亮。
白天220V市电经C1、R1，由桥式整流及C2滤波后使K1小型继电器线圈得电，其触点K1－2（l，3）吸合，触点K1－1（4，5）断开，此时光敏电阻RG上得到较强光线其阻值较小，经R3到RG上的压降不足以触发单向可控硅VS（CR1A／400V），EL1灯不亮。如遇停电，也因经R2至RG上的压降不能使VT1、VT2导通，所以EL2也不亮。晚间光敏电阻RG上得到的光线较暗，使其阻值增大，有交流电时就使VS的G端触发，可控硅导通，EL1灯亮。如遇上停电，则因小型继电器（JZC—7F）线圈不能得电其触点K1—1（4，5）合上，K1—2（2，3）闭合，由蓄电池GB上来的直流12伏电经R2、RG分压，使VT1、VT2导通，灯EL2亮。
RG光敏电阻选用MG45—32型，也可用另外型号替代，VS单向可控硅选用CR1A／400V，当然其它型号单向可控硅亦可选用。小型继电器选用JZC—7F或选JRX—13F等，注意应有两组触点。GB是蓄电池，如在经常停电的厂矿、农村能再安装一个充电器，接到K1—1的另一端（F），则可以维持该电路长期工作。当然在不常停电的场所GB也可用干电池代替。
整个电路安装完毕，只要不使RG与灯的距离过近，稍作调试就可以正常工作。(蒋 敏)
