录像机重放或录制节目时，磁带还剩余多少？是使用者很关心的问题，具有磁带剩余量显示功能的录像机可以解决这个问题。这种录像机不论你插入的磁带是从什么部位开始（指带头、带中或其它任何位置），一经走带，立刻就能根据要求计算出磁带的剩余量，并将它转换成时间量（时、分、秒）在显示屏上显示出来。日立VT—M747录像机就具有这项功能，该机在插入磁带运行15秒钟以后，把遥控器上“COUNT／REMAIN”钮按下，显示屏就会出现剩余磁带时间量。如果选择“OSD ON”模式，剩余磁带显示量还会出现在电视屏幕的左下角。剩余磁带显示量一旦产生，只要这盒磁带没有排出机外，即使工作在其它状态，如倒带、快进等，剩余量显示始终保持正确数值运行。下面以VT—M747机为例说明磁带剩余量显示的原理。
1．线性时间计数器
一些老式录像机在收带盘下边装上带盘旋转传感器，用来判断收带盘的旋转状态，根据收带盘旋转的圈数和角度，用计数器来显示磁带运行的位置，快进和录放状态计数器作加法，倒带和反搜索计数器作减法，用来表示磁带位置的变化量。磁带盒在录像机的工作过程中，收带盘磁带卷的半径是变化的，则收带盘旋转圈数和磁带运行长度不是线性关系，因此上述检测办法只能表示磁带的大致位置，不能表示磁带的长度。
747机是采用计数CTL脉冲个数的办法来表示磁带运行量。由于CTL脉冲个数和磁带长度成线性关系，因此747机磁带计数器是线性计数器，它能表示磁带的长度和位置。又因录像机每秒记录的CTL脉冲个数是确定的整数值，所以磁带长度很容易用计数器换算成时间量。用四位10进制数值和60进制时间值（时、分）来表示磁带的位置和长度。
2．磁带剩余量显示原理

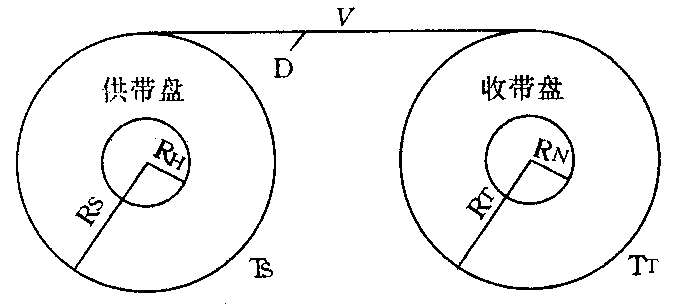

（1）测量原理：磁带卷绕在磁带盒的带盘上时，形成磁带卷的半径越大，则卷绕的带子越多。在磁带厚度规格为一定值的情况下，通过计算磁带的半径（或面积），就能确定磁带卷上的磁带长度。附图示出收、供带盘工作示意图，其中：R\(_{S}\)为供带侧磁带卷半径；RH为收、供带盘卷盘半径；T\(_{S}\)为供带盘绕一周周期；RT为收带侧磁带卷半径；T\(_{T}\)为收带盘绕一周周期；V为磁带运行速度；D为磁带厚度。
747机在收、供带盘两边都装上霍尔传感检测器，通过带盘下面磁钢的旋转，由霍尔传感器检出脉冲信号，可以得知带盘的旋转状态。在走带状态，供带卷磁带的线速度和走带速度相同，设定为V。由于CTL信号周期是恒定的，所以只要将供带盘的旋转脉冲信号及CTL信号输入微机，将前者的周期比上后者的周期就可以测出供带盘旋转的周期TS。经推算磁带剩余长度L=V\(^{2}\)TS\(_{2}\)／4π-πR\(^{2}\)H／D。对于某一确定的磁带规格，其RH、D及V都是确定的已知值，所以测出T\(_{S}\)的数值之后，微处理机就可以计算出供带盘剩余的磁带长度L，然后通过线性计数器将磁带量显示出来。实际上要比上述推理复杂一些，因不同规格的磁带有不同的RH值，目前我国比较流行的规格为PAL制的E－240、E－180、E－120、E－60、E－30等，NTSC制又有多种格式的磁带。因此录像机还必须自动检测RH值，才能计算出供带盘的磁带量。
（2）检测磁带规格的原理：747机在收、供带盘下面都装上旋转检测传感器，通过计算二个带盘的旋转周期，根据公式LD＋2πR\(^{2}\)\(_{H}\)=V2／4π（T\(^{2}\)S＋T2\(_{T}\)）计算和判断磁带的规格品种。每一种规格磁带有确定的L、RH，一种规格磁带对应一个确定的LD＋2πR\(^{2}\)\(_{H}\)值。通过测量在走带状态下的TS、T\(_{T}\)，然后由微机计算出T2S＋T\(^{2}\)\(_{T}\)，再由微机内部ROM存储的V2／4π（T\(^{2}\)S＋T2\(_{T}\)）表查出磁带的规格而确定RH，随后就能确定出磁带剩余量。
3．剩余磁带显示的一般过程
磁带插入录像机后，一经运行机器就能判别磁带的品种规格，计算出磁带的剩余量，并将这个量记忆在微机内部的RAM存储器。如果运行状态是重放或记录，上述推导过程中的带速为走带速度。如果运行的指令是快进或倒带，系统控制为了检测磁带剩余量，在进入工作状态之前先插入一个正向搜索或反向搜索的短过程，在SP方式搜索走带速度是重放速度的5倍，运行15秒钟以后，剩余量检测完毕，机器又进入正常快进或倒带。以后无论是走带、搜索、快进和倒带，机器都能根据输入的CTL脉冲个数，用线性计数器连续表示磁带剩余量，只要磁带不排出机器，这个计数值一直保持着并显示出来。
从以上分析看出，磁带剩余量显示，必须限于录像机控制系统的微机内部程序已经计算好编程的规格化磁带。对于非标准磁带或经机械剪接过的磁带，机器就没有能力正确显示余量。当然对于磁带厚度D和带盘R\(_{H}\)公差大的劣质磁带，余量显示的正确性也会受影响。（於志根）
