电位器的参数与选用

电位器是电子设备中常用元件之一。它的种类较多，特性不同，如何正确地选用，这是初学者常常遇到的问题，为此本文介绍常用电位器的参数和选用知识供读者参考。

电位器所用的电阻材料与相应的固定电阻器相同，因而主要参数与相应的电阻器类似。由于电位器的阻值是可调的，而且电位器上有触点存在，因此还有其它一些参数。

1．阻值的最大值和最小值

每个电位器的外壳上都标有阻值，这是电位器的标称阻值，它是指电位器的最大电阻值。最小电阻值又称为零位电阻，由于触点存在接触电阻，因此最小电阻值不可能为零。要求越小越好。

2．阻值变化特性

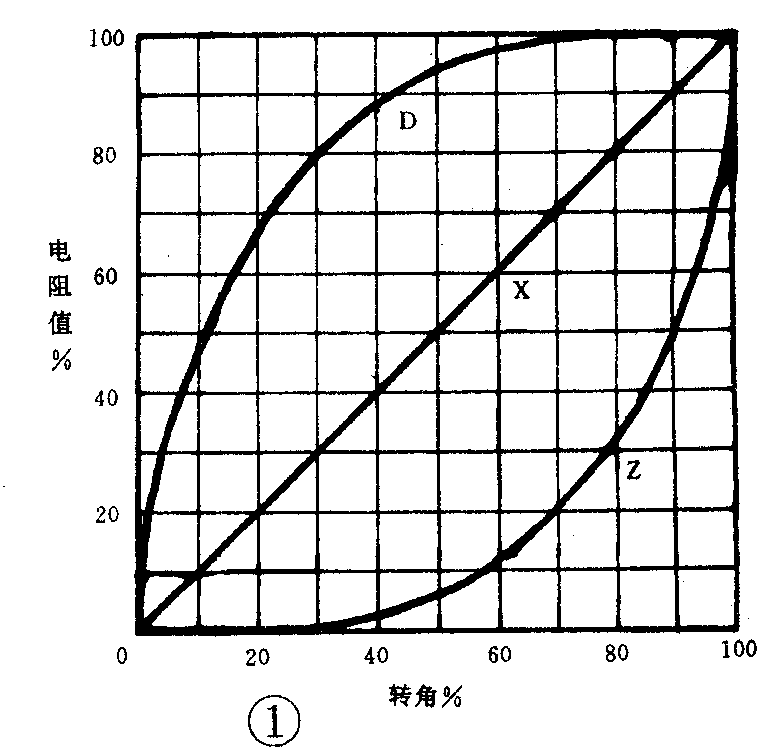

为了适应各种不同的用途，电位器阻值变化规律也不相同。常见的电位器阻值变化规律有三种，直线式（X型）、指数式（Z型）、对数式（D型）。三种形式的电位器其阻值随活动触点的旋转角度变化的曲线见图1。图中纵座标表示当某一角度时的电阻实际数值与电位器总电阻值的百分数，横座标是旋转角与最大旋转角的百分数。

X型电位器，其阻值变化与转角成直线关系。也就是电阻体上导电物质的分布是均匀的，所以单位长度的阻值相等。它适用于一些要求均匀调节的场合，如分压器、偏流调整等电路中。Z型电位器在开始转动时，阻值变化较小而在转角接近最大转角一端时，阻值变化就比较显著。这种电位器适合于音量控制电路。因为人耳对微小的声音稍有增加时，感觉很灵敏，但声音大到某一值后，即使声音功率有了较大的增加，人耳的感觉却变化不大。因此，采用这种电位器作音量控制，可获得音量与电位器转角近似于线性的关系。D型电位器的阻值变化与Z型正好相反，它在开始转动时阻值变化很大，而在转角接近最大值附近时，阻值变化就比较缓慢。它适用于音调控制等电路。

除了上述参数外，电位器还有符合度、线性度、分辨力、平滑性、动态噪声等专门参数。但一般选用电位器时不必考虑这些参数。

选用电位器时一般应注意以下几点：

1．根据电路的要求，选择合适的型号。在一般要求不高的电路中，或使用环境较好的场合，如在室内工作的收、录机的音量、音调控制用的电位器，均可使用碳膜电位器，它规格全、价格低。如果需要较精密的调节，而且消耗的功率较大，应选用线绕电位器。在工作频率较高的电路，应选用玻璃釉电位器。

2．电位器的阻值变化特性，应根据用途选择。如音量控制电位器应选用指数式，或用直线式勉强代用，但不应该使用对数式，否则将使音量调节范围变小。用作分压器时，应选用直线式。作音调控制时，应选用对数式。

3．选用电位器时，还应注意尺寸大小和旋转轴柄的长短、轴端式样和轴上是否需要紧锁装置等。经常调节的电位器，应选择轴端铣成平面的，以便安装旋钮。不需要经常调整的，可选择轴端带有刻槽的，用螺丝刀调整好后不再经常转动。收音机中的音量控制电位器，一般都选用带开关的电位器。在台式收音机里选用大型电位器：袖珍式晶体管收音机中选用小型或超小型的电位器。

4．电位器轴应旋转灵活，松紧适当，无机械杂声。

在检查电位器时，首先要转动旋柄，检查旋柄转动是否平滑，开关是否灵活，开关通、断时“喀达”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，可从下面几处着手。

1．电位器的标称阻值测量。用万用表的欧姆档测“1”、“3”两端，其读数应为电位器的标称值，见图2。如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。

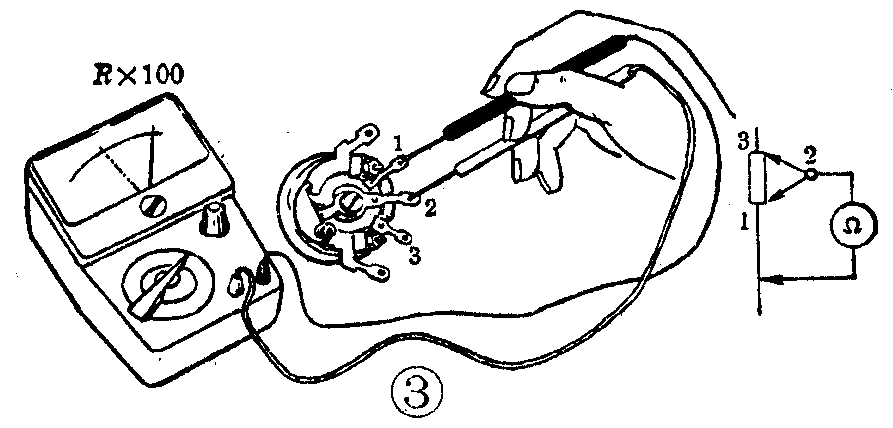

2．检查电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测“1”、“2”（或“2”、“3”）两端，参见图3。将电位器的转轴按逆时针方向旋至接近“关”的位置（注意：这时电阻值越小越好，否则音量将会关“不死”。即电位器旋至音量最小处，但仍有声音输出）再徐徐旋转轴柄，电阻应逐渐增大，表头中的指针应平稳移动，旋至极端位置“3”时阻值应接近电位器的标称值。如表头中的指针在电位器的轴柄转动过程中有跳动现象，说明可变触点接触不良。如果将这种电位器用于收音机的音量控制，会出现杂声。机器受震动时，也会也现“喀喀”声。

3．开关好坏的测试。如果电位器带有开关，检查时用万用表低阻档测“4”、“5”两焊片，见图4。旋电位器的轴柄，使开关一“开”一“关”，观察电表是否“通”或“断”。要“开”、“关”多次，注意是否每次都反映正确。（周富发）
