精密二极管简称PD。它具有线性好、工作温度范围宽、稳定性好等优点。精密二极管的具体型号有HW14、15、16、17；SHW14、17及THW15、16、17，其外形见图1。附表给出辽宁宏源微电子器件厂生产的HW系列产品的工作温度范围、平均温度灵敏度S及动态电阻RZ，供读者参考。
主要特性
PD管的特性严格遵循下列公式：
I\(_{f}\)＝C（273.15＋t）\(^{r}\)·e(Vf－V\(_{o}\))／D(273.15+t)（1）
（1）式中C、r、V\(_{o}\)及D为特性常数，t为摄氏温度，If和V\(_{f}\)分别为正向电流和正向电压。
由公式（1）可得：
V\(_{f}\)=Vo－D（273.15＋t）ln［C（273.15＋t）\(^{r}\)／I\(_{f}\)］（2）
由（1）、（2）式可知：在一定的t下，I\(_{f}\)与Vf呈指数关系，反之，V\(_{f}\)与If呈对数关系。当I\(_{f}\)一定时，Vf与t呈近似的线性关系；当I\(_{f}\)正比于（273.15＋t）时，Vf与t呈更好的线性关系；当I\(_{f}\)正比于（273.15＋t）\(^{r}\)时，Vf与t呈完全的线性关系。
PD的主要工作电路是恒流源和恒压源电路，如图2所示。为了使用方便，HW系列产品配有恒流源和恒压源供电下的V\(_{f}\)与If及t特性对照表，每隔1℃给出一个V\(_{f}\)与If的特性对照值。
由（1）、（2）式可知：改变PD的体温，可以调节和控制其特性参数。因此制造了带温控器的PD，简称TPD，型号有THW15、16、17。温控器是通过一个加热电阻来实现温度调节和控制的，改变加热电阻的电流，即可实现调节和控制PD的体温，而体温的数值大小可根据恒流源或恒压源供电下的V\(_{f}\)值从特性对照表中查得。
为了弥补PD单管的不足，将两个特性相同的PD芯片封装在一起，制造了PD对管，简称SPD，型号有SHW14、17。SPD具有严密的对称性，两个PD的V\(_{f}\)偏差小于0.1mV。
应用实例
1．热敏电阻线性化电路：
电路如图3所示，它利用PD的指数特性将R\(_{t}\)的温度特性补偿为线性。在这个电路中，只要保持供电电压和PD的温度恒定不变，则Vf或R\(_{t}\)的VR就与R\(_{t}\)的温度呈线性关系。利用PD对Rt进行线性化，具有电路简单、不需复杂计算和调试、线性化温度范围宽、精度高、经济方便等优点。
2．晶体管的线性化电路：如图4所示。这个电路利用PD的指数特性将晶体管的基极电压与集电极电压补偿为线性关系。

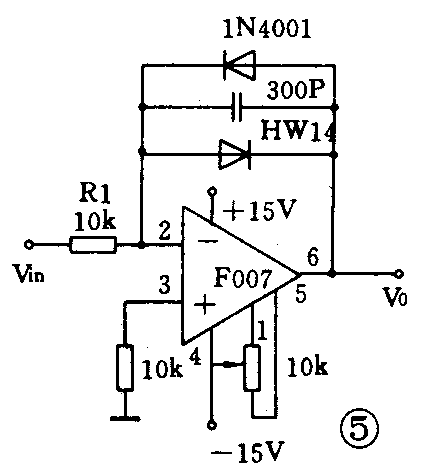

3．优质对数放大电路：如图5所示，它使用PD作线性一对数转换器件，从而使得V\(_{in}\)线性增加时，Vo则呈对数地增加，从而实现了线性一对数变换。
以上三个电路为线性—指数或对数变换电路，这里值得注意的是：PD的指数或对数特性只有在一定的温度下才具有，因此，PD应工作于恒温下，否则应使用SPD（PD对管）进行温度补偿或使用TPD（带温控器的PD）。
4．数字温度测量电路：如图6所示，这个电路的测温量程为0—100℃，它使用HW16作温度敏感器件。
5．桥式对管测量电路：如图7所示，这个电路可广泛用于温度、温差、湿度、液位、流速等测量。用于温度测量时，使用SPD管，R1和R2取不同值。在这种情况下，ΔV\(_{f}\)与t呈完全的线性关系，ΔVf的温度灵敏度取决于I\(_{f1}\)／If2；用于温差测量时，使用两个特性完全相同的PD，R1与R2取同值。将PD1和PD2分别置于两个待测温场中，这里ΔV\(_{f}\)与Δt呈近似的线性关系；湿度测量实际上是温差测量，R1与R2取同值，将PD1置于湿泡中，PD2置于待测环境中，它们之间的温差决定着湿度的大小；用于液位测量时，使用两只特性相同的TPD，R1与R2取同值。由于TPD在空气和液体中的散热不同，所以当液位上升到某一个TPD时，因两个TPD的温度不同，电桥上产生电位差；同理，由于TPD在流动和静止的流体中散热不同，所以其体温就不同，因此将两个特性相同的TPD中的一只置于静止的流体中，另一支置于流动的流体中，则电桥上产生电位差且与流速呈比例，可以实现对流速的测量。（于士一）
