一体化红外自动水龙头，结构简单，成本低廉，便于普及。非常适合医院、宾馆、饭店及家庭使用。
工作原理

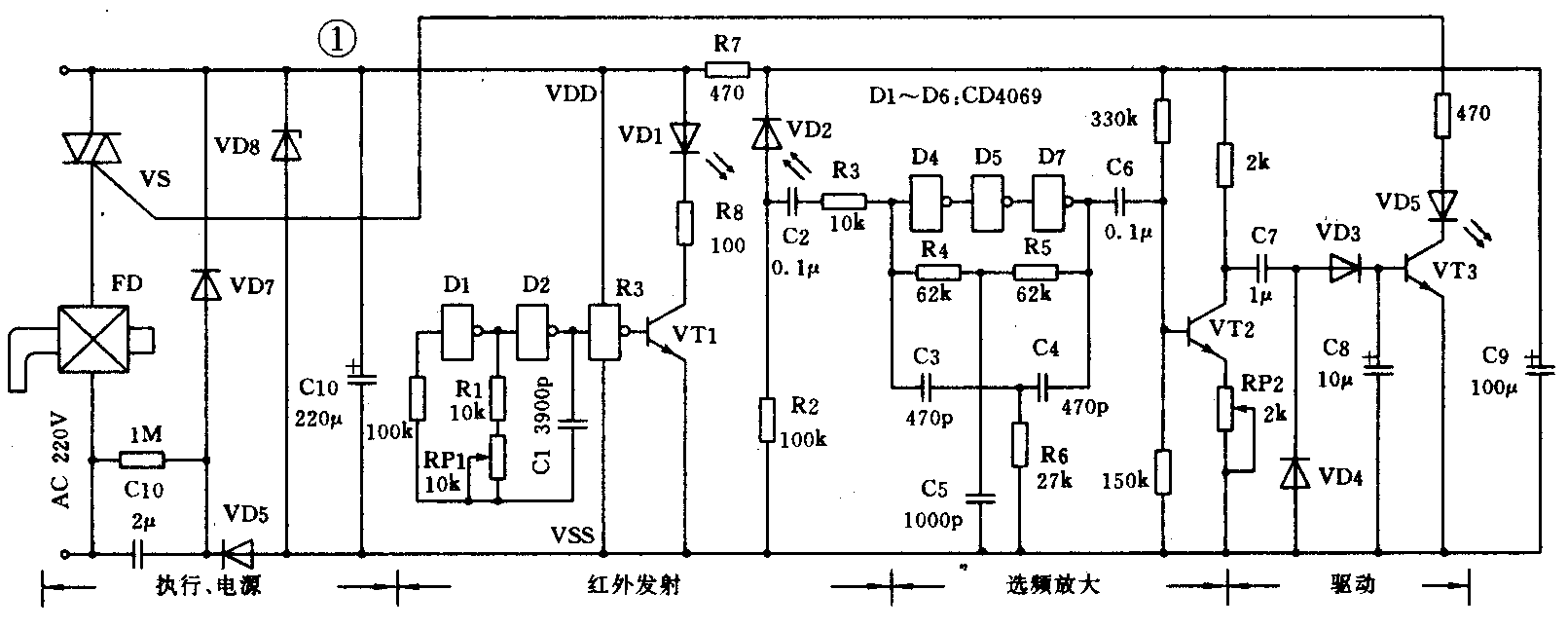

电路如图1所示。它由红外发射电路、红外接收电路、选频放大电路、驱动电路、电源及执行电路等几部分组成。
CMOS非门D1、D2以及R1、RP1、C1等构成发射脉冲振荡器，振荡频率f\(_{0}\)＝1／2.2（R1＋RP1）C1，约为5kHz。D2输出的5kHz脉冲信号经非门F3缓冲后作用于晶体三极管VT1的基极，经VT1进行功率放大后，驱动红外发光二极管VD1发出红外光脉冲。
VD2是红外光敏二极管，当它受到红外光脉冲照射时，其内阻作同频率的变化，VD2变化的电阻与R2分压后，便在C2左端产生一微小的同频率的交流电信号，经C2耦合给由CMOS非门F4、F4、F5、F6、及R3、R4、R5、R6、C3、C4、C5、构成RC双T选频放大器。R4、R5既是RC双T选频网络的元件，又是将D4～D6偏置在线性工作区的负反馈偏置电阻（关于CMOS非门构成放大器原理请参阅《无线电》1987年9期《CMOS门电路线性应用》一文）。双T选频网络在此为放大器的交流负反馈通道，当输入信号频率满足f\(_{0}\)＝1／2πRC（R＝R4＝R5，R6＝R／2，C＝C3＝C4，C5＝2C）时，反馈通道的交流阻抗最大，也就是交流负反馈系数最小，放大器放大倍数最大，放电路将选出频率为f0的信号进行放大。选出的信号再经C6耦合至VT2等构成的交流放大器进一步放大，以达到一定幅值。
VD3、VD4、C8将C7送来的具有一定幅值的交流信号进行半波整流和滤波，变为直流电压作用于VT3基极，VT3导通，驱动VS导通，水电磁阀通电开通，同时，发光二极管VD5也发光，指示出此刻的电路状态。
VD5～VD7以及C10构成电容降压半波整流稳压电路。
元件选用
F1～F6用一片4000系列CMOS六非门CD4069或74HC系列六非门74HC04。VD3、VD4用1N4148，VD5、VD6用1N4007，VD7用6V～9V／1W硅稳压管。VS用TLC336A。DF用DF—1型水电磁阀。VT1～VT3用CS9013，β≥100。C10用电扇电容，耐压要大于400V。电阻R8用1W金属膜电阻。
调试安装

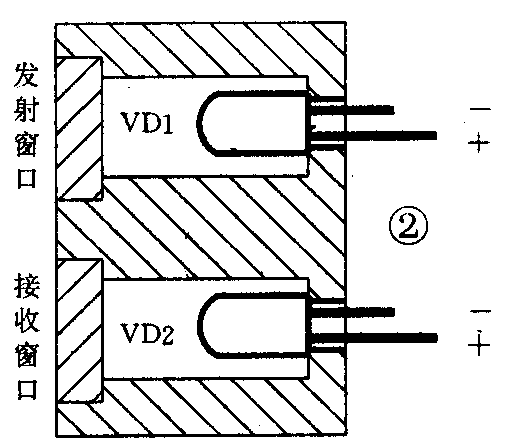

首先，将VD1与VD2靠近，并将RP2调至最小，调节RP1，使发射与接收频率相同，VT3导通，VD5发光。然后，拉开VD1与VD2的距离，约3m左右，并将VD1与VD2发光面与受光面相对，观察VT3是否导通，否则，再微调RP1来达到要求。这样初调之后，将VD1与VD2装入如图2所示的反射式发射——接收装置中（壳体用不透光的塑料或其它材料加工而成，发射与接收窗口用红色透光有机玻璃）。当有人体或有物体靠近发射与接收窗口时，VD1发出的光脉冲反射到VD2，使电路动作。反射距离可通过RP2来调整，方法是将手或物体移至发射与接收窗口，距离约30cm左右（也可视具体情况而定），调整RP2使VT3处于临界导通状态即可。

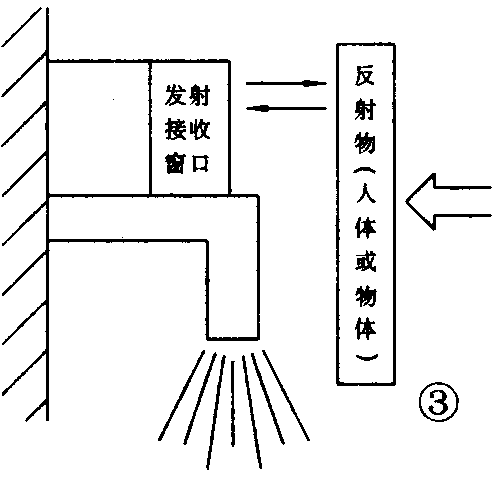

调整完毕后，将电路板及图2所示的反射式装置安装在一体，并装在水龙头上方，见图3。当有人洗手或用水时，水龙头便自动出水，离开时自动断水。
注意事项
1．由于电路采用电容降压，电路板可能带有市电，调试安装时，人身不得触及带电线路，以免发生危险。
2．电路要用绝缘材料封闭好，防止进水，也防止人们触及电路。（苏长赞）
