例1：一台东芝C－2031Z型51cm（20英寸）彩电，开机瞬间声影正常，但1、2秒后，有时3、4秒后，声影皆无，停歇一会开机，仍然如此。

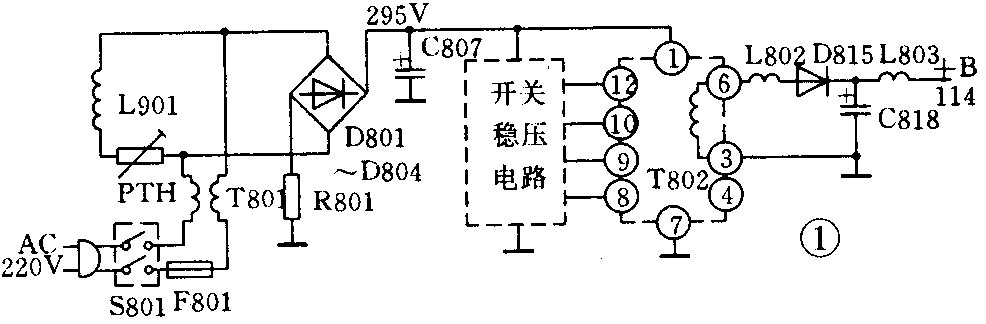

分析与检修：该现象很象是开关稳压电源和行输出部分出了故障。为此（1）测量+B电位，开机瞬间为114V，1、2秒后逐降消失为0V。怀疑是开关稳压电源电路的过压保护可控硅动作，但测其阳、阴两极间没有压降，停机测可控硅阳、阴极间没有短路。测量+B点对地也没有短路迹象。（2）断开L803，即断开+B供电的负载电路（见图1），可判断故障是在开关电源部分，还是在负载部分。开机测量+B电位为120V，当时认为开关稳压电源无毛病，故障在负载部分。（3）测+B的负载电流：用数字万用表DC10A档，把表外跨接到+B和负载之间，突然啪的一声，表针打火，像是电容放电现象，电流表指示电流为0A，随即测量+B电位也为0V。此时开始怀疑电源部分存在一通即断的问题，在通电的瞬间，电容C818被充电达120V左右，接着电源断开了，但由于L803是断开的，回路中又有VD815反向阻断，使电容C818无法放电，这时接负载一瞬间刚好放电，故出现响声和火花。（4）继续测量电源整流输出（C807两端）为0V，进而测量交流电源进线电压也为0V。停电检查电源保险丝F801未断。拔下插头，按合电源开关，在插头两柱间测电阻为开路（正常应为30Ω左右，因内并联有消磁线圈L901），说明电源没有接通。拆下电源开关5801测量，发现有一侧接触不上，修理后正常。
例2：一台金凤牌18英寸彩电，开机时正常，几分钟后无光无声，此时检查，发现保险丝管F801烧断，换保险过一会再开机，仍然重复上述故障现象。
分析与检修：若彩电开机正常，而数分钟后保险丝熔断，一般是开关稳压电源部分某个元件工作不稳定，出现热击穿造成短路所致。按惯例，开关电源管、滤波电容器是重点怀疑对象。为了避免总烧保险，故用多股铜线中的一股换上。通电检查，忽然闻到焦糊味，一看原来是在检修时为保证彩电安全所加的100VA电源隔离变压器发高烧，看来彩电存在过电流（而不是短路）问题。停电检查开关管各极间正反电阻，均正常，主滤波电容（C807）也不漏电，而检查电源硅整流块VD801时发现的一臂反向漏电严重，该块本身也发热烫手，换后正常。
例3：一台北京牌8303型46cm（18英寸）彩电，开机后无光、无伴音但喇叭却发出明显的沙沙噪音。

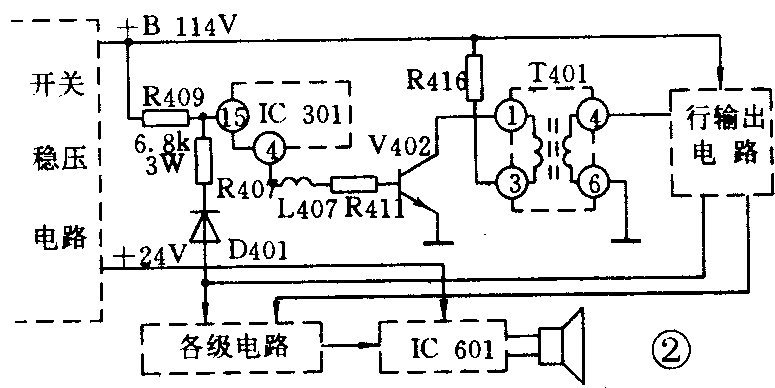

分析与检修：北京牌8303型彩电有消噪电路，在无电视台信号时，喇叭是不应发出噪音的，现在有噪音，说明伴音放大块IC601已工作，给其供电的+24V电源是正常的，见图2。＋24V电源正常，则说明开关稳压电源工作也正常，问题可能就在行励、行输出部分没有工作，没有提供＋12V和＋16.5V电源。本着这个思路进行查找：（1）测量＋B电压为120V，比正常高些，＋24V电压正常。这说明开关稳压电源确实在正常工作。（2）测＋12V和＋16.5V电压都为0V，说明行输出电路没有工作。（3）测行激励管V402集电极为120V，基极无压，说明电阻R416没有断路（该件也是常坏元件），只是由于IC301没有信号送来（因＋16.5V电压为0V，IC301没有电源故无法工作），V402才没有导通工作。（4）IC301的起动工作是＋114V电压通过R409送来信号进行的，故应首先检查R409（6.8kΩ、3W）是否断路。停电在板上测其电阻为24kΩ，说明其已断路，用3只2.4kΩ、1W电阻串联，换上后电视机恢复正常。顺便说一句，北京牌8303型彩电、长城牌JTC471—2型彩电、东芝牌 C－1831ZF型彩电等只要是无光无伴音故障，十有八、九是这个电阻断路所致。（李蒙）
