故障现象：一台V—94录像机显示器无显示，不能接收电视，其余功能正常。

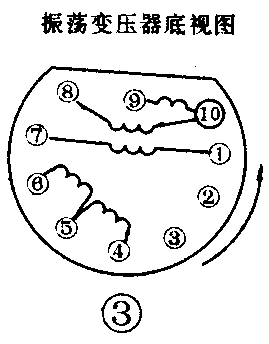

分析与检查：东芝V—94录像机多功能液晶显示器的工作电压均由Z802多谐振荡器产生。Z802实际上是用两只晶体管及振荡变压器等分立元件组成的电源转换电路。显示器的电源供给和产生电路参见图1、图2；由图1中可以看出：机内的+12V电压是从PL63插接件③端经ZL62限流保护器送入Z802①脚的。当V1、V2正常工作时，在T的初级产生振荡脉冲，次级产生感应电压由VD1、VD2分别整流滤波后，从Z802的⑥脚、⑦脚供给调谐器的+39V和显示器所需的-30V电压。一旦该电路发生开路或短路性故障均会导致上述现象出现。
