闪光灯常用电路

在室内、夜间、阴影下或逆光摄影时，要获得满意的拍摄效果，通常要用各种各样的辅助照明光源，其中以电子闪光灯的性能最佳。

电子闪光灯的种类很多，从结构上分，主要有单体电子闪光灯和照相机内藏闪光灯两大类。从电路上分，主要有以下几种常用电路。

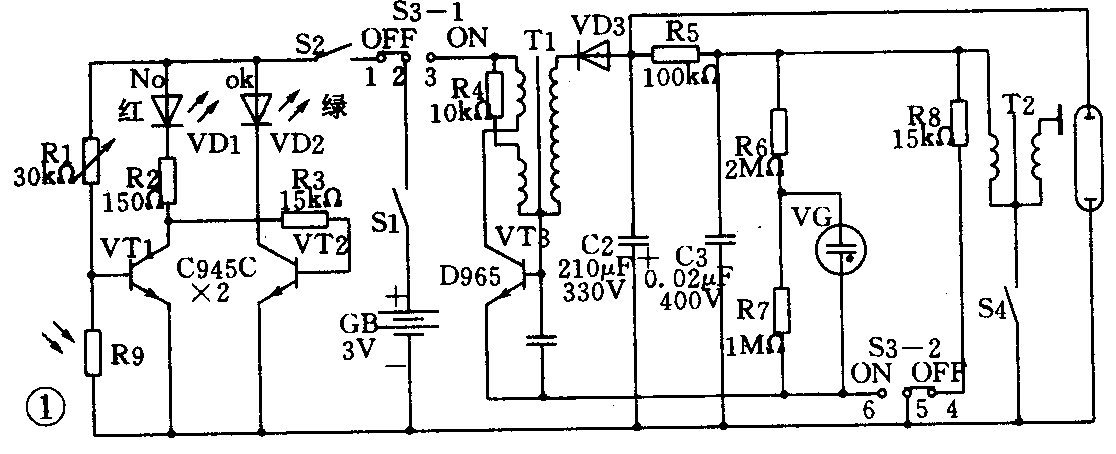

普通闪光灯电路通常由DC—DC变换、储能、充电显示、触发及闪光灯管组成，见图1、图2。中、低档照相机的内藏闪光灯一般采用这类电路。

图1、图2所示电路的工作原理是相同的。接通电源开关后，由三极管和振荡线圈、整流二极管构成的反激式DC—DC变换电路将电池的低电压变换成300V左右的直流脉动电压，对储能电容器充电，当充电电压上升到额定电压的70％（约200V左右）时，VG点亮。这时，即可按动快门按钮，进行闪光摄影。快门动作时，同步触发开关闭合，触发闪光灯管，储能电容器通过闪光灯管放电闪光。

在图1、图2所示的电路中，当VG点亮之后，由于振荡电路仍在工作，故耗电较大。若将图1、图2中的部分电路改为图3、图4所示，则可大大降低VG点亮后的耗电。

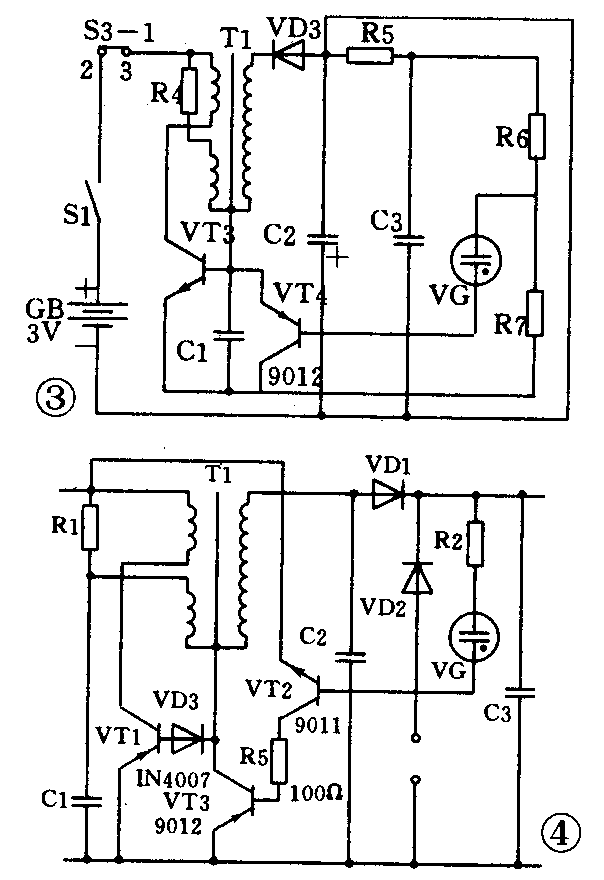

在图3所示电路中，当储能电容器C2所充电压低于VG的启辉电压（一般为250～270V）时，VG不点亮，VT4因无基极偏流而截止，振荡电路工作。当C2所充电压大于VG的启辉电压时，VG点亮，VT4导通，振荡管VT3截止，此时电源所消耗的电流基本上由R4决定。当C2上的电压降低时，VG熄灭，VT4截止，VT3又进入振荡工作状态。

图4所示电路的工作原理与图3类似。

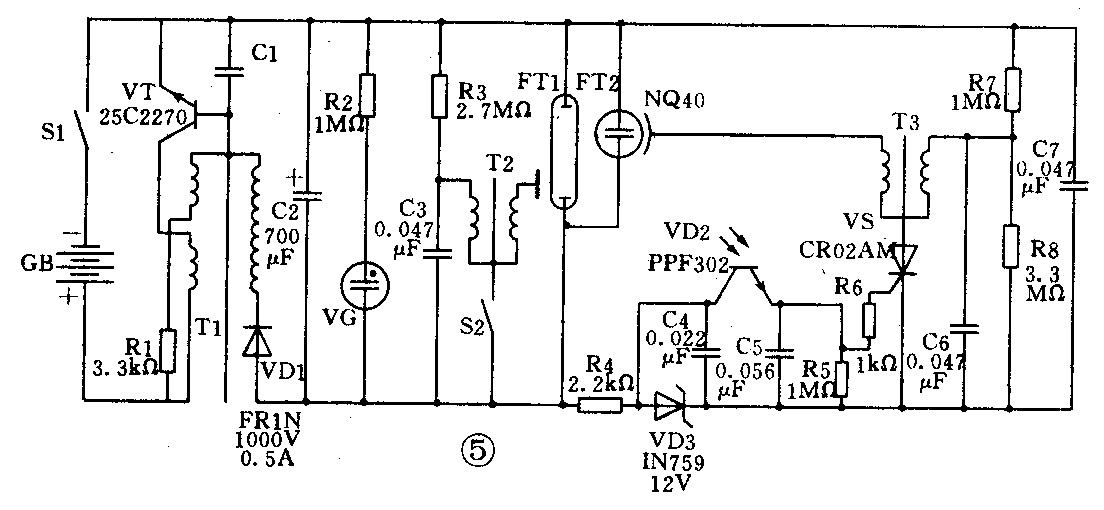

采用自动调光的闪光灯，可根据被摄物体所受光照的强弱，自动确定灯闪时间的长短，来得到正确的闪光曝光量。图5所示为并联控制式自动调光闪光灯电路。电路中振荡和主闪光灯管的触发闪光与普通闪光灯相似。当主闪光灯管发光后，光敏管VD2接收到被摄物体反射回来的光，使可控硅VS导通，于是C6储存的电能经T3振荡升压，触发旁路闪光灯泡，迅速将主电容器C2的电能泄放，使主闪光灯管停止发光，从而获得正确的闪光曝光量。

由于并联控制式电路比较简单，故应用广泛。

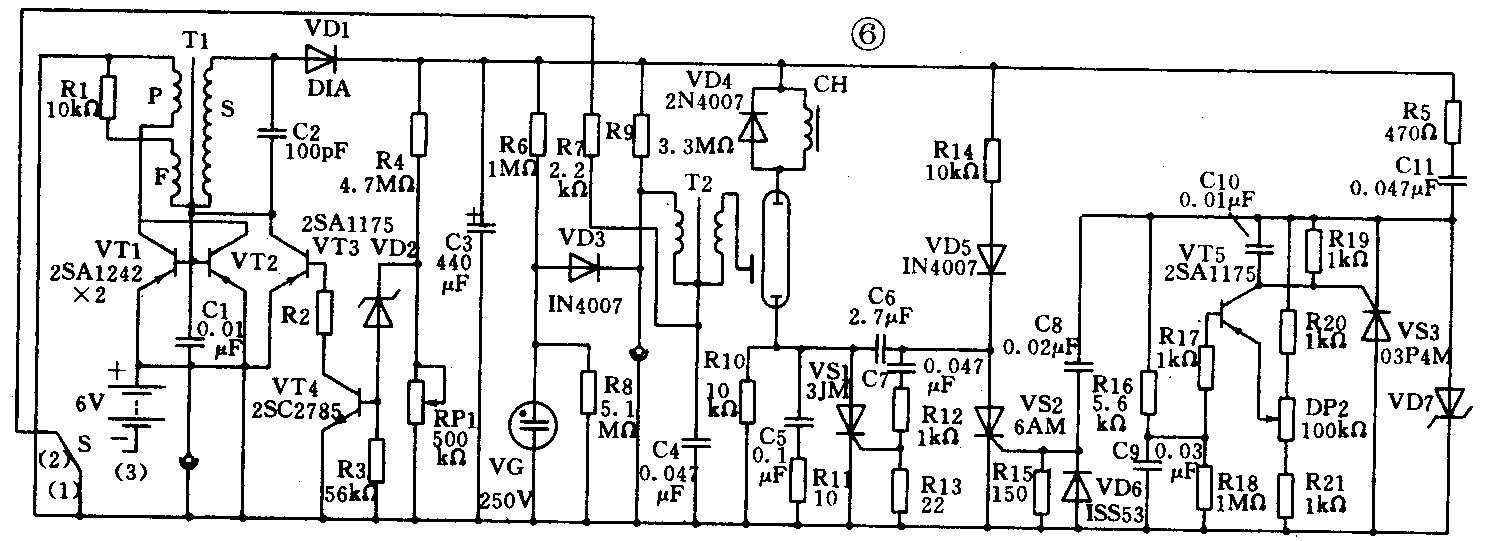

图6所示电路的闪光指数可在一定范围内连续可调，其振荡管由VT1、VT2并联而成，从而改善了振荡管的大电流工作条件。主电容器C3为恒压充电。闪光指数的调节是通过电位器RP1来实现的。调节RP2，可改变VT5的发射极电位，该电位与C9上的积分电压相比较，然后变成和闪光灯闪光时间相对应的脉冲信号，便可控硅VS2导通。于是C6储存的电能反向加到VS1两端，迫使VS1关断，闪光灯管停止闪光。

自动闪光的控制方式比较多，常见的两种方式，如图7、图8电路所示。

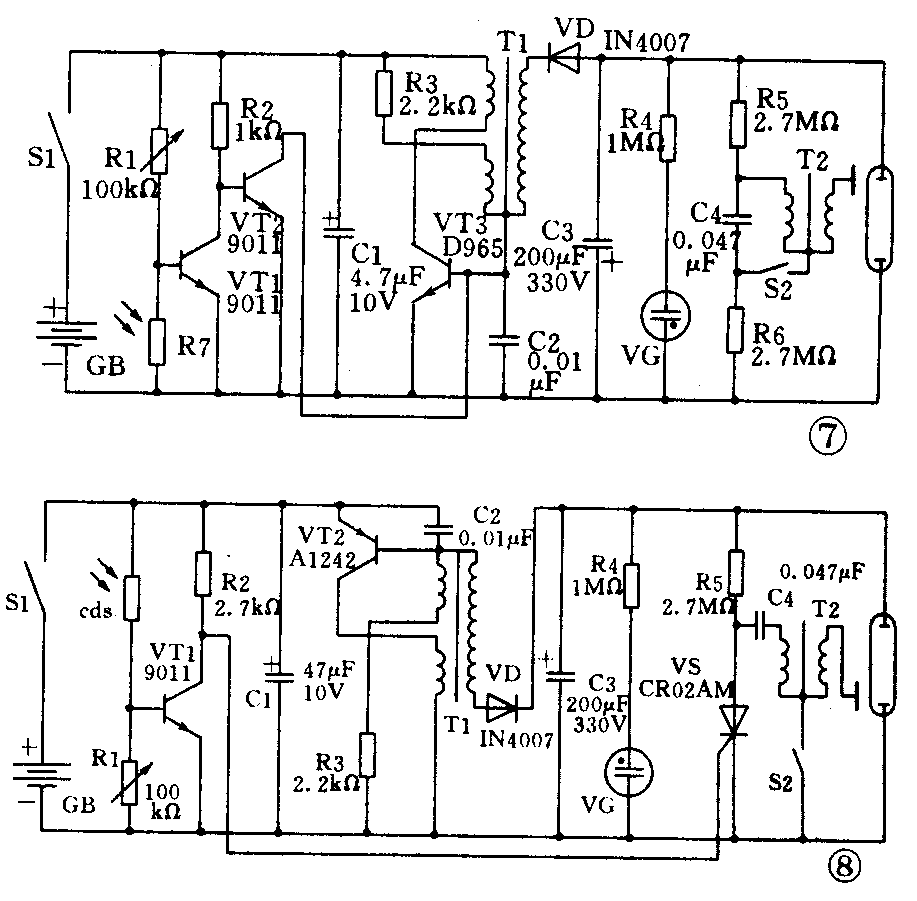

在图7所示电路中，当被摄物的亮度较低时，光敏电阻R7的阻值增大，三极管VT1饱和导通，VT2截止，闪光灯振荡电路开始工作。反之，由于VT3的基极被VT2饱和钳制而不能振荡。

图8所示电路的特点是，在未摄影前，主电容器C3已充好电。摄影时，如果被摄物体的亮度较弱，则VT1截止，VS导通，随着快门的开启，同步开关S2接通，闪光灯闪亮。反之，VT1饱和导通，VS截止，闪光灯不闪亮。

闪光灯用后，则应关断闪光灯。目前，国外的一些相机上已有延时自动断电功能。一般是打开相机前盖开关后，若在几十秒钟内没有拍照，则相机（包括内藏闪光灯）自动断电。此时按下拍摄按钮，只需在拍摄按钮按至中途约停留一秒钟，即可自行恢复通电。

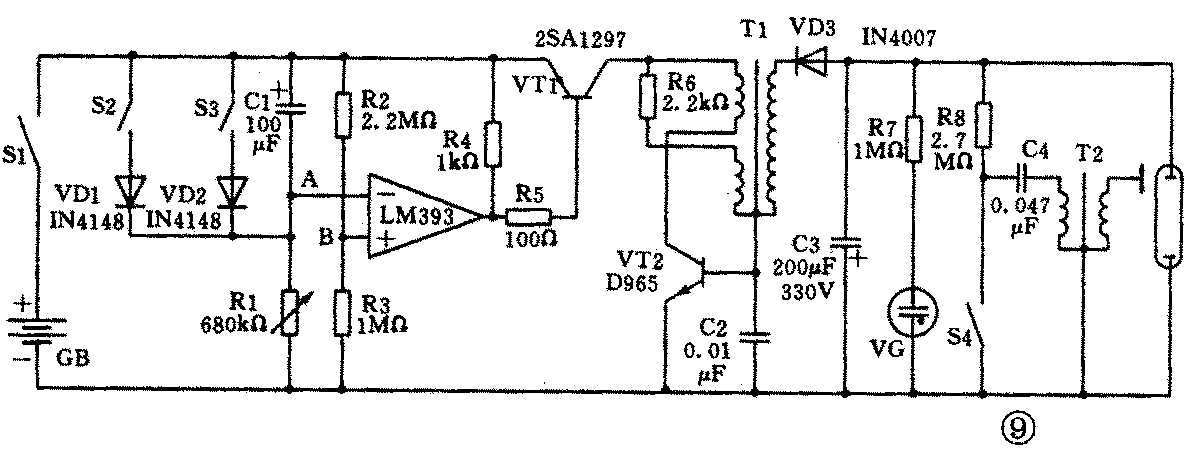

在图9所示的自动断电闪光灯电路中，只增加了一个延时电路。当电源开关S1接通后，比较器输出低电平，VT1导通，闪光灯振荡，主电容器C3充电。在VT1导通期间，若进行了拍摄，即手拍按钮开关S2或自拍开关S3接通，则比较器持续保持低电平状态。否则，随着计时电容器C1的充电，当A点电位低于B点电位时，比较器输出高电平，VT1截止，闪光灯停振。（张志刚）
