4．哪些彩电不需改动电路便可重放仿PAL信号？使用时应注意的要领是什么？
答：一般而言，不用改动电路就可重放仿PAL信号的电视机主要有以下两类：（1）具有场频调整钮或场同步调整电位器的机种，如采用夏普NC-Ⅱ T机心和东芝X－53P机心等的许多牌号彩电。这类彩电中的有些机种外部不设场频调整钮，可自行在机壳后背或面板空位处加装场频电位器；有些机种虽有场频钮，但可能调整范围不够，放NTSC像带时场勉强可同步，甚至不能调至同步，对此可改变与场频电位器串联的电阻之阻值或改换阻值较大的场频电位器。此类彩电通常没有场幅补偿电路，若放NTSC像带时场幅压缩较严重，可考虑再设置场幅补偿电路。（2）具有PAL60制式接收电路的机种，一般多为新型直角平面彩电，如日立CPT2177SF／DU、CMT2518和索尼KV－2184TC等等。PAL60制式电路主要为重放仿PAL信号而设置，通常包括场频转换（至60Hz）和场幅补偿两部分电路，因而在这类彩电上都能实现全画面稳定重放NTSC像带节目。使用这类彩电时，只要将频道或系统（制式）开关置于PAL60位，就可接收L15等型录像机送出的仿PAL信号了。值得注意的是，有的彩电并不注明PAL60位，如日立2177彩电用AV0位置表示PAL60，索尼2184彩电则用PAL表示PAL60（转换彩色制式开关），一般说明书上都有解释，使用时不要搞错了。
5．采用日立NP84C机心的彩电（如日立CTP1805／1818／2001／2005／2018／2125／2157等），其行场扫描振荡器亦由晶振电路及分频器等组成，无场频调整元件，但扫描振荡集成电路为HA51338SP（M51338SP），和原文的μPC1403CA／μPC1423CA不同，如何解决重放NTSC像带时出现的场不同步和场幅压缩问题？

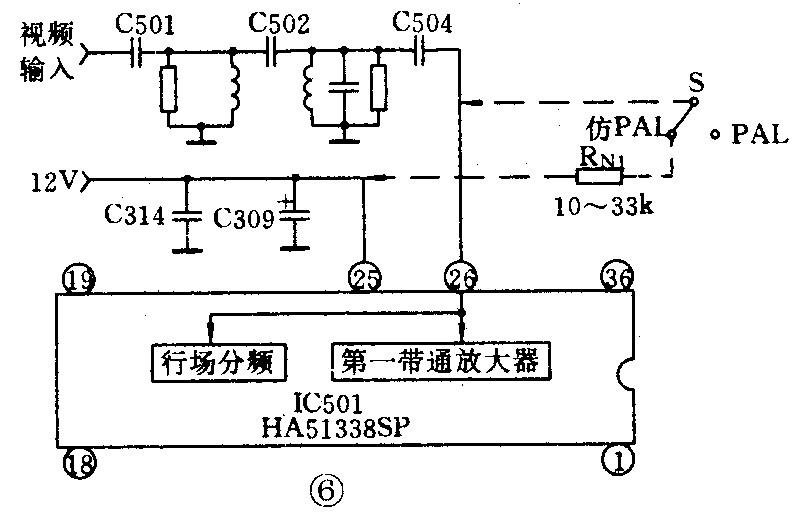

答：HA51338SP的具有色度信号输入（第一带通放大输入）和50／60Hz场频转换双重功能。色度信号是隔直输入的；场频则由不同直流电平予以转换，为低电平时场颇为50Hz，高电平时场频为60Hz。的场频转换阈值电平为6V左右，因此只要在加上大于6V的电平，就可解决重放NTSC像带的场同步问题。场频切换电路可参见图6。场幅压缩可参考第3问中所述方法予以解决。
6．能否利用有些遥控彩电的主控微处理器之相应功能，专门设置一个接收仿PAL信号的档位（频道）？

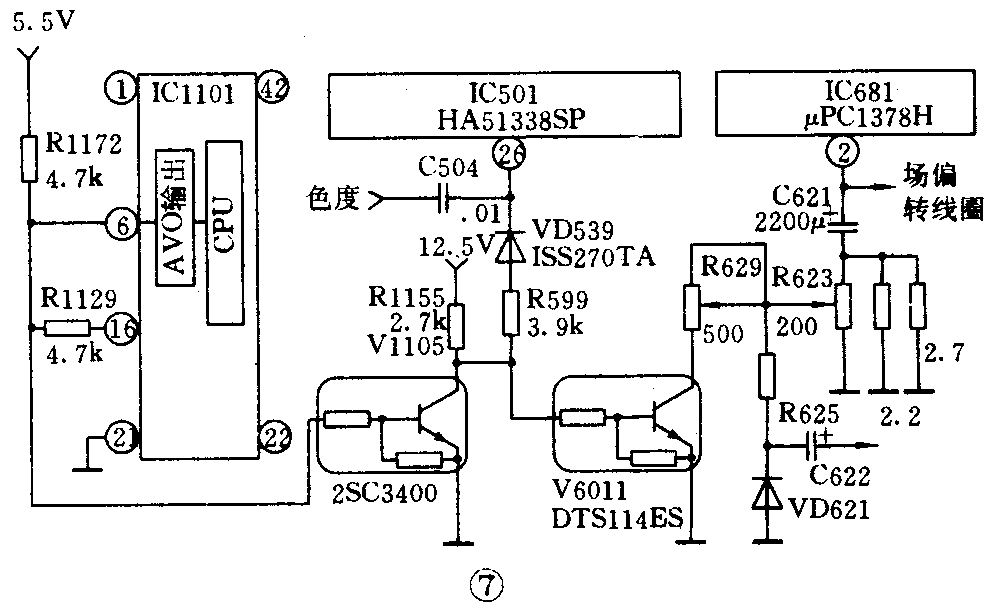

答：可以。若主控微机原有此功能引脚或相类似的控制端，则实现起来更为简便。电路一般可参考产品机，下面以日立CPT2177型彩电的相应电路为例介绍，如图7所示。该机的PAL60，即AV0转换电路由V1105和V6011等组成，受主控微机IC1101（M34300N4－555SP）⑥脚输出电平控制。当彩电被调至AV0，即PAL60接收位置时，微机IC1101⑥脚输出低电平，使V1105截止，V6011饱和。V1105截止后，12V电压通过R1155、R599和VD539加到IC501（HA51338SP），使电平由平时（PAL接收）的2～3V变为9V左右，因而场频转换为60Hz，满足重放仿PAL信号的要求。同时，V6011饱和导通后，将场幅补偿电阻（微调电位器）R629并联在场幅电位器R623上，因而减小了场扫描电路的负反馈量，使场幅增大，补偿了重放仿PAL信号时出现的场压缩，画面得以满屏显示。
采用微处理器M34300N4－555SP，其⑥脚闲置的彩电（如金星C514等型机），可直接参考图7电路改装；若原机有场频电位器（集成电路不用HA51338SP），可将V1105输出去控制场振荡定时元件的时间常数。不是采用M34300N4－555SP的彩电也可参考图7改装，只要具备相应于或类似于⑥脚功的引脚即可。
7．夏普彩电中用集成电路IX0712CEN1的机型，如何适应重放仿PAL信号的需要？
答：夏普C—1850CK、C—5407CK、C—2121CK、C—212lDK、C—2021W、C—2101V1等型彩电中均用IX0712CEN1的部分内电路组成晶振型行场扫描振荡器，机内亦无行场频调节元件。但IX0712CEN1内设50／60Hz场频转换开关电路，可通过其脚进行转换。IX0712CEN1脚是视频信号轮廓校正端兼50／60场频转换端。前者校正用RC，是交流隔直性质的；后者则用直流电平进行转换，故可与前者兼用一个引脚，这与前述的HA51338SP相似。当IX0712CEN1脚为高电平时，场频为50Hz；脚为低电平时，场频为60Hz。图8以夏普C－2101V1型彩电电路为例，示出场频转换电路，供改装时参考。上述几种夏普彩电的相应电路均与图8相同，不同的仅是某些元件数值，故同样可参考改装。图8中的RN1值最好在调试中决定，其调试原则是既要使场频可靠转换，又不能取值太小，因RN1取值过小将影响原设计的视频校正特性。
8．除了松下L10、L15等型L系列录像机具有在PAL彩电上重放NTSC像带的功能外，还有哪些流行录像机具备此功能，它们是否都能与原文和本文所介绍的改装电路配接而获良好重放效果？另，目前不少激光影碟机（激光视盘机）没有PAL信号输出，能否与具有接收仿PAL信号功能的PAL彩电配接？
答：目前流行录像机中具有在PAL彩电上重放NTSC像带的机型还有：松下J20、J25、J27、NV－F55MC，日立VT－747、757，夏普VC—B35D、VC—K98、VC—K800，JVC HR－ED36、HR－D660ED，三菱MX1、MK34、MK55，等等。便于不同制式录像节目交流使用，这是许多厂商在设计开发新型录像机时都非常重视的问题，因此目前推出的流行录像机几乎都具有在PAL彩电上重放NTSC像带的功能。
本文和原文介绍的改装电路一般都可适应具有在PAL彩电上重放NTSC像带功能的各种牌号录像机，并非局限于松下L系列录像机。
目前不少进口激光影碟机具有PAL60制信号输出功能。只要有此功能，就可与具有接收仿PAL信号功能的PAL彩电配接，获得良好的重放图像。（王德沅）
