近年来由于摄录机逐渐进入家庭，使录像带很快成为日常生活资料的存储介质，因此制作家庭电视节目的需求也随之增加。目前家用录像机在我国日益普及，使录像节目带相互交流与复制量也大大增加。在这种形势下，市场上出现了能进行复制和编辑的家用双卡录像机。它是将两个录像机机心装在同一台机器中，既保留了原来单卡录像机的功能，又能方便地进行节目编辑和复制。它相当于目前业务用录像机成套自动编辑系统的功能（包括源机、录机和编辑控制机），其价格仅是业务机的1／10。因此，双卡录像机一出现，在国内外就引起社会各方面的关注。

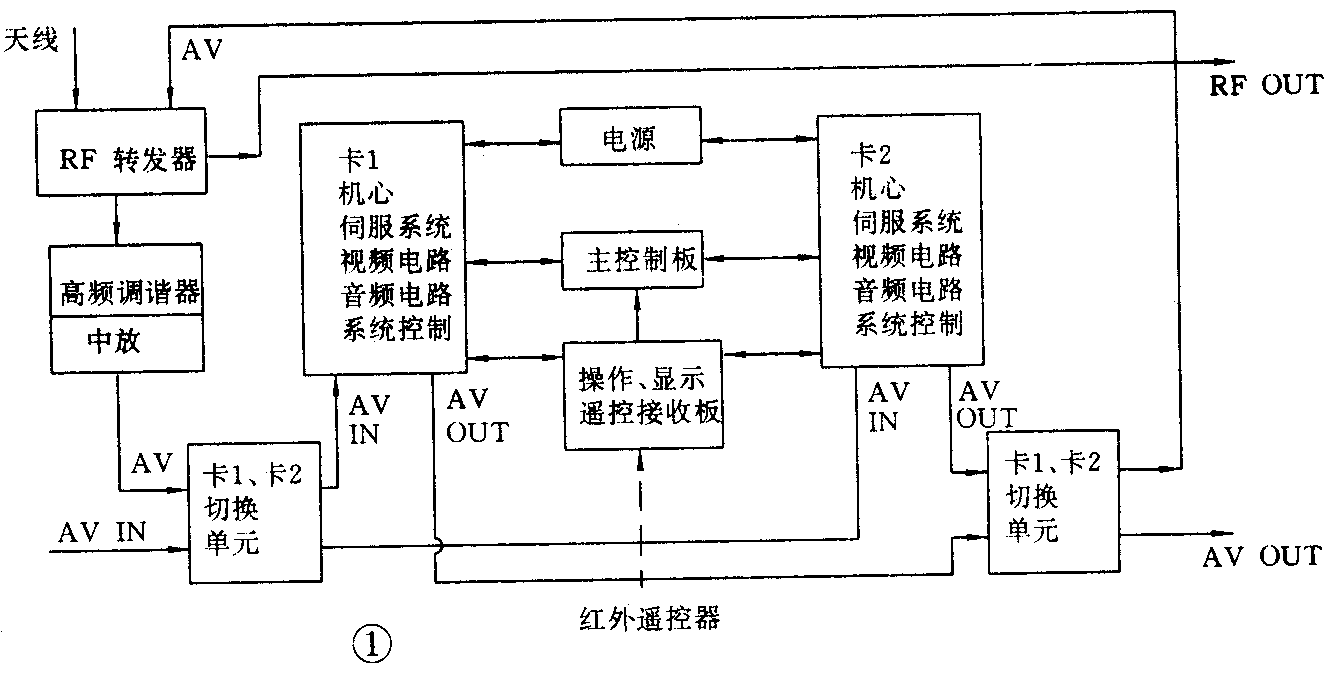

双卡录像机比双卡录音机复杂得多，两个机心有各自的系统控制和伺服控制电路，对机器的各项动作和机心中关键部件磁鼓、主导电机进行精确的控制。这是目前双卡录音机不具备的特点。对于双卡机中每一卡的视、音频信号处理系统可以是各自独立的，也可以根据需要设计成公用通道。本文介绍的双卡机是采取各自独立的视音频电路，其方框图如图1所示。图中两卡的主要部分：机心、伺服系统、视频和音频电路、系统控制都是相同的。它们各自保留了原来单卡录像机的功能：记录、重放、停止、快进、倒带、暂停、慢放、帧进、红外遥控和定时记录。主控板是一个以单片微机为中心的控制板，输出口分别与卡1和卡2的系统控制连接，用户通过遥控器或操作、显示遥控接收板上的键盘操作，对两部录像机实施统一时序控制操作。
双卡录像机视音频信号输入输出方式有两种形式：电视高频RF形式和AV线路形式。电视高频接收系统及AV线路输入信号对卡1和卡2录像机是公用的，通过输入切换单元可以选择信号的形式作为记录源信号；卡1和卡2的输出通过输出切换单元选择输出信号。其它部分如电源、红外遥控器、显示遥控接收板为两卡公用。
双卡机的编辑控制功能包含在主控制板内，靠微机系统存储器中的程序分别对两卡机进行编辑控制。以下对双卡录像机的主要技术措施作些介绍。
1．HQ高质量复制：HQ是高画质的英文缩写，是80年代中期在VHS家用单卡录像机中采取提高图像质量的技术措施。在双卡机中由于要进行多次复制，还要在此基础上采取新的技术措施，使双卡机的多代复制性能优于两台单卡录像机的简单对录，一般要求经5代复制后清晰度不低于150线。这些措施是：
（1）挑选时基抖动小的机心。时基抖动是在磁记录能量转换过程中的必然产物，它使组成视频信号的亮度信号、色度信号和同步信号之间的相对时间关系破坏，形成图像抖动、扭曲、彩色消色，严重时图像不稳定。因此录像机走带系统采取很多措施来减小时基抖动，而工厂在生产时挑选抖动小的机心来装配双卡机。
（2）调整图像信号处理电路的频率响应。影响图像清晰度的主要因素是图像处理通路的幅频特性，增加清晰度就要提高录／放过程中视频信号的高频特性。但是，家用录像机由于受磁头磁带相对带速的限制，过分提高高频特性，会造成视频信号的黑白翻转现象而影响清晰度。因此双卡机的视频信号处理电路的频率特性要进行适当的选择。
（3）尽量减小干扰，降低图像信号的损失，使图像信号尽可能完美地复制到录像带上。工厂在调试过程中，要仔细调整走带系统的包络信号，提高信号平整度和稳定度，减小包络信号损失，特别要防止包络信号不稳现象。电路设计时，对印制板布线、印制板总体安排、信号连线和地线的布局，都要通过试验来确定，有效地防止各种噪声源的干扰，以提高录制过程的信噪比。

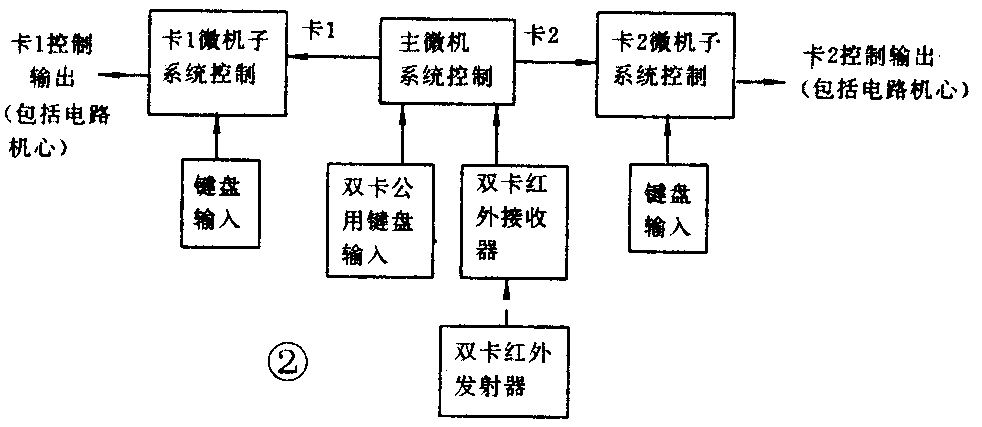

2．微机主控制板电路原理：双卡机有两个机心及相应的电路，要对它们进行统一管理，还对输入／输出视频信号进行有效的切换。因此双卡机的系统控制设计可以保留原来单卡机各自的微机作为双卡机系统控制的子系统，在此基础上设计一个微机主控板，对两个子系统进行集中管理。也可以不用原来的微机系统控制电路，重新设计一个大系统。本文介绍的双卡录像机采用了前一种设计方案，图2示出它的原理方框图。从图看出它仅用了一套公共的红外遥控发射器和接收器，接收器的输出信号送到主控制板的微机，主控制板的输入控制还有双卡机两个卡的公共操作键盘，如电源、复制、编辑等键。主控板的微机对输入信号进行判断，分别输出串行控制码到卡1和卡2的子微机系统的红外遥控串行输入口，实施双卡机的统一控制管理。这个方案的优点是充分利用了单卡机系统控制设计的软件和硬件成果，只需对两卡协调操作指令进行设计即可。它同时保留了原来单卡机的各种有用功能，简化双卡机控制系统设计，并可用原来的集成电路。
3．编辑功能：录像机的编辑功能是指将多个不同场景的节目有选择地汇集起来，制成一个新的连续的节目。VHS节目编辑后在磁带上的各种磁迹仍要符合VHS磁迹图的基本要求，从而保证制作的节目接头处连续而图像稳定。录像机的编辑有插入和组合两种方式，本文介绍的双卡录像机具有自动组合编辑功能，它只考虑编辑切入点视频磁迹、CTL磁迹、音频磁迹的正确连接。它是将左卡作信号源机，利用单卡机原有的正、反向搜索、可变慢放、帧进和暂停功能，迅速找到需要复制节目开始第1帧图像（称源机切入点），并将左卡暂停在那个画面。右卡作为录机，找到需要复制节目磁带的切入点（即上一个节目的最后1帧画面称录机切入点），也置于重放暂停状态。按右卡记录键使机器转入记录暂停，再按下编辑键，通过主控板微机发出控制信号，使两卡中的磁带同时倒置预卷，分别后退一段磁带其长度为ΔS1和ΔS2，然后同时进带，左卡处重放状态，右卡处组合编辑状态。在这个过程中系统控制发出的信号通过伺服系统控制磁鼓、主导电机的运行，使左、右两卡在到达编辑切入点以前都到达稳定状态，而且控制源机和录机的磁带后移量ΔS1、ΔS2和两个主导电机运行的相位，使它们同时到达编辑的切入口。
本机的编辑精度可达到±3帧以内（电视信号每秒25帧），而且保证录机视频磁迹至少有一条重叠，即不会出现视频空白噪声带，编辑接点图像同步连续，图像稳定可靠。
该机采用简易组合编辑方式，省去了价格较高的旋转消磁头，利用微机控制技术和磁记录信号特点作了技术处理，向用户提供了经济实用的编辑功能。双卡机为实现上述编辑功能而必要的技术保证有：
（1）为了防止跟踪飘移，在编辑过程中不同阶段，尤其是录机要正确而适时地选择鼓、主导伺服的相位基准，保证进入编辑切入点之前，源机和录机同步运行，视频磁头与待录视频信号同步。
（2）录机编辑切入点的视频信号、CTL信号必须连续，微机在进行时序控制处理上使新旧磁迹至少有一条磁迹重叠，同时新旧视频磁迹切换点要安排在场消隐区，避免图像紊乱及出现垂直跳动。
（3）放机磁带后退量和前进速度必须和录机密切配合，不能产生源机切入点和录机切入点的切入时间差。否则，不是将源机磁带上不需要的图像录上去，就是将一部分需要的图像漏录。本机采用微机同时监视C·FG、CTL信号而得到控制。
（4）VHS录像机的磁鼓安装与机心底座呈一个角度，而全消磁头以垂直方式安装在离视频磁头扫描入口处前的机心底座上。这样在组合编辑过程中，当全消磁头与视频磁头同步起动时，只能垂直地消去全消磁头前面的原有磁迹，不能消除全消磁头后视频磁头切入点前的那一段磁迹，而在磁带上留下一个未消磁的梯形区域，在这个区域中只能进行重叠记录，这样就引起新旧磁迹干扰。本机采用提高记录电流的办法予以解决。
我国自主开发研制的DD—2100型双卡编辑录像机于1992年9月1日在北京通过机械电子工业部的产品鉴定。这种双卡编辑录像机具有高质量复制拷贝、组合编辑和混响式卡拉OK等功能，是我国视听产品的一枝新秀，为我国双卡录像机商品化拉开帷幕。
这种即将步入家电市场的双卡编辑录像机，不仅可用于家庭娱乐，而且更广泛适用机关、部队、学校和厂矿等企事业单位录像节目的编辑制作，也可用于歌厅、舞厅等娱乐场所的配套系统。（於志根）
