插头、插座的种类很多，有收音机上用的两芯插头、插座；有收录机上外接立体声耳机的三芯插头、插座；还有仪器仪表上用的多芯插头、插座等。下面介绍常用的两芯插头和插座的结构和选用知识。
结构
两芯插头的符号见图1（a），图1（b）是它的外形与内部构造图。插头前端的小圆球称为插头尖，插头中间部分的圆柱体称为插头套，插头尖与插头套中间用绝缘胶木隔开。插头尖的引出端是焊片1，插头套的引出端是焊片2，焊片2带有线夹，供固定引出线用。
两芯插座的符号见图2（a），（b）为筒形插座的外形，（c）为方形插座的外形。在插座中，焊片C与动簧片相连，焊片B与定簧片相连，焊片A与外壳相连。各焊片之间都用绝缘胶木彼此隔开。当插头没有插入插座时，插座中的动簧片与定簧片相接触而连通。当插头插入插座后，插头尖把动簧片向外推开，使动、定簧片分开。这时，插头尖与插座中的动簧片相连接，插头套与插座中的外壳相连接，见图3。
两芯插头与插座的规格可从插头的外径来区分，常用的有2.5毫米、3.5毫米、4.5毫米、6.35毫米等几种。图1（b）、图2（b）、（c）所示的分别是Ф3.5毫米的插头和插座的外形图。
插头在电路中用字母XP表示（旧标准用CT表示），插座用字母XS表示（旧标准用CK表示）。
选用知识
1．晶体管收音机外接耳机的插头与插座的选用和制作。

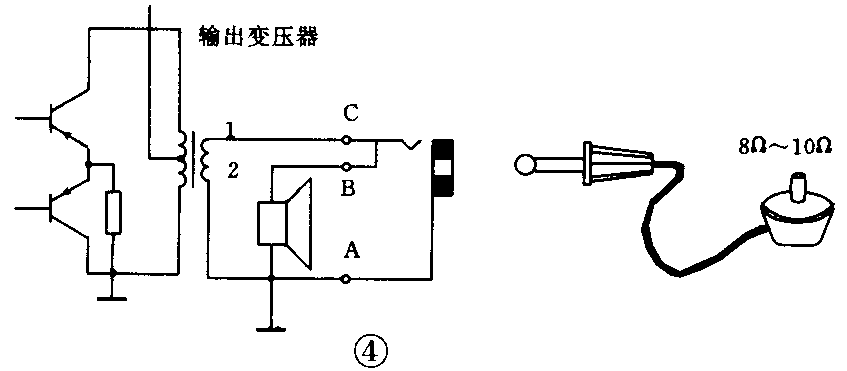

一般说来，接在晶体管收音机外接耳塞机引线上的插头宜选用小型的插头，如外径为2.5毫米或3.5毫米的插头，这样可以使耳塞机安上插头后不显得太笨重。另外，插座的体积也较小，便于在收音机机壳内安装。外接耳机的典型电路如图4所示。安装时，收音机的输出变压器的1端与插座的动簧片引出焊片C焊在一起，扬声器的一个接线头与插座的定簧片引出焊片B焊在一起，插座外壳引出焊片A、扬声器的另一个接线头、输出变压器的2端焊在一起。这样，当耳塞机的插头没有插入时，插座中的动、定簧片相接触，使扬声器与收音机的输出变压器的1、2端相连，扬声器能发声；当外接耳塞机的插头插入后，插头尖和插座中的动簧片相接触，同时动簧片与定簧片断开。此时，收音机的输出变压器的1、2端与耳塞机相连而发声，而扬声器因与输出变压器的1端脱开而不能发声。
2．收音机外接电源插头、插座的选用和制作。
晶体管收音机要外接稳压电源，可选用Ф3.5毫米或Ф4.5毫米的插头和插座。外径稍大一些的插头、插座的引出焊片处的地位较大，线头不易相碰。如果收音机已有一个外接耳机的插座，再要装一个外接电源插座，那么两个插座的外径要有所区别，以免因插头插错而发生故障。外接电源插头、插座的典型电路见图5，插头尖接外电源正极，插头套接外电源负极。
3．扩音机话筒插头、插座的选用

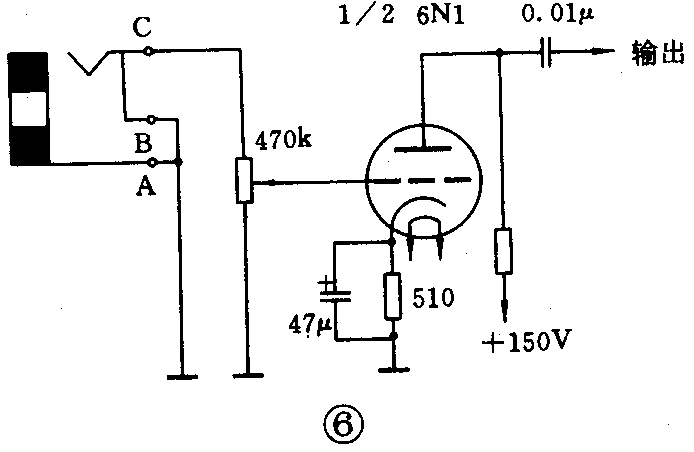

一般话筒都带有Ф6.35毫米的大型插头，那么扩音机上也应选用同规格的插座。典型接法见图6，插座中的B焊片不要空着而应接地。这样，当话筒没有插入时，扩音机的输入端就接地，可防止外界干扰信号通过插座窜入扩音机而引起噪声。
4．利用耳机插座兼作电源开关的制作

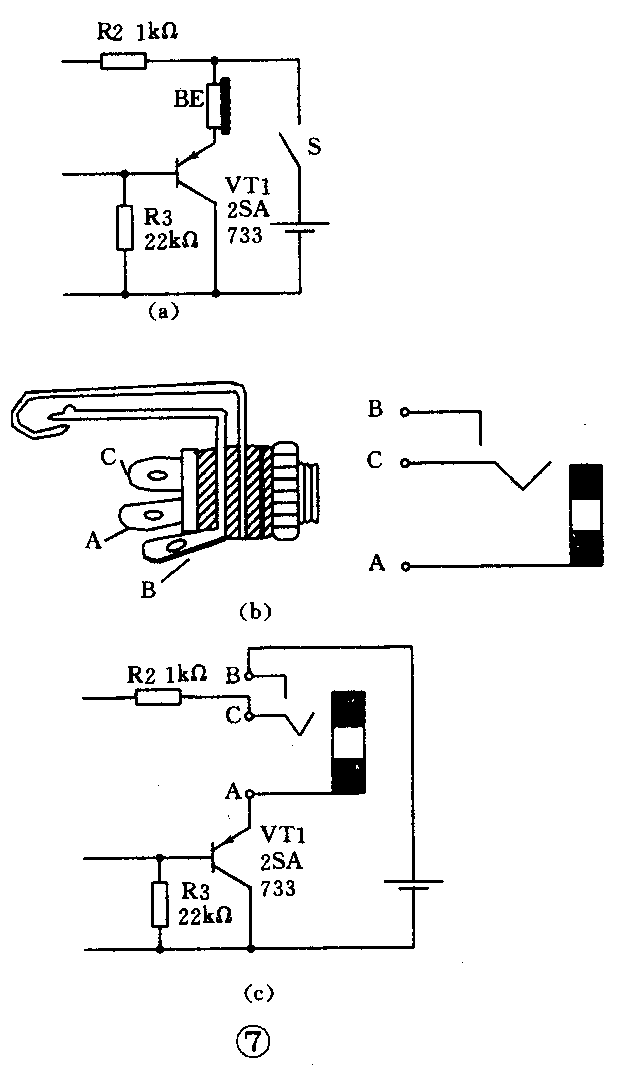

在一些体积小的或较简单的袖珍式收音机里，为了省去一个电源开关，常把耳机插座稍作改制，使它兼有电源开关的作用。图7（a）为单片收音机的部分电路图，它单独使用了一个电源开关S。把一个标准插座改制一下，把定簧片用钳子撬开一些，使插座在插头没有插入时，动、静簧片是分开的，插头插入后，动、静簧片才接触。改制后的插座及符号如图7（b）所示，然后按图7（c）接入电路，这样耳机插头插入后，动、静簧片接触，整机电源被接通而工作，耳机发声。
使用注意事项
对插头来说，引出线与插头焊片的连接应牢靠，否则两焊片容易被焊锡短路或者由于牵动引出线而引起线头短路。

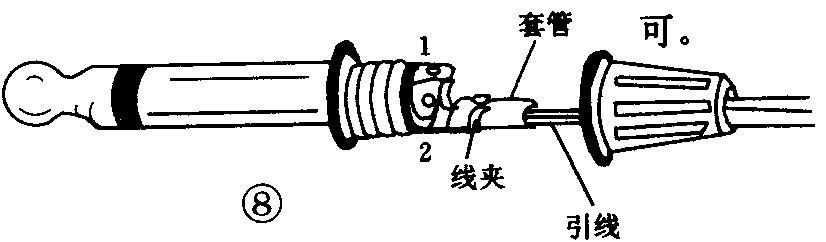

插头焊片与引出线的焊接可按以下步骤进行。先将引出线套入一段约20mm的塑料套管。引出线应根据插头的大小选择合适的多股软线，如Ф3.5毫米的插头可选用两根RV1×7／0.1mm的塑料线。套管的内径比两股引出线略粗一些即可。拧下插头外壳，将它套在引出线上，把引出线剪成一长一短（相差约5毫米），剥开线头留出约1.5毫米的铜丝，注意线头的铜丝不能留得太长，否则容易造成短路。把短的那根引线的铜丝焊在插头焊片“2”的小孔中，再把长的那根引线的铜丝焊在焊片“1”的小孔中“1”、“2”两个焊点一定要小而平，要求引线的塑料层紧贴焊点，然后把套管拉入，使它的一端紧靠“2”焊片的焊点，把两根引出线弄平整后，将“2”焊片上的线夹两爪压倒，将套管夹紧（见图8）。最后拧上插头外壳即可。(周富发)
