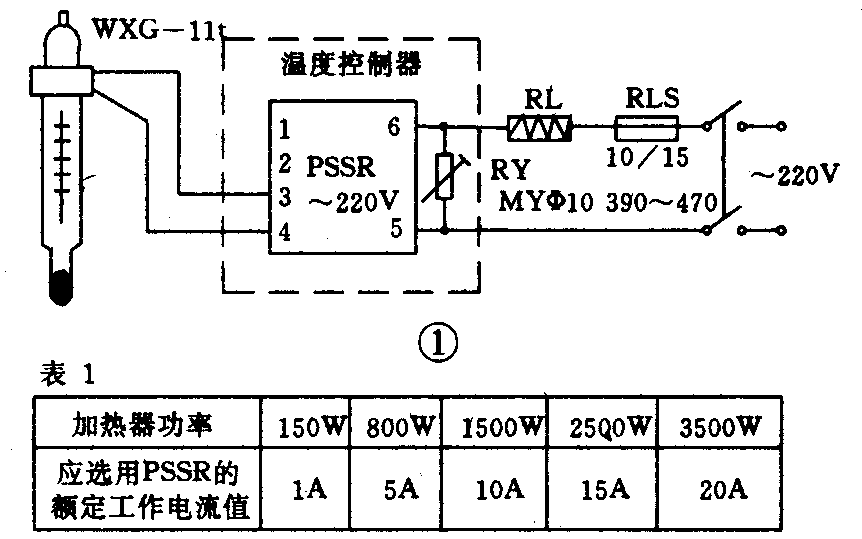

用参数固态继电器（PSSR）和一个压敏电阻再配合1～2个保护元件就能组成恒温自动控制器，具体电路见图1。其中RY是压敏电阻，RL是加热器（电热丝） WXG－11t是内标式电接点水银温度计，RLS是螺旋立式快速熔断器（也可以用普通螺旋熔断器代替）。上述的恒温自动控制器工作原理已在本刊1991年第2期35页上介绍，这里不再重复叙述，本文重点介绍PSSR的选用方法。
加热器中的电热丝在冷态时电阻值比较小，发热后因温度升高而电阻值增大，通常冷态电阻约为热态电阻的1／4左右，因而在PSSR输出开关接通瞬间有较大的冲击电流，尽管PSSR制造时无触点开关已留有一定的电流余量，但考虑到工作的可靠性，选用PSSR的额定工作电流仍应留适当的余量。表1是加热器功率与PSSR额定工作电流值的对照表，供读者选用时参考。PSSR在工作时应加足够的散热器，并且要求散热器的温度最好不超过50℃。
额定工作电流较小的PSSR配上大电流的双向可控硅就能提高负载能力，这时主电流回路与控制回路分开安装，图2是这种方法在改造4千瓦恒温干燥箱的恒温自动控制电路中的具体应用。与图1不同的地方是水银温度计的微电接点SA不是接在PSSR的3、4脚上，而是接在2、4脚上，并且跨接一个由R1、C1组成的延时充电回路。双向可控硅BTA41600B的金属散热底板与内部管芯是绝缘的，因而可以将体积30O×300×3mm\(^{3}\)的铝质平板散热器安装在恒温干燥箱的后壁立面上。安装时应与后壁离开一定距离，以利通风散热。C1要选用漏电小的电解电容器，或选用钽电解电容器。(伍占禧)
